Как нас­тро­ить ка­ме­ру FQ2 и не сой­ти с ума. Часть 2

В пер­вой за­мет­ке мы рас­смот­ре­ли прос­тей­шие дей­ствия с ка­мерой тех­ни­чес­ко­го зре­ния FQ2.

Во вто­рой за­мет­ке мы пос­та­ра­ем­ся по­казать ра­боту с тре­мя час­то встре­ча­ющи­мися за­дача­ми – рас­позна­вани­ем об­ра­за, цве­та и счи­тыва­ние тек­ста. Эта за­мет­ка по су­ти сво­ей яв­ля­ет­ся инс­трук­ци­ей к при­мене­нию с пол­ным опи­сани­ем дей­ствий для внед­ре­ния тех­ни­чес­ко­го зре­ния.

Пред­ста­вим се­бе за­дачу – на ли­нии го­ризон­таль­ной упа­ков­ки по­да­ет­ся упа­ковоч­ная плен­ка для сал­фе­ток. Тре­бу­ет­ся кон­тро­лиро­вать на­личие кла­пана, вы­руб­но­го ок­на и да­ту на упа­ков­ке. Ре­шим за­дачу при по­мощи ка­меры FQ2.

2.1 Кон­троль вы­руб­но­го ок­на и на­личия кла­пана

Для ре­шения за­дачи ус­та­новим ка­меру так, что­бы в по­ле зре­ния по­пада­ло вы­руб­ное ок­но и кла­пан на упа­ков­ке. Ка­меру сле­ду­ет ус­та­новить под не­боль­шим уг­лом так, что­бы в мо­мент сра­баты­вания триг­ге­ра (дат­чик мет­ки) на кла­пане был не­боль­шой зас­вет от встро­ен­ной под­свет­ки. А все ос­таль­ное по­ле зре­ния ка­меры зас­ве­тов не име­ло.

Для кон­тро­ля на­личия кла­пана ис­поль­зу­ет­ся инс­тру­мент ShapeSearch, а для кон­тро­ля кла­пана инс­тру­мент Area.

Для удобс­тва пе­ренас­трой­ки ка­меры под раз­ные про­дук­ты не­об­хо­димо вклю­чить фун­кцию внеш­не­го пе­ре­обу­чения. Для это­го в раз­де­ле нас­тро­ек ка­меры [In/Out] − [I/O setting] − [I/O setting] − [Input] − [Input mode] сле­ду­ет вклю­чить ре­жим  [Expand mode].

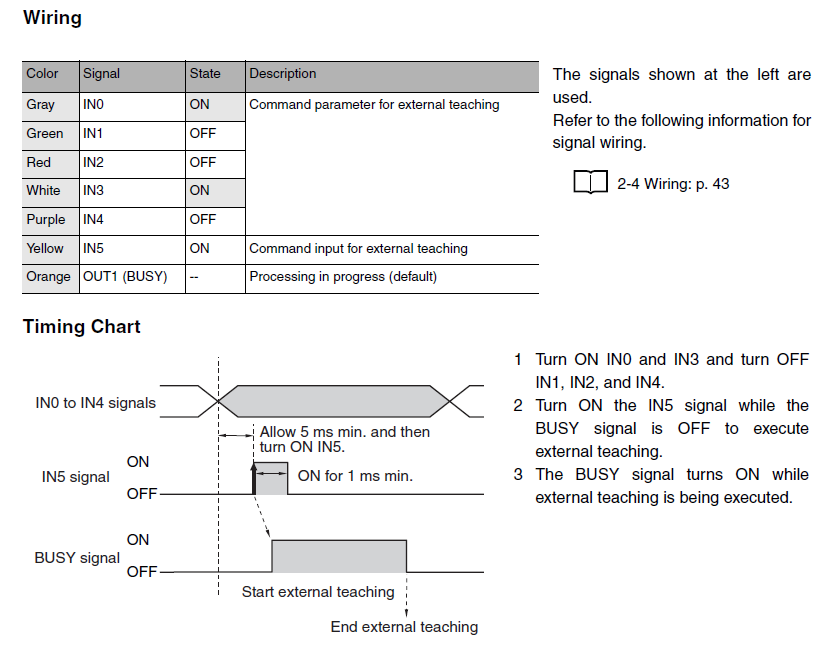

При зап­равке но­вого ти­па упа­ков­ки на ли­нии, сле­ду­ет один раз по­дать сиг­нал Trig (с дат­чи­ка мет­ки) и по но­вому сним­ку про­из­вести пе­ре­обу­чение. Для это­го на 0 (се­рый), 3 (бе­лый)  и 5 (жел­тый) кон­такты сле­ду­ет по­дать сиг­нал в со­от­ветс­твии с ди­аг­раммой ни­же:

soultion_fq2_2_1

(стра­ница 254 ру­ководс­тва по экс­плу­ата­ции ка­меры FQ2)

2.2 Кон­троль да­ты на упа­ков­ке

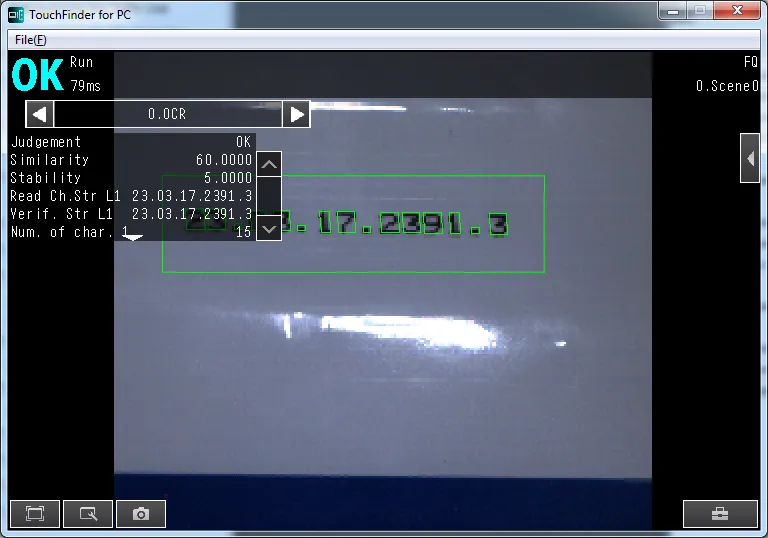

Для кон­тро­ля да­ты на упа­ков­ке вос­поль­зу­ем­ся инс­тру­мен­том OCR (optical character recognition). Ус­та­новим ка­меру так, что­бы все сим­во­лы по­пада­ли в по­ле зре­ния ка­меры и бы­ли от­четли­во вид­ны. Пос­ле че­го по­шаго­во нас­тро­им инс­тру­мент:

Пос­коль­ку мы не оце­нива­ем ка­чес­тво пе­чати, па­рамет­ры judgement и stability мож­но за­низить. В раз­де­ле Verification ре­зуль­тат рас­позна­вания сим­во­лов срав­ни­ва­ет­ся с со­дер­жи­мым Master Data 0.

Как нас­трой­ить ка­меру FQ2 и не сой­ти с ума. Урок 2.2

Пе­ред за­пус­ком ли­нии сле­ду­ет про­из­вести внеш­нее пе­ре­обу­чение ка­меры ана­логич­но как бы­ло ука­зано ра­нее.

Ма­те­ри­алы для оз­на­ком­ле­ния:

Прос­тые дат­чи­ки тех­ни­чес­ко­го зре­ния FQ2

Ком­па­ния О­ОО «Ра­курс» пе­ред про­да­жей лю­бых ка­мер тех­ни­чес­ко­го зре­ния, пре­дос­тав­ля­ет воз­мож­ность бес­плат­но про­тес­ти­ро­вать ра­бо­ту ка­мер на об­раз­цах, а в слож­ных слу­ча­ях и на объ­ек­те за­каз­чи­ка, си­ла­ми на­ших тех­ни­чес­ких спе­ци­алис­тов.

По­лу­чить бо­лее под­роб­ную ин­фор­ма­цию о про­дук­ции мож­но об­ра­тив­шись к ме­нед­же­рам по те­ле­фо­нам: +7(812) 655-07-68, 252-48-83 или по элек­трон­ной поч­те sales@rakurs.su
