Иден­ти­фика­ция и рас­позна­вание мар­ки­ров­ки на дре­веси­не

В дан­ной за­мет­ке рас­смот­рим один из спо­собов кон­тро­ля на­личия и рас­позна­вания сис­те­мы ме­ток де­ревян­но­го бру­са.

При об­ра­бот­ке дре­веси­ны час­то сто­ит за­дача пред­ва­ритель­ной мар­ки­ров­ки и пос­ле­ду­ющей от­бра­ков­ки/сор­ти­ров­ки за­гото­вок. Ре­шения ос­но­ван­ные на на­несе­нии штрих ко­да или бир­ки в та­ком слу­чае яв­ля­ют­ся из­бы­точ­ны­ми.Неп­ло­хим вы­ходом из си­ту­ации мог­ла бы стать прос­тая мат­ри­ца ге­омет­ри­чес­ких при­мити­вов. Та­кую мат­ри­цу воз­можно счи­тать нап­ри­мер дат­чи­ком мет­ки. Но что де­лать ес­ли от­те­нок мет­ки и ге­омет­ри­чес­кие па­рамет­ры име­ют не­кий раз­брос,выз­ванный из­но­сом обо­рудо­вания для мар­ки­ров­ки,ли­бо мар­ки­ров­ка на­носит­ся вруч­ную опе­рато­ром. В та­ком слу­чае проб­ле­му мож­но раз­ре­шить с по­мощью дат­чи­ка тех­ни­чес­ко­го зре­ния.

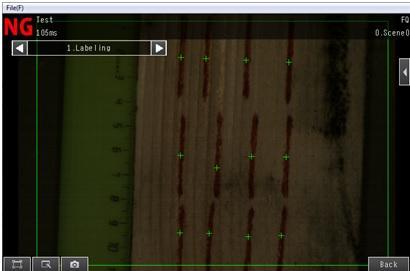

Рас­смот­рим ис­поль­зо­вание дат­чи­ка FQ2 для ре­шение дан­ной за­дачи. Для оп­ре­деле­ния и под­сче­та ме­ток ис­поль­зу­ем инс­тру­мент Labeling. Дан­ный инс­тру­мент ищет неп­ре­рыв­ные об­ласти с по­вышен­ным ко­личес­твом ука­зан­но­го цве­та(или ди­апа­зона цве­тов) и про­из­во­дит их под­счет. Ре­зуль­тат ра­боты инс­тру­мен­та мож­но наб­лю­дать ни­же:

brus1

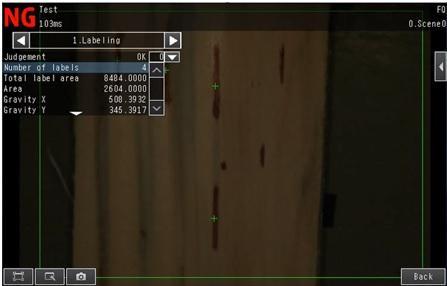

Нас­тро­ив по­рог сра­баты­вания мож­но за­дать ми­нималь­ный раз­мер мет­ки:

brus2

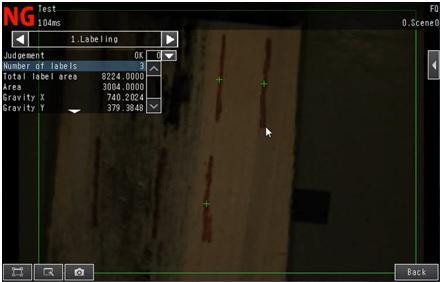

Так­же сто­ит учи­тывать кон­трастность мет­ки от­но­ситель­но тек­сту­ры дре­веси­ны:

brus3

Вид мар­ки­ров­ки мож­но оп­ре­делить ис­хо­дя из ко­личес­тва ме­ток,ли­бо раз­бить по­ле об­зо­ра на сек­то­ра и оп­ре­делять  на­личие/от­сутс­твие мет­ки в  них. Вто­рой спо­соб поз­во­ля­ет зна­читель­но уве­личить ко­личес­тво воз­можных ком­би­наций. Об­ра­бот­ка ре­зуль­та­тов из­ме­рения  про­из­во­дит­ся на сто­рон­нем ПЛК, пе­реда­ча дан­ных мо­жет про­из­во­дит­ся по про­токо­лам Ethernet IP,Profinet, NoProtocol (TCP/UDP,кли­ент/сер­вер,binary/ASCII).

Из пре­иму­ществ дан­но­го ре­шения мож­но вы­делить от­сутс­твие стро­гих тре­бова­ний к от­тенку,ге­омет­ри­чес­кой фор­ме ме­ток, нак­ло­ну дос­ки,воз­можнос­ти пе­ренас­трой­ки ка­меры под иной тип мар­ки­ров­ки,ли­бо ре­шение с по­мощью этой же ка­меры до­пол­ни­тель­ных за­дач по кон­тро­лю ка­чес­тва.

Ком­па­ния О­ОО «Ра­курс» пе­ред про­да­жей лю­бых ка­мер тех­ни­чес­ко­го зре­ния, пре­дос­тав­ля­ет воз­мож­ность бес­плат­но про­тес­ти­ро­вать ра­бо­ту ка­мер на об­раз­цах, а в слож­ных слу­ча­ях и на объ­ек­те за­каз­чи­ка, си­ла­ми на­ших тех­ни­чес­ких спе­ци­алис­тов.

По­лу­чить бо­лее под­роб­ную ин­фор­ма­цию о про­дук­ции мож­но об­ра­тив­шись к ме­нед­же­рам по те­ле­фо­нам: +7(812) 655-07-68, 252-48-83 или по элек­трон­ной поч­те sales@rakurs.su
