Оп­ре­деле­ние уров­ня жид­кости в проз­рачном объ­ек­те

Рас­смот­рим при­ме­не­ние ка­ме­ры тех­ни­чес­ко­го зре­ния FQ2 ком­па­нии Ом­рон для оп­ре­де­ле­ния уров­ня жид­кости в проз­рачном объ­ек­те.

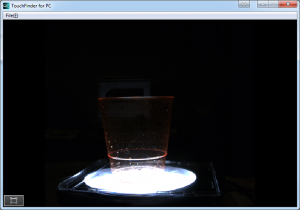

Для при­мера возь­мем обыч­ный ста­кан из плас­ти­ка:

solution_water_lvl

Ус­та­новим его на под­свет­ку, пос­ле че­го нас­тро­им ка­меру в раз­де­ле Image – > Camera Setup так, что­бы объ­ект по­падал в фо­кус, не бы­ло зас­ве­тов от под­свет­ки и яр­кость не пе­реби­вала цве­та.

ВАЖ­НО! Для реп­ре­зен­та­тив­но­го ре­зуль­та­та пот­ре­бу­ет­ся жес­ткая фик­са­ция ка­меры и ём­кости.

Да­лее, в раз­де­ле Image – > Image adjustment до­бав­ля­ем филь­тр Add filter – > Color gray Filter. Это поз­во­лит бо­лее кон­трастно обоз­на­чить пе­реход от све­та к тем­но­те.

До­бав­ля­ем инс­тру­мент “Ко­ор­ди­наты Гра­ни” Inspect – > Inspection – > Add item – > Edge Position, за­ходим в ме­ню Details – > Meas. Parameter и вы­бира­ем Destiny Change  – > Dark to Light.

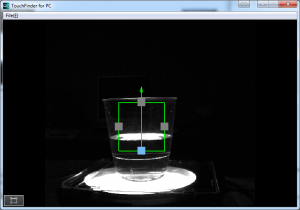

Да­лее за­ходим в Settings – > Teach вы­деля­ем об­ласть по­ис­ка кон­трастной гра­ни и жмем кноп­ку обу­чения Teach:

solution_water_lvl_teach

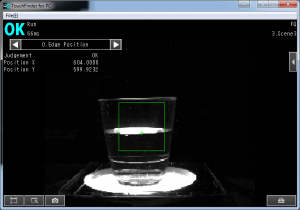

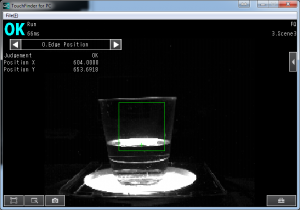

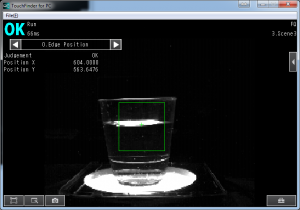

Пе­ре­ве­дя ка­ме­ру в ра­бо­чий ре­жим Run – > Switch to Run mode и уве­личи­вая/умень­шая ко­личес­тво жид­кости в ста­кане, мы мо­жем наб­лю­дать из­ме­нение ко­ор­ди­наты кром­ки жид­кости по оси Y.

solution_water_lvl_pos1



Зная раз­ре­шение ка­меры, по­ле об­зо­ра и рас­сто­яние до объ­ек­та, мож­но пе­рес­чи­тать из­ме­нение ко­ор­ди­наты в мил­ли­мет­ры.

Ко­ор­ди­наты об­на­ружен­ной гра­ни (Position X,Y),мож­но пе­ре­да­вать по се­ти. Для это­го сле­ду­ет выб­рать в In/Out – > IO setting – > Outpit Data setting – > %тре­бу­емый про­то­кол% – > Output Data Set и за­дать для оп­ре­де­лен­ной об­лас­ти па­мя­ти тре­бо­ва­ние сох­ра­нять зна­че­ние уг­ла по­во­ро­та Data № – > Data setting – > Edge Position – > Position X/Y.

Сле­ду­ет пом­нить, что ка­ме­ры тех­ни­чес­ко­го зре­ния не яв­ля­ют­ся средс­твом из­ме­ре­ния. Од­на­ко хо­ро­шая пов­то­ря­емость ре­зуль­та­тов из­ме­ре­ния, поз­во­ля­ет ис­поль­зо­вать их в не­мет­ро­ло­ги­чес­ких це­лях.

Ком­па­ния О­ОО «Ра­курс» пе­ред про­да­жей лю­бых ка­мер тех­ни­чес­ко­го зре­ния, пре­дос­тав­ля­ет воз­мож­ность бес­плат­но про­тес­ти­ро­вать ра­бо­ту ка­мер на об­раз­цах, а в слож­ных слу­ча­ях и на объ­ек­те за­каз­чи­ка, си­ла­ми на­ших тех­ни­чес­ких спе­ци­алис­тов.

По­лу­чить бо­лее под­роб­ную ин­фор­ма­цию о про­дук­ции мож­но об­ра­тив­шись к ме­нед­же­рам по те­ле­фо­нам: +7(812) 655-07-68, 252-48-83 или по элек­трон­ной поч­те sales@rakurs.su
