Как быс­тро и прос­то по­доб­рать обо­рудо­вание Lenze

Час­то воз­ни­ка­ет не­об­хо­димость  по­доб­рать обо­рудо­вание под кон­крет­ную за­дачу и оце­нить по­тен­ци­аль­ные зат­ра­ты в мак­си­маль­но сжа­тые сро­ки. Один из эф­фектив­ных спо­собов ре­шения дан­ной проб­ле­мы – при­мене­ние  спе­ци­али­зиро­ван­ных ин­же­нер­ных инс­тру­мен­тов. В дан­ном ма­тери­але при­веден при­мер ис­поль­зо­вания прог­раммы Drive Solution Designer*  для под­бо­ра и ана­лиза  обо­рудо­вания элек­троп­ри­вода лен­точно­го кон­вей­ера.

Ввод ис­ходных дан­ных

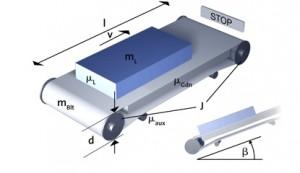

На пер­вом эта­пе рас­че­та не­об­хо­димо выб­рать тип ме­ханиз­ма и ввес­ти ос­новные ис­ходные дан­ные. Фи­зичес­кие дан­ные ме­ханиз­ма (ди­аметр ро­ликов, мас­са лен­ты), ре­жим ра­боты, же­ла­емые ди­нами­чес­кие ха­рак­те­рис­ти­ки (ско­рость, вре­мя раз­го­на/тор­мо­жения), тип пи­та­ющей се­ти и ус­ло­вия ок­ру­жа­ющей сре­ды. Да­лее прис­ту­па­ем к эта­пу под­бо­ра обо­рудо­вания, вы­бира­ем не­об­хо­димую кон­фи­гура­цию (пря­мой пуск дви­гате­ля от се­ти, че­рез ин­вертор, тип пе­реда­точ­но­го ме­ханиз­ма, на­личие тор­мо­за, ре­дук­то­ра и т.д.). Впос­ледс­твии дан­ные мож­но ре­дак­ти­ровать, пе­рес­чет про­изой­дет ав­то­мати­чес­ки.

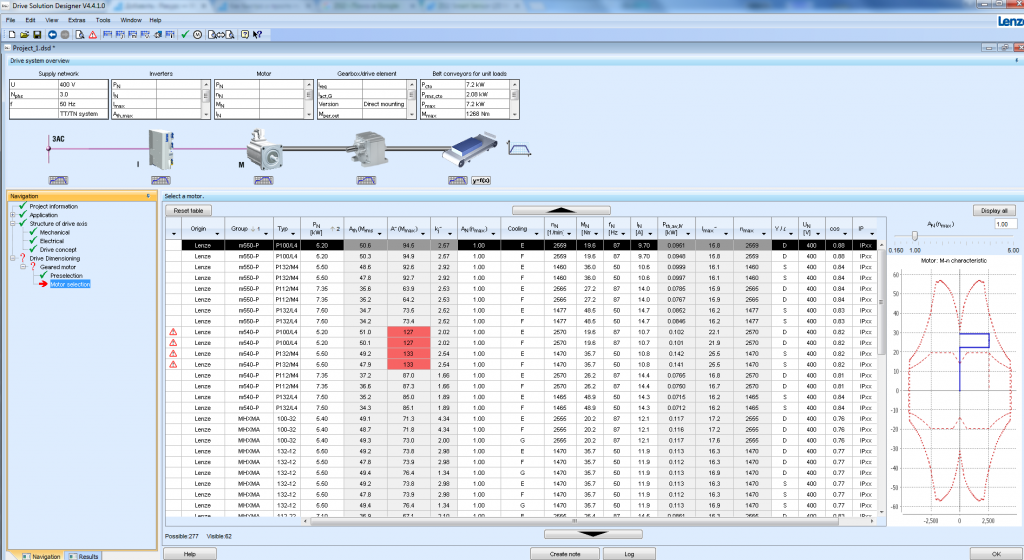

Под­бор обо­рудо­вания

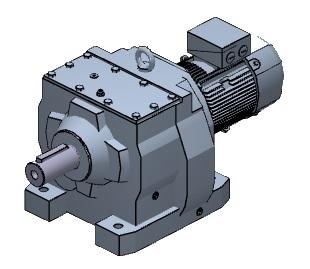

Сле­ду­ющим эта­пом вы­бира­ем элек­трод­ви­гатель, ин­вертор, и, в слу­чае не­об­хо­димос­ти, ре­дук­тор. При ис­поль­зо­вании обо­рудо­вания не­со­от­ветс­тву­юще­го за­яв­ленным тре­бова­ни­ям, ли­бо не­до­ис­поль­зо­ван­но­го по рей­тин­гу сис­те­ма вы­даст пре­дуп­режде­ние и ва­ри­ан­ты ре­шения дан­ной проб­ле­мы. Всег­да мож­но поп­ро­бовать мно­жес­тво ва­ри­ан­тов и выб­рать оп­ти­маль­ный.


Ито­говый от­чет.

 В ито­ге по­луча­ем го­товый от­чет со­дер­жа­щий в се­бе дан­ные об объ­ек­те, нуж­ном обо­рудо­вании, по­лучен­ные гра­фики ме­хани­чес­кой, наг­ру­зоч­ной ха­рак­те­рис­ти­ки, раз­го­на/тор­мо­жения и т.д. Так­же мож­но оце­нить энер­го­эф­фектив­ность дан­но­го ре­шения и зат­ра­ты на элек­тро­энер­гию. В от­чё­те име­ет­ся воз­можнос­ти по­луче­ния CAD  – мо­делей выб­ранно­го обо­рудо­вания и эк­спор­та их в на­ибо­лее по­пуляр­ные САПР (Inventor, Solidworks, Pro/ENGINEER и т.д.) для ма­шинос­тро­итель­но­го 3D-про­ек­ти­рова­ния. Дан­ная воз­можность поз­во­ля­ет наг­лядно оце­нить га­бари­ты и спо­собы мон­та­жа.

* Дос­тупна бес­плат­ная вер­сия прог­раммы.

** Так­же име­ет­ся воз­можность под­бо­ра обо­рудо­вания пос­редс­твом за­пол­не­ния оп­росных лис­тов, без ска­чива­ния ПО.
