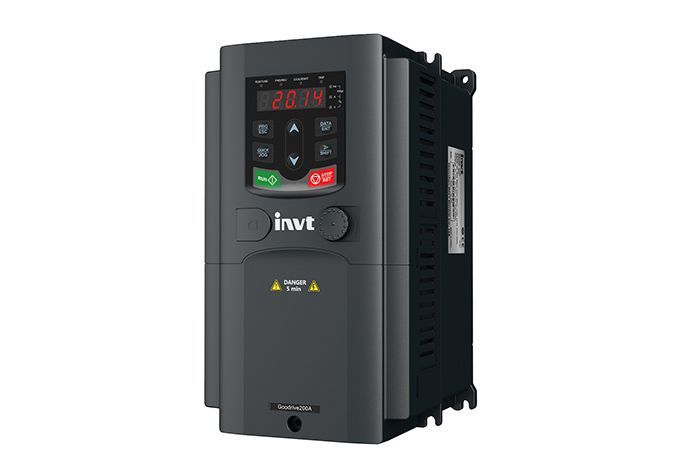

Преобразователь частоты INVT GD200A-132G/160P-4 132/160кВт
- Производитель
-
- Категория товара
- Преобразователи частоты
- Серия
- GD200A
- Артикул
- 00-00028332
- Описание
- Характеристики
- Документация
- Доставка и оплата
Описание
INVT GD200A-132G/160P-4 — это высокопроизводительный универсальный преобразователь частоты с двойной номинальной мощностью: 132 кВт (тяжелый режим) и 160 кВт (насосный режим). Устройство предназначено для управления асинхронными двигателями в трехфазных сетях 380В и является флагманским решением серии GD200A для крупных промышленных узлов.
Модель сочетает в себе надежность векторного управления и гибкость настройки, что позволяет использовать один и тот же частотник как для инерционных дробилок, так и для мощных насосных агрегатов.
Ключевая особенность: Двойной рейтинг мощности (G/P)
Главное преимущество данной модели — адаптивность к типу нагрузки, что позволяет оптимизировать бюджет закупки:
- Режим G (General Purpose — 132 кВт): Для нагрузок с постоянным крутящим моментом. Обеспечивает перегрузку 150% (60 сек) и высокий пусковой момент. Идеально для конвейеров, экструдеров, компрессоров.
- Режим P (Pump/Fan — 160 кВт): Для нагрузок с переменным моментом (насосы, вентиляторы). Позволяет подключить двигатель на ступень мощнее (160 кВт), обеспечивая перегрузку 120%, что достаточно для плавного разгона турбин и лопастей.
Технологические преимущества для эксплуатации
- Встроенный фильтр и защита: На мощностях свыше 30 кВт серия GD200A часто комплектуется встроенным дросселем звена постоянного тока (DC Reactor), что снижает гармонические искажения в сети и продлевает срок службы конденсаторов.
- Продвинутая автоматизация: Поддержка протокола Modbus RTU (RS-485) позволяет интегрировать привод в SCADA-системы для удаленного мониторинга энергопотребления и состояния оборудования.
- Надежная конструкция: Система охлаждения с независимым воздуховодом изолирует электронику от загрязненного воздуха, снижая риск перегрева и короткого замыкания пылью.
Области применения
Благодаря высокой мощности и векторному управлению без датчиков, GD200A-132G/160P-4 эффективно решает задачи в тяжелой промышленности и ЖКХ:
- Водоснабжение и вентиляция: Крупные насосные станции 1-го подъема, системы дымоудаления, промышленные вентиляторы (тягодутьевые машины).
- Горнорудная и перерабатывающая отрасль: Шаровые мельницы, дробилки, шнековые прессы.
- Нефтегазовый сектор: Магистральные насосы и компрессорные установки.
Подробные электрические параметры, схемы подключения и габаритные чертежи доступны во вкладке «Характеристики» и в технической документации.
Характеристики
-
Производитель
-
Входное напряжение305 А
-
Входная частота50/60 Гц
-
Выходной ток260 А
-
Выходная мощность (кВт)132/160
-
Выходная частота0-400 Гц
-
Тип нагрузки/Тип двигателяАсинхронные электродвигатели
-
Режим управления нагрузкой/Управление по ВЧХВекторное управление, V/F
-
Коэффициент регулирования скорости1:100
-
Точность управления скоростью±0.5%
-
Колебания скоростиМинимальные
-
Время отклика при управлении крутящим моментом/Время разгона/торможения<20 мс
-
Точность управления крутящим моментом±5%
-
Перегрузочная способность в течение 60 сек1.5
-
Задание частоты/Способы задания частотыПотенциометр, цифровые входы, RS-485
-
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряженияЕсть
-
Отслеживание скорости/Перезапуск с отслеживанием скорости вращенияЕсть
-
Защита от сбоев/ЗащитыПерегрузка, короткое замыкание, перегрев
-
Дискретные входы, в том числе импульсные/Дискретный вход6 входов
-
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход2 выхода
-
Аналоговые входы/Аналоговый вход2 входа
-
Аналоговые выходы/Аналоговый выход1 выход
-
Цифровой входПоддерживается
-
Цифровой выходПоддерживается
-
Интерфейс RS-485Есть
-
Встроенные источники питания24 В DC
-
Тормозной ключ/Тормозной блокВстроенный
-
ЭМС фильтрВстроенный
-
DC-дроссельОпционально
-
ПИД-регуляторЕсть
-
Температура рабочей среды/Температура эксплуатации-10°C до +50°C
-
Условия эксплуатацииВентилируемое помещение
-
Условия хранения/Температура хранения-20...+60°C
-
ВысотаДо 1000 м без понижения мощности
-
Степень защитыIP20
-
Режим охлажденияАктивное воздушное охлаждение
-
Способ установкиНастенный/в шкафу
-
Габариты ШГВ132/160
-
Серия ПЧGD200A
-
Бессенсорное векторное управлениеЕсть
-
Количество фаз3
Каталог GD20-GD200A
Чертеж GD200AДоставка и оплата
