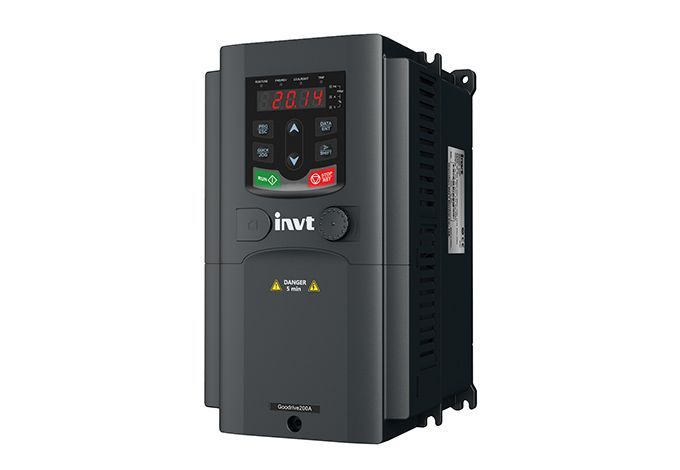

Преобразователь частоты INVT GD200A-5R5G/7R5P-4 5.5/7.5кВт

Name: Преобразователь частоты INVT GD200A-5R5G/7R5P-4 5.5/7.5кВт
Brand: INVT
SKU: 00-00028344
Availability: OutOfStock

По запросу ₽

Уточнить стоимость

Описание

Производитель
Категория товара: Преобразователи частоты
Серия: GD200A
Артикул: 00-00028344

Подробнее Смотреть все товары серии GD200A

Добавить в избранное Добавить в сравнение

Нашли дешевле? Сообщите!

Описание
Характеристики
Документация
Доставка и оплата
Вопросы и ответы

Описание

INVT GD200A-5R5G/7R5P-4 — универсальный векторный преобразователь частоты с двойным номиналом мощности: 5.5 кВт (общепромышленный режим) и 7.5 кВт (насосно-вентиляторный режим). Работает от трехфазной сети 380В. Эта модель является одной из самых востребованных в линейке GD200A благодаря оптимальному балансу цены и функционала для малых и средних производственных узлов.

Универсальность: Один прибор для разных задач (G/P)

Функция двойного рейтинга позволяет гибко использовать устройство в зависимости от типа нагрузки:

Режим G (General — 5.5 кВт): Предназначен для тяжелых нагрузок с высоким пусковым моментом. Обеспечивает перегрузочную способность 150% (60 сек). Подходит для конвейеров, шнеков, экструдеров и станков.
Режим P (Pump/Fan — 7.5 кВт): Позволяет управлять двигателями мощностью на ступень выше (7.5 кВт) с переменным крутящим моментом (вентиляторы, насосы). Перегрузка 120% обеспечивает плавную работу без лишних затрат на покупку более мощного ПЧ.

Технические преимущества модели

Встроенный тормозной модуль: В отличие от старших моделей, версия 5.5/7.5 кВт уже оснащена встроенным тормозным прерывателем. Для быстрой остановки инерционных механизмов (центрифуги, станки) достаточно подключить внешний тормозной резистор к силовым клеммам.
Продвинутое управление: Поддержка векторного управления без датчика (SVC) и вольт-частотного (V/F) регулирования. Встроенный ПИД-регулятор позволяет автоматически поддерживать давление или температуру в системе.
Интеграция в АСУ ТП: Наличие порта RS-485 с протоколом Modbus RTU упрощает подключение к контроллерам (ПЛК) и панелям оператора.

Сферы применения

Компактный корпус и независимая система охлаждения делают INVT GD200A-5R5G/7R5P-4 идеальным решением для:

Систем HVAC: Приточные установки, вытяжные вентиляторы, насосы отопления.
Пищевой промышленности: Тестомесы, фасовочные линии, транспортеры.
Деревообработки: Пилорамы, фрезерные станки малой мощности.

Подробные технические характеристики, габаритные размеры для монтажа и схемы подключения представлены во вкладке «Характеристики». Скачать полную инструкцию на русском языке можно в разделе документации.

Характеристики

Производитель

INVT
Артикул

00-00028344
Входное напряжение

18,5 А
Входная частота

47-63 Гц
Выходной ток

14 А
Выходная частота

0-400 Гц
Тип нагрузки/Тип двигателя

Асинхронный двигатель
Режим управления нагрузкой/Управление по ВЧХ

Векторное управление (SVC), управление по U/f характеристике
Коэффициент регулирования скорости

1:100
Точность управления скоростью

±0.5%
Колебания скорости

Минимальные
Время отклика при управлении крутящим моментом/Время разгона/торможения

Настраиваемое
Точность управления крутящим моментом

Высокая
Перегрузочная способность в течение 60 сек

1.5
Задание частоты/Способы задания частоты

Цифровое, аналоговое, через интерфейс RS-485
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряжения

Поддерживается
Отслеживание скорости/Перезапуск с отслеживанием скорости вращения

Поддерживается
Защита от сбоев/Защиты

Защита от перегрузок, перегрева, короткого замыкания, перепадов напряжения
Дискретные входы, в том числе импульсные/Дискретный вход

6
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход

2
Аналоговые входы/Аналоговый вход

2
Аналоговые выходы/Аналоговый выход

1
Цифровой вход

Поддерживается
Цифровой выход

Поддерживается
Интерфейс RS-485

Да, поддержка Modbus
Встроенные источники питания

24 В
Тормозной ключ/Тормозной блок

Опционально
ЭМС фильтр

Встроен
DC-дроссель

Опционально
ПИД-регулятор

Поддерживается
Температура рабочей среды/Температура эксплуатации

-10°C...+50°C
Условия эксплуатации

В помещении, без агрессивных сред
Условия хранения/Температура хранения

-20°C...+60°C
Высота

До 1000 м без понижения мощности
Степень защиты

IP20
Режим охлаждения

Активное воздушное охлаждение
Способ установки

Вертикальный монтаж
Габариты ШГВ

5.5/7.5
Серия ПЧ

GD200A
Бессенсорное векторное управление

Поддерживается
Количество фаз

3 фазы

Документация

RUS

Каталог GD20-GD200A

Чертеж GD200A

Руководство по эксплуатации GD200A

Доставка и оплата

Отгрузка товаров из каталога

Отгрузка и доставка товаров из нашего каталога происходит с нашего склада в г. Санкт-Петербург по адресу Химический переулок д1к2 – бизнес-центр Ракурс. Товары с пометкой –«в наличии» отгружаются на следующей день после размещения заказа. Товары с пометкой «под заказ» отгружаются в течение 4–6 недель с момента размещения заказа.

Доставка товаров из каталога

Наша компания осуществляет отправку компаниями: СДЭК, Деловые Линии, Мастер Пост, DPD. Отгрузки по России рассчитываются в момент отправки согласно тарифам перевозчиков. Оплата - товаров осуществляется на расчетный счет компании по выставленному счету через менеджера компании Ракурс или интернет магазин на сайте

Доставка и оплата

Вопросы и ответы

Что означает обозначение INVT GD200A-5R5G/7R5P-4?

Индекс 5R5G указывает на номинальную мощность 5,5 кВт, а 7R5P — на допустимую кратковременную перегрузку до 7,5 кВт. Цифра 4 означает питание от трёхфазной сети 380 В. Эта модель предназначена для управления промышленными электродвигателями средней мощности.

Где применяется преобразователь частоты GD200A-5R5G/7R5P-4?

Он широко используется в системах водоснабжения, вентиляции, на конвейерах и другом оборудовании, где требуется регулирование скорости вращения двигателя, плавный пуск/останов и защита от перегрузок.

Какие интерфейсы и функции есть у GD200A-5R5G/7R5P-4?

Модель оснащена интерфейсом RS-485 с поддержкой протокола Modbus RTU, аналоговыми и цифровыми входами/выходами, встроенными защитами, тормозным модулем и возможностью использования встроенного ПИД-регулятора.

Как производится оплата преобразователя GD200A-5R5G/7R5P-4?

Оплата осуществляется по безналичному расчёту на счёт компании Ракурс. Счет выставляется менеджером или автоматически через интернет-магазин после оформления заказа.

Какие условия доставки GD200A-5R5G/7R5P-4?

Товары «в наличии» отгружаются на следующий день после заказа со склада в Санкт-Петербурге. Для позиций «под заказ» срок поставки составляет 4–6 недель. Доставка осуществляется через СДЭК, Деловые Линии, Мастер Пост и DPD, стоимость рассчитывается по тарифам перевозчика.
