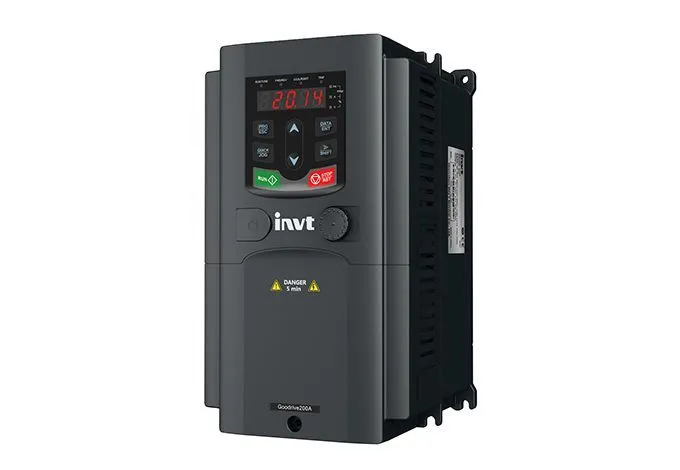

Преобразователь частоты INVT GD200A-030G/037P-4 30/37кВт

Name: Преобразователь частоты INVT GD200A-030G/037P-4 30/37кВт
Brand: INVT
SKU: 00-00028325
Availability: OutOfStock

По запросу

Уточнить стоимость

Описание

Производитель
Категория товара: Преобразователи частоты
Серия: GD200A
Артикул: 00-00028325

Подробнее Смотреть все товары серии GD200A

Добавить в избранное Добавить в сравнение

Нашли дешевле? Сообщите!

Описание
Характеристики
Документация
Доставка и оплата
Вопросы и ответы

Описание

INVT GD200A-030G/037P-4 — векторный преобразователь частоты 3 × 380 В для асинхронных двигателей: 30 кВт и 60 А при постоянном моменте либо 37 кВт и 75 А для насосно-вентиляторной нагрузки. Поддерживает SVC, диапазон 0—400 Гц, RS-485 Modbus, ПИД-регулятор и тормозной ключ.

Бессенсорное векторное управление и работа на низкой скорости

GD200A-030G/037P-4 поддерживает скалярное управление V/f и бессенсорное векторное управление SVC. Режим выбирается по требованиям механизма к пусковому моменту, точности скорости и реакции на изменение нагрузки.

В режиме SVC преобразователь формирует пусковой момент 150% при частоте 0,5 Гц без применения энкодера. Диапазон регулирования скорости составляет 1:100, точность поддержания скорости — ±0,2%, время отклика по моменту — менее 20 мс.

Перед вводом SVC в эксплуатацию выполняется идентификация параметров двигателя. В преобразователь заносятся номинальная мощность, напряжение, ток, частота и скорость вращения двигателя. Автонастройка определяет электрические параметры обмоток и повышает точность расчетной модели.

Режим V/f применяется для насосов, вентиляторов и механизмов, не требующих точного контроля момента на низкой скорости. Характеристика V/f может настраиваться под тип нагрузки, включая квадратичную зависимость для насосно-вентиляторных систем.

Подключение датчиков, ПЛК и системы диспетчеризации

Аналоговый вход AI2 принимает сигналы 0—10 В, 2—10 В, 0—20 мА или 4—20 мА. Режим входа выбирается аппаратной перемычкой и программными параметрами. Канал применяется для задания частоты, подключения датчика давления, расхода, температуры или другого технологического параметра.

Вход AI3 работает в диапазоне −10…+10 В и может использоваться для двунаправленного задания скорости. Масштабирование аналоговых входов задает соответствие между уровнем сигнала, частотой, направлением вращения и технологической величиной.

Для обмена с контроллером, операторской панелью или системой диспетчеризации предусмотрен двухпроводный интерфейс RS-485. Преобразователь работает как ведомое устройство Modbus RTU или Modbus ASCII.

Через Modbus доступны:

команда пуска и останова;
задание выходной частоты;
выбор направления вращения;
чтение выходного тока, напряжения и частоты;
контроль состояния дискретных входов и выходов;
чтение кодов предупреждений и аварий;
изменение доступных параметров преобразователя.

Тайм-аут связи задается в диапазоне 0,1—60,0 с или отключается. При превышении установленного времени формируется ошибка CE. Реакция привода определяется параметрами: свободный выбег с аварийной остановкой, продолжение работы либо управляемый останов.

Встроенный ПИД-регулятор и простой ПЛК

Встроенный ПИД-регулятор поддерживает давление, расход, уровень, температуру и другие технологические параметры без отдельного программируемого контроллера. Задание поступает с панели, аналогового входа или по Modbus, а обратная связь принимается через AI2 или AI3.

Для насосной установки сигнал датчика давления 4—20 мА подключается к AI2. Преобразователь сравнивает измеренное значение с уставкой и изменяет частоту двигателя. Настройке подлежат коэффициенты пропорциональной, интегральной и дифференциальной составляющих, пределы выходной частоты, фильтрация обратной связи и реакция на обрыв сигнала.

Простой ПЛК выполняет последовательность до 16 этапов. Для каждого этапа назначаются частота, направление вращения и продолжительность. Функция применяется в циклических механизмах, где не требуются вычисления и разветвленная логика внешнего ПЛК.

Сохранение текущего этапа после отключения питания настраивается параметрами. При включенной памяти преобразователь записывает номер этапа и рабочую частоту. При отключенной памяти выполнение программы после повторного запуска начинается с первого этапа.

Торможение, защита двигателя и электромагнитная совместимость

В GD200A-030G/037P-4 установлен тормозной ключ. Для динамического торможения подключается внешний резистор, рассчитанный по напряжению звена постоянного тока, инерции механизма, продолжительности торможения и числу циклов в час.

Сопротивление резистора не должно быть ниже минимального значения, установленного производителем для данного типоразмера. Тепловая мощность выбирается по фактической энергии торможения. Резистор размещается вне зон с горючими материалами и подключается кабелем, рассчитанным на импульсный ток.

Преобразователь контролирует:

сверхток и короткое замыкание;
перенапряжение звена постоянного тока;
пониженное входное напряжение;
перегрузку двигателя;
перегрузку силового модуля;
перегрев преобразователя;
потерю входной или выходной фазы;
замыкание выходной цепи на землю;
отказ тормозного блока;
потерю связи RS-485;
обрыв или выход аналогового сигнала за установленные пределы.

Встроенный ЭМС-фильтр соответствует категории C3 по IEC 61800-3 и предназначен для применения в промышленной среде. Для выполнения требований категории C2 используется внешний фильтр. Экраны моторного и сигнального кабеля подключаются к заземляющей шине с минимальной длиной незакрытого участка.

Силовые кабели двигателя прокладываются отдельно от аналоговых, импульсных и коммуникационных линий. Пересечение трасс выполняется под прямым углом. Аналоговые сигналы и RS-485 передаются экранированной витой парой.

Монтаж в шкафу и условия эксплуатации

Корпус имеет степень защиты IP20 и предназначен для установки внутри электротехнического шкафа или защищенного помещения. Открытый монтаж в зоне с токопроводящей пылью, конденсатом, агрессивными газами или прямым попаданием жидкости не допускается.

Характеристики

Производитель

INVT
Артикул

00-00028325
Входное напряжение

75 А
Входная частота

50/60 Гц
Выходной ток

60 А
Выходная частота

0-400 Гц
Тип нагрузки/Тип двигателя

Асинхронные электродвигатели
Режим управления нагрузкой/Управление по ВЧХ

Векторное управление, V/F
Коэффициент регулирования скорости

1:100
Точность управления скоростью

±0.5%
Колебания скорости

≤0.1%
Время отклика при управлении крутящим моментом/Время разгона/торможения

≤20 мс
Точность управления крутящим моментом

±5%
Перегрузочная способность в течение 60 сек

1.5
Задание частоты/Способы задания частоты

Потенциометр, внешние сигналы, RS-485
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряжения

Есть
Отслеживание скорости/Перезапуск с отслеживанием скорости вращения

Есть
Защита от сбоев/Защиты

Перегрузка, перегрев, короткое замыкание
Дискретные входы, в том числе импульсные/Дискретный вход

5
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход

1
Аналоговые входы/Аналоговый вход

2 (0-10 В, 4-20 мА)
Аналоговые выходы/Аналоговый выход

1 (0-10 В, 4-20 мА)
Цифровой вход

Поддерживается
Цифровой выход

Поддерживается
Интерфейс RS-485

Есть
Встроенные источники питания

24 В
Тормозной ключ/Тормозной блок

Есть
ЭМС фильтр

Есть
DC-дроссель

Опционально
ПИД-регулятор

Есть
Температура рабочей среды/Температура эксплуатации

-10°C до +50°C
Условия эксплуатации

Внутренние
Условия хранения/Температура хранения

-40°C до +70°C
Высота

≤1000 м
Степень защиты

IP20
Режим охлаждения

Активное воздушное охлаждение
Способ установки

На монтажной плите
Габариты ШГВ

30/37
Серия ПЧ

GD200A
Бессенсорное векторное управление

Есть
Количество фаз

3

Документация

RUS

Каталог GD20-GD200A

Чертеж GD200A

Руководство по эксплуатации GD200A

Доставка и оплата

Отгрузка товаров из каталога

Отгрузка и доставка товаров из нашего каталога происходит с нашего склада в г. Санкт-Петербург по адресу Химический переулок д1к2 – бизнес-центр Ракурс. Товары с пометкой –«в наличии» отгружаются на следующей день после размещения заказа. Товары с пометкой «под заказ» отгружаются в течение 4–6 недель с момента размещения заказа.

Доставка товаров из каталога

Наша компания осуществляет отправку компаниями: СДЭК, Деловые Линии, Мастер Пост, DPD. Отгрузки по России рассчитываются в момент отправки согласно тарифам перевозчиков. Оплата - товаров осуществляется на расчетный счет компании по выставленному счету через менеджера компании Ракурс или интернет магазин на сайте

Доставка и оплата

Вопросы и ответы

Можно ли подключить датчик давления 4—20 мА непосредственно к преобразователю?

Да. Датчик подключается к AI2, после чего вход переводится перемычкой в токовый режим. В параметрах задаются диапазон 4—20 мА, нижняя и верхняя точки масштабирования, источник обратной связи ПИД-регулятора и постоянная фильтрации. Обрыв токовой петли должен обрабатываться отдельной логикой. Для этого задаются предел допустимого сигнала и реакция привода: предупреждение, останов или переход на резервное задание частоты.

Сохраняется ли программа простого ПЛК после отключения питания?

Параметры программы сохраняются в энергонезависимой памяти. Сохранение текущего этапа и рабочей частоты включается отдельно. При активной функции памяти цикл может продолжиться с сохраненного состояния. При отключенной функции выполнение начинается с первого этапа. Перед применением автоматического продолжения требуется оценить безопасность самозапуска механизма после восстановления питания.

Что произойдет при потере связи Modbus?

Преобразователь контролирует интервал между корректными сообщениями. После превышения установленного тайм-аута регистрируется ошибка связи CE. Реакция выбирается при настройке: аварийная остановка со свободным выбегом, продолжение работы на последнем задании либо управляемое торможение. Для механизма с потенциально опасным движением алгоритм должен быть дополнен аппаратной цепью безопасного останова.

Требуется ли внешний тормозной модуль?

Нет. В модели GD200A-030G/037P-4 тормозной ключ встроен. Внешний тормозной резистор требуется при необходимости быстрого останова или работы с генераторным режимом двигателя. Сопротивление и мощность резистора рассчитываются по инерции механизма, времени замедления, начальной скорости и частоте тормозных циклов. Выбор только по мощности двигателя не обеспечивает корректный тепловой расчет.

Можно ли использовать номинал 37 кВт для конвейера?

Номинал 37 кВт относится к режиму P с переменным моментом и выходным током 75 А. Для конвейера с постоянным моментом применяется режим G: 30 кВт и 60 А. Применение двигателя 37 кВт на конвейерной нагрузке возможно только после проверки фактического момента, номинального тока, условий пуска и перегрузочной диаграммы. Для стандартного тяжелого привода номинал выбирается по режиму G.
