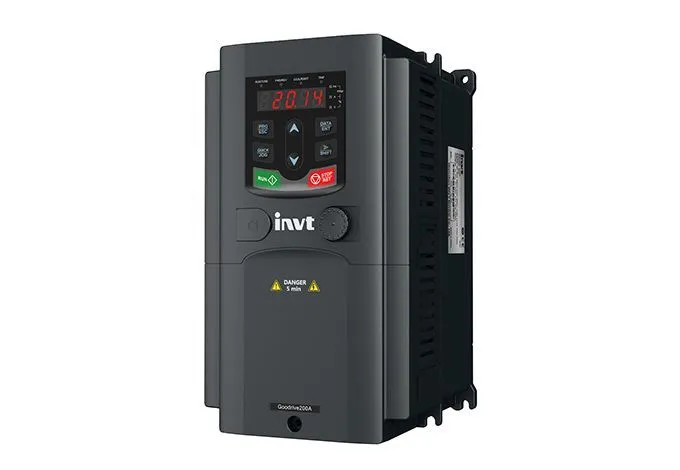

Преобразователь частоты INVT GD200A-011G/015P-4 11/15кВт

Name: Преобразователь частоты INVT GD200A-011G/015P-4 11/15кВт
Brand: INVT
SKU: 00-0002793
Availability: OutOfStock

По запросу ₽

Уточнить стоимость

Описание

Производитель
Категория товара: Преобразователи частоты
Серия: GD200A
Артикул: 00-0002793

Подробнее Смотреть все товары серии GD200A

Добавить в избранное Добавить в сравнение

Нашли дешевле? Сообщите!

Описание
Характеристики
Документация
Доставка и оплата

Описание

INVT GD200A-011G/015P-4 — это универсальный векторный частотный преобразователь с двойным номиналом мощности: 11 кВт (тяжелый режим) и 15 кВт (насосно-вентиляторный режим). Модель работает в трехфазных сетях 380В и относится к продвинутой серии GD200A, которая отличается от бюджетных линеек усиленной конструкцией и независимым воздушным охлаждением.

Это идеальное решение для предприятий, стремящихся унифицировать парк оборудования: один и тот же инвертор можно использовать как для управления дробилкой, так и для мощного дымососа.

Двойная выгода: Режимы G и P

Интеллектуальное управление перегрузкой позволяет адаптировать устройство под тип механизма:

Режим G (General — 11 кВт): Предназначен для оборудования с тяжелым пуском и постоянным моментом. Обеспечивает перегрузочную способность 150% (60 сек) и 180% (10 сек). Это выбор для экструдеров, шнековых прессов, мельниц и конвейеров.
Режим P (Pump/Fan — 15 кВт): Специальный режим для нагрузок с переменным моментом. Позволяет управлять двигателем 15 кВт (перегрузка 120%), что избавляет вас от необходимости покупать преобразователь следующего габарита для насосов и вентиляторов.

Технические преимущества модели 11/15 кВт

Встроенный тормозной модуль: Модель штатно оснащена силовым ключом для сброса энергии. Для быстрой остановки инерционных механизмов (центрифуги, пилорамы) вам не нужно покупать внешний тормозной блок (DBU) — резисторы подключаются напрямую к клеммам PB и (+).
Защита от пыли (Air Duct): Система охлаждения выполнена в виде изолированного канала. Уличный или цеховой воздух проходит через радиатор, не контактируя с платами управления. Это значительно продлевает срок службы на мукомольных заводах, цементных производствах и в деревообработке.
Векторный контроль (SVC): Обеспечивает высокую точность поддержания оборотов и момента без использования энкодера, снижая риск заклинивания вала под нагрузкой.

Сферы применения

Благодаря запасу мощности и поддержке промышленных интерфейсов, GD200A-011G/015P-4 востребован в:

Водоснабжение и ЖКХ: Насосные станции 1-го и 2-го подъема, КНС (канализационные станции), системы орошения.
Вентиляция: Приточно-вытяжные установки, системы аспирации и дымоудаления (15 кВт).
Производство: Миксеры, дробилки пластика, грануляторы, промышленные стиральные машины (11 кВт).

Интеграция

Устройство поддерживает протокол Modbus RTU (RS-485) для удаленного управления и мониторинга. Съемная панель с функцией копирования параметров позволяет быстро настроить несколько однотипных установок.

Габаритные размеры, схемы подключения в режимах G/P и руководство по эксплуатации доступны для скачивания во вкладке «Документация».

Характеристики

Производитель

INVT
Входное напряжение

32 А
Входная частота

50/60 Гц
Выходной ток

25 А
Выходная мощность (кВт)

11/15 кВт
Выходная частота

0-400 Гц
Тип нагрузки/Тип двигателя

Асинхронные электродвигатели
Режим управления нагрузкой/Управление по ВЧХ

Векторное управление, V/F
Коэффициент регулирования скорости

1:100
Точность управления скоростью

±0.5%
Колебания скорости

≤0.1%
Время отклика при управлении крутящим моментом/Время разгона/торможения

≤20 мс
Точность управления крутящим моментом

±5%
Перегрузочная способность в течение 60 сек

1.5
Задание частоты/Способы задания частоты

Потенциометр, внешние сигналы, RS-485
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряжения

Есть
Отслеживание скорости/Перезапуск с отслеживанием скорости вращения

Есть
Защита от сбоев/Защиты

Перегрузка, перегрев, короткое замыкание
Дискретные входы, в том числе импульсные/Дискретный вход

5
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход

1
Аналоговые входы/Аналоговый вход

2 (0-10 В, 4-20 мА)
Аналоговые выходы/Аналоговый выход

1 (0-10 В, 4-20 мА)
Цифровой вход

Поддерживается
Цифровой выход

Поддерживается
Интерфейс RS-485

Есть
Встроенные источники питания

24 В
Тормозной ключ/Тормозной блок

Есть
ЭМС фильтр

Есть
DC-дроссель

Опционально
ПИД-регулятор

Есть
Температура рабочей среды/Температура эксплуатации

-10°C до +50°C
Условия эксплуатации

Внутренние
Условия хранения/Температура хранения

-40°C до +70°C
Высота

≤1000 м
Степень защиты

IP20
Режим охлаждения

Активное воздушное охлаждение
Способ установки

На монтажной плите
Габариты ШГВ

11/15
Серия ПЧ

GD200A
Бессенсорное векторное управление

Есть
Количество фаз

3

Документация

RUS

Каталог GD20-GD200A

Чертеж GD200A

Руководство по эксплуатации GD200A
