Ре­ле G9SE для бе­зопас­но­го про­из­водс­тва

Сов­ре­мен­ное про­мыш­ленное пред­при­ятие слож­но пред­ста­вить се­бе без ус­трой­ств бе­зопас­ности, нап­ри­мер, све­товых барь­еров, кон­це­вых вык­лю­чате­лей или ава­рий­но­го ос­та­нова.

Па­радокс зак­лю­ча­ет­ся в том, что они не обес­пе­чива­ют бе­зопас­ность в тан­де­ме со стан­дар­тным ре­ле или про­мыш­ленным кон­трол­ле­ром. А точ­нее, ряд обя­затель­ных тре­бова­ний к сис­те­мам бе­зопас­ности: ди­аг­ности­ка пе­реда­чи дан­ных от дат­чи­ка или ди­аг­ности­ка оши­боч­но­го сра­баты­вания ПЛК.

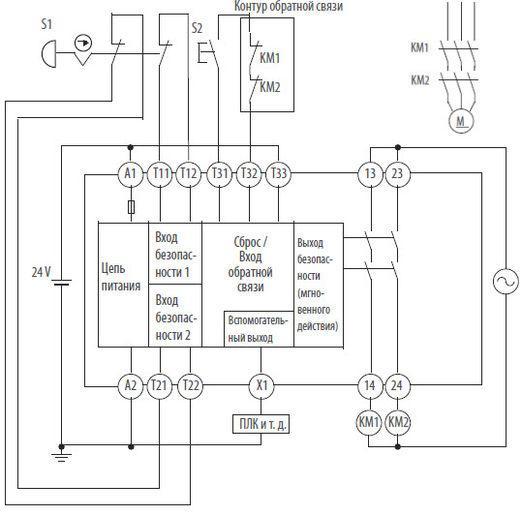

Не­кото­рые про­вер­ки мож­но про­вес­ти, на­писав спе­ци­аль­ную прог­рамму, но есть ва­ри­ант про­ще для соз­да­ния пол­но­цен­ной сис­те­мы бе­зопас­ности. Ни­же схе­матич­но пред­став­лен та­кой ва­ри­ант.


Кноп­ка S1 ос­на­щена дву­мя нор­маль­но зам­кну­тыми кон­такта­ми с ме­ханиз­мом пря­мого за­мыка­ния. Каж­дый кон­такт за­веден на свой вход ре­ле G9SE, ко­торое сра­баты­ва­ет при из­ме­нении сос­то­яния на обо­их вхо­дах. На при­мере мож­но ви­деть так­же вход сбро­са, ис­поль­зу­емый для воз­вра­та ре­ле к ра­боте.

В схе­ме вы­ходы за­мыка­ют­ся ка­туш­ка­ми маг­нитных пус­ка­телей КМ1 и КМ2. Пос­ле­дова­тель­ность пус­ка­телей в це­пи вклю­чения при­вода М обус­ловле­на пра­вила­ми пос­тро­ения сис­тем бе­зопас­ности на про­из­водс­тве.

Вы­ход ре­ле бе­зопас­ности дуб­ли­ру­ет­ся, а так­же име­ет вспо­мога­тель­ный вы­ход, ко­торый мож­но ис­поль­зо­вать для кон­тро­ля сос­то­яния сис­те­мы, ес­ли сиг­нал тран­сли­ровать на ПЛК. Вспо­мога­тель­ный вы­ход не дуб­ли­ру­ет­ся и не вклю­чен в ос­новную цепь сис­те­мы бе­зопас­ности.

Omron пред­ла­га­ет це­лую ли­ней­ку ре­ле бе­зопас­ности, а на­ибо­лее под­хо­дящи­ми мож­но наз­вать се­рию G9SE в ком­пак­тном кор­пу­се (ши­рина – 17,5 мм), ко­торая пос­ту­пила на ры­нок в ап­ре­ле 2015 го­да.
