Уве­личе­ние при­быль­нос­ти при преж­них зат­ра­тах на пре­об­ра­зова­тели час­то­ты

По­высить эф­фект от ис­поль­зо­вания ре­сур­сов и рен­та­бель­ность пред­при­ятия, не уве­личи­вая сто­имость обо­рудо­вания, впол­не ре­аль­но. Ком­па­ния Omron пред­ла­га­ет об­ра­тить вни­мание на один из та­ких про­дук­тов в об­ласти при­вод­ной тех­ни­ки – это пре­об­ра­зова­тели час­то­ты се­рии X.

Двой­ная шка­ла мощ­ности для пе­ремен­ных наг­ру­зок

Пре­об­ра­зова­тели се­рии X ос­на­щены двой­ной шка­лой мощ­ности для ис­поль­зо­вания с на­соса­ми и вен­ти­лято­рами. Эта ха­рак­те­рис­ти­ка поз­во­ля­ет выб­рать пре­об­ра­зова­тель на ти­пораз­мер ни­же для за­дач с пе­ремен­ной наг­рузкой.

2 ре­жима ра­боты пре­об­ра­зова­теля час­то­ты се­рии X:

  • VT – пе­ремен­ный вра­ща­ющий мо­мент. Здесь пе­ремен­ная наг­рузка не тре­бу­ет рас­че­та мо­мен­та. Дан­ная ха­рак­те­рис­ти­ка ис­поль­зу­ет­ся для под­бо­ра на­сосов, вен­ти­лято­ров, ком­прес­со­ров (ус­трой­ств ска­ляр­ной наг­рузки).
  • CT – пос­то­ян­ный вра­ща­ющий мо­мент. Нас­тро­ен как стан­дар­тный ре­жим ра­боты, под­хо­дит для под­бо­ра пре­об­ра­зова­телей час­то­ты (ПЧ) по ки­ловат­там.

Нап­ри­мер, пре­об­ра­зова­тель час­то­ты на 3кВт в ре­жиме CT с вы­ход­ным то­ком 7,2А мо­жет ра­ботать в ре­жиме VT на на­сосе мощ­ностью 4 кВт с то­ком  пот­ребле­ния до 8,8А. В ре­жиме VT с вы­соки­ми то­ками мож­но ра­ботать с пе­рег­рузкой в 120% от но­мина­ла од­ну ми­нуту. Эти осо­бен­ности да­ют об­ла­дате­лю пре­об­ра­зова­теля час­то­ты се­рии X оп­ти­маль­ные по­каза­тели энер­го­эф­фектив­ности и эко­номию на ста­дии за­купок. При этом, сох­ра­ня­ет­ся вся прог­рам­мная фун­кци­ональ­ность ПЧ.

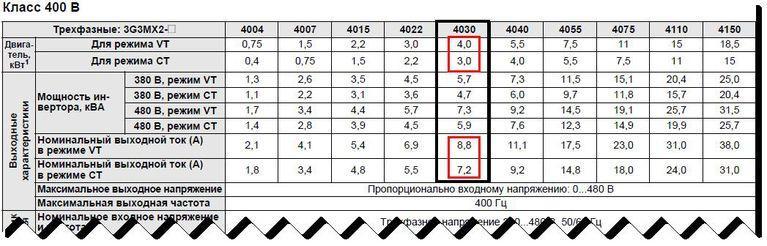

Схе­ма для вы­бора пре­об­ра­зова­теля час­то­ты се­рии MX2

Схе­ма для вы­бора пре­об­ра­зова­теля час­то­ты се­рии MX2

Син­хро­низа­ция груп­пы ПЧ

Час­тое яв­ле­ние в вен­ти­ляци­он­ных сис­те­мах и кон­вей­ер­ных при­мене­ни­ях – син­хро­низа­ция пре­об­ра­зова­теля час­то­ты из­вне внеш­ни­ми ус­трой­ства­ми тран­сля­ции еди­ного за­дания, ча­ще все­го ПЛК.

Но ес­ли не­об­хо­димо толь­ко син­хрон­ное вра­щение, то за­чем ус­ложнять прос­тую сис­те­му ав­то­мати­зации? Бо­лее эле­ган­тная схе­ма обес­пе­чива­ет­ся ис­поль­зо­вани­ем пре­об­ра­зова­теля MX2, ку­да уже встро­ена од­но­ран­го­вая связь EzCom для син­хро­низа­ции до пя­ти па­рамет­ров у 32 ПЧ (с пов­то­рите­лями чис­ло дос­ти­га­ет 247!) Для ре­али­зации Вам по­надо­бит­ся толь­ко дву­жиль­ный ка­бель и нас­трой­ка па­рамет­ров.

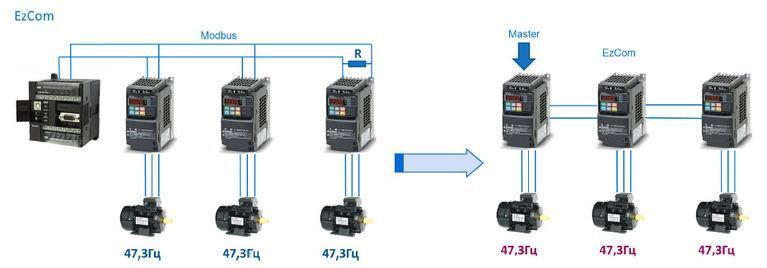

inverter_optimization_4767xX

Син­хро­низа­ция пре­об­ра­зова­телей че­рез EzCom

Встро­ен­ный кон­трол­лер

В пре­об­ра­зова­тели час­то­ты  MX2 и RX встро­ены кон­трол­ле­ры для ре­али­зации спе­ци­аль­ных и стан­дар­тных фун­кций. Ни­же пе­речис­ле­ны ха­рак­те­рис­ти­ки встро­ен­но­го кон­трол­ле­ра:

  • 1024 строк, 6 КБ, цикл 2 мс, 82 фун­кции, 52 инс­трук­ции;
  • 5 ос­новных за­дач и мно­жес­тво под­за­дач;
  • два язы­ка прог­рамми­рова­ния: струк­турный текст (син­таксис взят из язы­ка Basic) и блок-схе­мы.

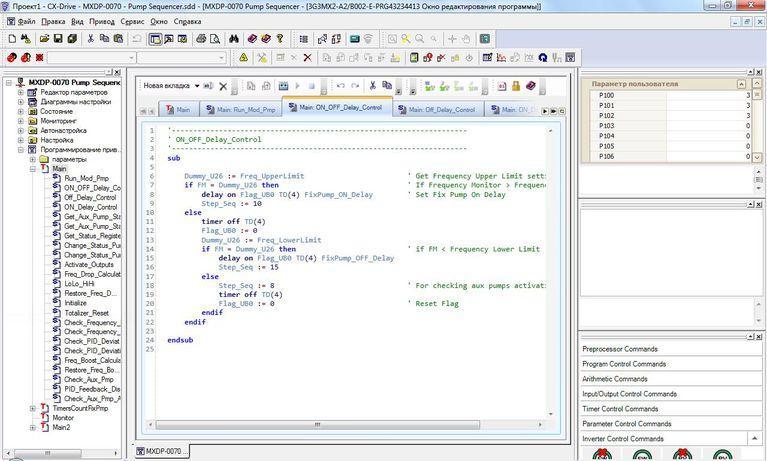

Ин­терфейс CX-Drive пред­назна­чен­но­го для ра­боты с ПЧ Omron

Ин­терфейс CX-Drive пред­назна­чен­но­го для ра­боты с ПЧ Omron

Ком­па­ния Omron бес­плат­но пре­дос­тавля­ет го­товые прог­раммы на ба­зе встро­ен­но­го кон­трол­ле­ра: за­дача на­мот­ки/раз­мотки, кас­кадное уп­равле­ние на­соса­ми, Modbus Mapping (за­мена сня­тых с про­из­водс­тва ПЧ, не ис­прав­ляя прог­рам­мный код в мас­те­ре) и дру­гие.

В ко­неч­ном ито­ге Вы по­лучи­те по­нят­ную и прос­тую сис­те­му, на выс­тра­ива­ние ко­торой не пот­ре­бу­ют­ся вы­сокок­ва­лифи­циро­ван­ные сот­рудни­ки и до­рогое обо­рудо­вание.
