Кон­троль на­личия де­фек­тов по­вер­хнос­ти штам­повки лис­то­вого ме­тал­ла

В дан­ной за­мет­ке рас­смот­рим один из спо­собов кон­тро­ля на­личия по­вер­хностных де­фек­тов из­де­лия вследс­твие не­качес­твен­ной штам­повки.

Час­то при об­ра­бот­ке из­де­лия ме­тода­ми хо­лод­ной штам­повки не­об­хо­димо осу­щест­влять кон­троль на­личия по­вер­хностных де­фек­тов. В слу­чае от­сутс­твия не­об­хо­димо­го бюд­же­та для спе­ци­али­зиро­ван­ных средств де­фек­тоско­пии, ли­бо от­сутс­твия стро­гих мет­ро­логи­чес­ких тре­бова­ний, од­ним из ва­ри­ан­тов ре­шения дан­ной проб­ле­мы яв­ля­ет­ся ис­поль­зо­вание средств ви­зу­аль­но­го кон­тро­ля ре­али­зован­но­го с по­мощью дат­чи­ков тех­ни­чес­ко­го зре­ния. В дан­ной за­мет­ке рас­смот­рим один из спо­собов об­на­руже­ния раз­ры­вов на из­де­лии с по­мощью ка­меры FQ2.

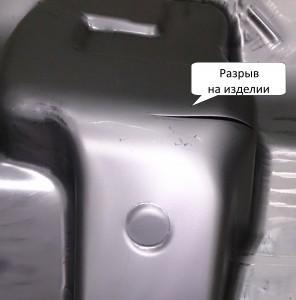

До­пус­тим, име­ет­ся за­дача оп­ре­деле­ния раз­ры­ва ме­тал­ла на из­де­лии:

Де­фект-ме­талл

За­дача нем­но­го ус­ложня­ет­ся вследс­твие то­го, что ме­тал­ли­чес­кие из­де­лия силь­но бли­ку­ют без ис­поль­зо­вания спе­ци­али­зиро­ван­ной рас­се­ян­ной под­свет­ки. По­это­му важ­но оп­ре­делить оп­ти­маль­ное рас­по­ложе­ние ка­меры в за­виси­мос­ти от рас­по­ложе­ния де­фек­та и ге­омет­рии де­тали.

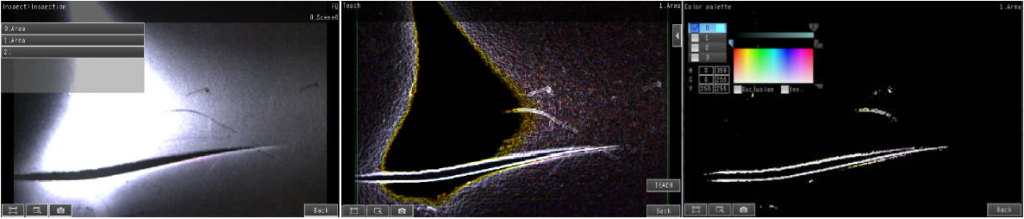

Для об­на­руже­ния де­фек­та вос­поль­зу­ем­ся филь­тром Extract Edges, ко­торый поз­во­ля­ет кон­трастно вы­делить гра­ницы раз­ры­ва. «Ин­тенсив­ность» раз­ры­ва оп­ре­деля­ем пу­тем ис­поль­зо­вания инс­тру­мен­та под­сче­та за­дан­но­го цве­та в вы­делен­ной об­ласти.

defekt

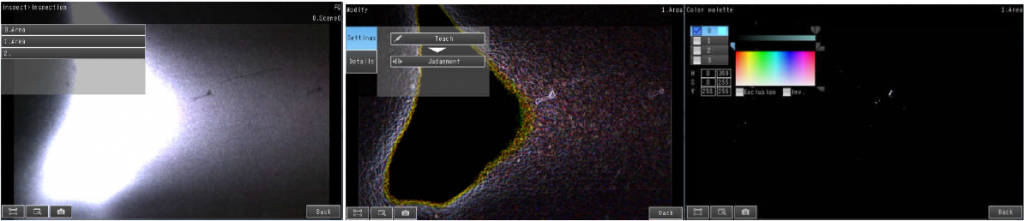

Для срав­не­ния, так выг­ля­дят ана­логич­ные опе­рации с из­де­ли­ем без де­фек­та:

ne-defekt

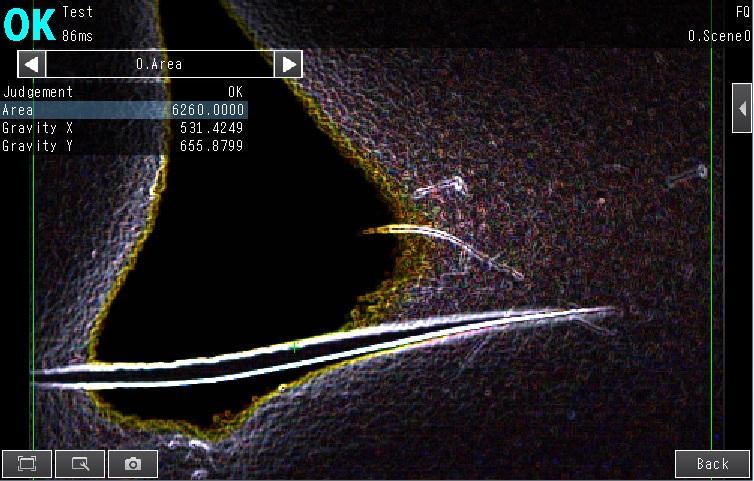

Нас­тра­ива­ем по­рог суж­де­ния и оце­нива­ем ре­зуль­тат:

88jpg

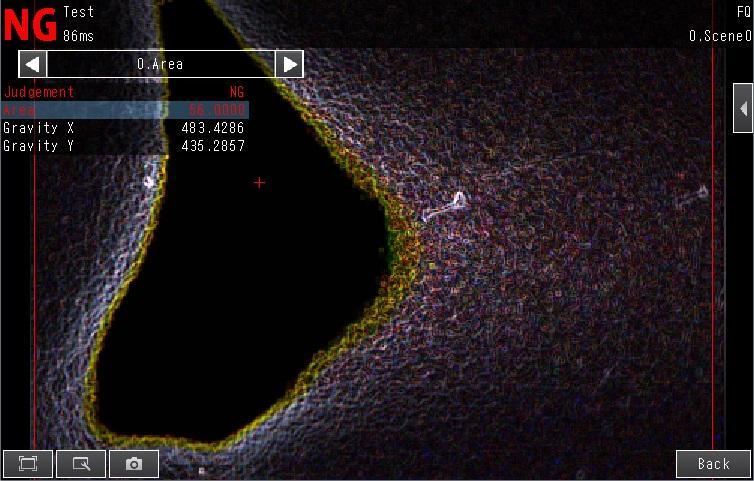

В от­сутс­твие де­фек­та:

77jpg

Как вид­но зна­чения «ко­личес­тва» цве­та в од­ном (6260) и дру­гом слу­чае (56) раз­ли­ча­ют­ся на 2 по­ряд­ка. Та­ким об­ра­зом мож­но нас­тро­ить по­рог сра­баты­вания в за­виси­мос­ти от ха­рак­те­ра раз­ры­ва и его га­бари­тов.
