Оп­ти­миза­ция уп­равле­ния по­дачей во­ды для бас­сей­нов

За­дача: вы­пол­не­ние оп­ре­делён­но­го ал­го­рит­ма по­дачи во­ды для пла­ватель­но­го бас­сей­на.


  • обя­затель­ная филь­тра­ция во­ды в дни по­сеще­ния;
  • по­дача во­ды для нож­ных ванн де­ла­ет­ся толь­ко в ра­бочие ча­сы.

Вы­пол­нить пос­тавлен­ные ус­ло­вия воз­можно с по­мощью ре­ле вре­мени IHP2.ihp2c

  • Прог­рамми­ру­ем вы­ход пер­во­го ре­ле, ука­зывая дни и вре­мя филь­тра­ции во­ды в пла­ватель­ном бас­сей­не.
  • Прог­рамми­ру­ем вы­ход вто­рого ре­ле IHP2c с ука­зани­ем дней и вре­мени по­дачи во­ды для нож­ных ванн.
  • Все нас­трой­ки хра­нят­ся в те­чение 6 лет при от­сутс­твии пи­тания.

Ос­новные пре­иму­щес­тва ре­шения:

  • Ав­то­мати­зация уп­равле­ния от­дель­ны­ми учас­тка­ми бас­сей­на.
  • Вре­мен­ный или дли­тель­ный пе­реход уп­равле­ния в руч­ной ре­жим.
  • Ав­то­мати­чес­кий пе­реход на лет­нее/зим­нее вре­мя

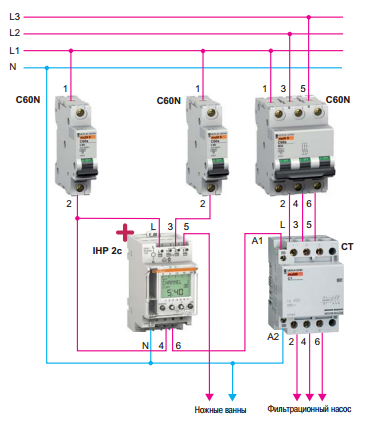

Прин­ци­пи­аль­ная схе­ма пред­ла­га­емо­го ре­шения:

11

  • Ав­то­мати­чес­кие вык­лю­чате­ли для за­щиты раз­личных ус­трой­ств.
  • Впус­кной элек­тро­маг­нитный кла­пан для по­дачи во­ды для нож­ных ванн уп­равля­ет­ся не­пос­редс­твен­но пе­рек­лю­ча­ющим кон­тактом ре­ле вре­мени IHP 2c.
  • Ха­рак­те­рис­ти­ки ав­то­мати­чес­ких вык­лю­чате­лей за­щиты и кон­такто­ра CT за­висят от ус­та­нов­ленной мощ­ности и ти­па наг­рузки.

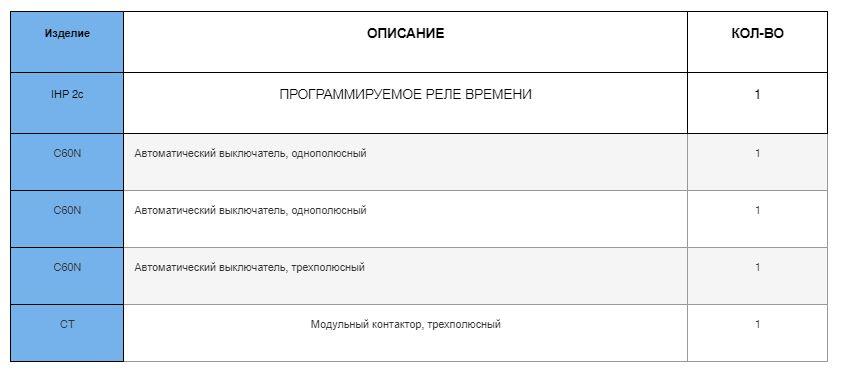

Ис­поль­зу­емые из­де­лия
