Мо­дер­ни­зация элек­троп­ри­вода на­сос­ной стан­ции во­доза­бор­ных со­ору­жений

В нас­то­ящее вре­мя на мно­гих на­сос­ных стан­ци­ях ис­поль­зу­ет­ся ста­рый спо­соб ре­гули­рова­ния дав­ле­ния – ме­тод дрос­се­лиро­вания. Так­же за­час­тую ис­поль­зу­ет­ся пря­мой пуск на­сосов, что ве­дет к скач­ко­об­разным наг­рузкам в се­ти, ма­лому сро­ку служ­бы под­шипни­ков дви­гате­ля и изо­ляции.

В ка­чес­тве мо­дер­ни­заци­он­но­го ре­шения, пред­ла­га­ет­ся СЧРП (сис­те­ма час­тотно­го ре­гули­рова­ния при­вода), пред­назна­чен­ная для уп­равле­ния трёх­фазны­ми асин­хрон­ны­ми элек­трод­ви­гате­лями с ко­рот­ко­зам­кну­тым ро­тором при­вода на­сос­ных аг­ре­гатов. Для сиг­на­ла об­ратной свя­зи ис­поль­зу­ет­ся сиг­нал с пре­об­ра­зова­теля дав­ле­ния ус­та­нов­ленно­го на на­пор­ной ли­нии на­сосов.

СЧРП вы­пол­ня­ет­ся на ба­зе пре­об­ра­зова­теля час­то­тыло­гичес­ко­го кон­трол­ле­ра и тер­ми­нала с сен­сорным уп­равле­ни­ем.

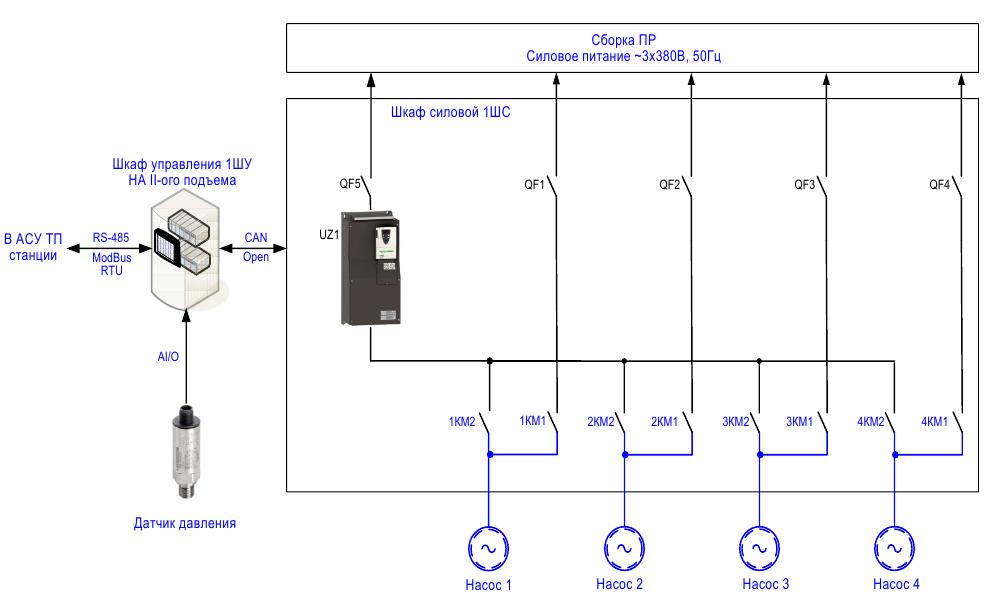

Схе­ма мо­дер­ни­зации элек­троп­ри­вода

Па­рамет­ры дви­гате­лей: Uном = 380В, Pном = 30кВт, n = 2940 об/мин; Кол-во на­сос­ных аг­ре­гатов – 4 шт.

Связь меж­ду кон­трол­ле­ром и пре­об­ра­зова­телем час­то­ты осу­щест­вля­ет­ся по про­токо­лу CANopen. Пре­дус­мотре­на воз­можность под­клю­чения к АСУ ТП вер­хне­го уров­ня по ин­терфей­су RS-485 Modbus RTU.

Конс­трук­тивно сис­те­ма уп­равле­ния сос­то­ит из шка­фа уп­равле­ния, пред­назна­чен­но­го для уп­равле­ния на­соса­ми, шка­фов ком­му­тации для каж­до­го на­соса и шка­фа PLC. Пре­дус­мотре­на воз­можность ра­боты каж­до­го элек­троп­ри­вода как ин­ди­виду­аль­но, так и в сос­та­ве об­щей АСУТП.

Осо­бен­ностью сис­те­мы яв­ля­ет­ся ре­али­зация кас­кадно­го ал­го­рит­ма уп­равле­ния на­соса­ми, ал­го­рит­ма пе­рек­лю­чения ве­дуще­го на­соса для вы­рав­ни­вания мо­торе­сур­са на­сосов.

Внед­ре­ние час­тотно-ре­гули­ру­емо­го при­вода на­сос­ных аг­ре­гатов вто­рого подъ­ема во­доза­бор­ных со­ору­жений поз­во­лило:

  • сни­зить ко­личес­тво пот­ребля­емой элек­тро­энер­гии в ча­сы ми­ниму­ма наг­ру­зок;
  • ста­били­зиро­вать дав­ле­ние на вы­ходе сис­те­мы в ча­сы мак­си­мума наг­ру­зок;
  • улуч­шить уп­равле­ние тех­но­логи­чес­ким про­цес­сом и па­рамет­ры ра­боты на­сос­ных аг­ре­гатов;
  • умень­шить из­нос элек­тро­меха­ничес­ко­го обо­рудо­вания.
