Описание

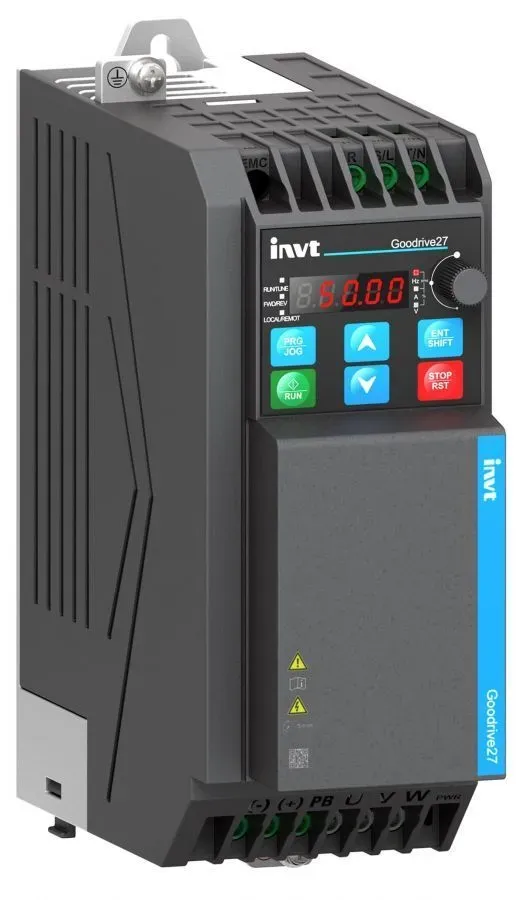

INVT GD27-018G-4-B — это векторный частотный преобразователь мощностью 18 кВт, работающий от трёхфазной сети 380В с выходным током 38 А. Модель относится к серии Goodrive27 и предназначена для общепромышленных применений, где требуется уверенное управление как асинхронными двигателями, так и синхронными двигателями с постоянными магнитами (PMSM).
Компактный корпус с возможностью установки «стенка-к-стенке» помогает экономить место в шкафу автоматики, а степень защиты IP20 предполагает монтаж внутри защищённых электротехнических шкафов. Для приводов этого класса особенно важна перегрузочная способность: серия GD27 поддерживает кратковременную перегрузку до 150% в течение 1 минуты.
Технические преимущества для инженера
-
Двойной режим управления (SVC + U/f): Преобразователь поддерживает скалярный и векторный режимы, что даёт точную регулировку скорости и уверенный пуск под нагрузкой. Это особенно полезно для механизмов с тяжёлым стартом — насосов, компрессоров, конвейеров и мешалок.
-
Перегрузка 150% в течение 1 минуты: Режим кратковременной перегрузки помогает приводу выдерживать пусковые и переходные нагрузки без срабатывания защиты, что повышает надёжность в реальных производственных условиях.
-
Встроенный тормозной прерыватель: Тормозной блок входит в стандартную комплектацию, поэтому для динамического торможения не требуется внешний модуль. Это упрощает схему и экономит место в шкафу управления.
-
Развитая система ввода-вывода: 5 дискретных входов, 2 релейных выхода, 1 дискретный выход, 2 аналоговых входа и 1 аналоговый выход обеспечивают удобную интеграцию в автоматизированные линии без дополнительных плат расширения.
-
RS-485 с Modbus: Встроенный интерфейс RS-485 с поддержкой Modbus позволяет подключать привод к ПЛК и HMI без дополнительных коммуникационных модулей.
-
AVR и встроенный ПИД-регулятор: Автоматическая регулировка напряжения стабилизирует работу при колебаниях сети, а встроенный ПИД-регулятор помогает поддерживать давление, расход или другие технологические параметры в автоматическом режиме.
Типовые задачи и применение
Мощность 18 кВт и трёхфазное питание делают GD27-018G-4-B подходящим решением для широкого круга промышленных задач, где важны плавный пуск, точное регулирование скорости и надёжная работа под нагрузкой.
-
Насосные станции и вентиляция: Поддержание давления, расхода или разрежения в автоматическом режиме по сигналу датчика.
-
Конвейерные и подъёмные системы: Плавный пуск и высокий момент на низких оборотах помогают снизить ударные нагрузки и повысить ресурс механики.
-
Компрессоры и мешалки: Векторное управление особенно полезно там, где нагрузка меняется динамически и требуется стабильная работа двигателя.
-
Деревообработка и металлообработка: Приводы подачи, станки, намотчики и вспомогательные механизмы, где важно точное управление скоростью и моментом.
Подробные электрические характеристики, габаритные чертежи и схемы подключения клемм доступны во вкладке «Характеристики». Полное руководство по эксплуатации можно скачать в разделе «Документация».
Характеристики
-
Производитель
-
Артикул11001-03593
-
Выходной ток38
-
Режим управления нагрузкой/Управление по ВЧХСкалярный и векторный
-
Перегрузочная способность в течение 60 сек150% в течение 1 мин.
-
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряженияЕсть
-
Дискретные входы, в том числе импульсные/Дискретный вход5 дискретных входа
-
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход2 релейных выхода/1 дискретный выход
-
Аналоговые входы/Аналоговый вход2 аналоговых входа
-
Аналоговые выходы/Аналоговый выход1 аналоговый выход
-
Интерфейс RS-485Есть, поддержка протокола Modbus
-
Тормозной ключ/Тормозной блокВстроенный тормозной прерыватель
-
ПИД-регуляторВстроенный
-
Степень защитыIP20
-
Способ установкиВозможность установки «стенка к стенке»
-
Масса кг4,9
-
Количество фаз3
Документация
Kраткое руководство пользователя для компактных ПЧ cерии GD27_V1.0Доставка и оплата
Отгрузка товаров из каталога
Отгрузка и доставка товаров из нашего каталога происходит с нашего склада в г. Санкт-Петербург по адресу Химический переулок д1к2 – бизнес-центр Ракурс. Товары с пометкой –«в наличии» отгружаются на следующей день после размещения заказа. Товары с пометкой «под заказ» отгружаются в течение 4–6 недель с момента размещения заказа.
Доставка товаров из каталога
Наша компания осуществляет отправку компаниями: СДЭК, Деловые Линии, Мастер Пост, DPD. Отгрузки по России рассчитываются в момент отправки согласно тарифам перевозчиков. Оплата - товаров осуществляется на расчетный счет компании по выставленному счету через менеджера компании Ракурс или интернет магазин на сайте
