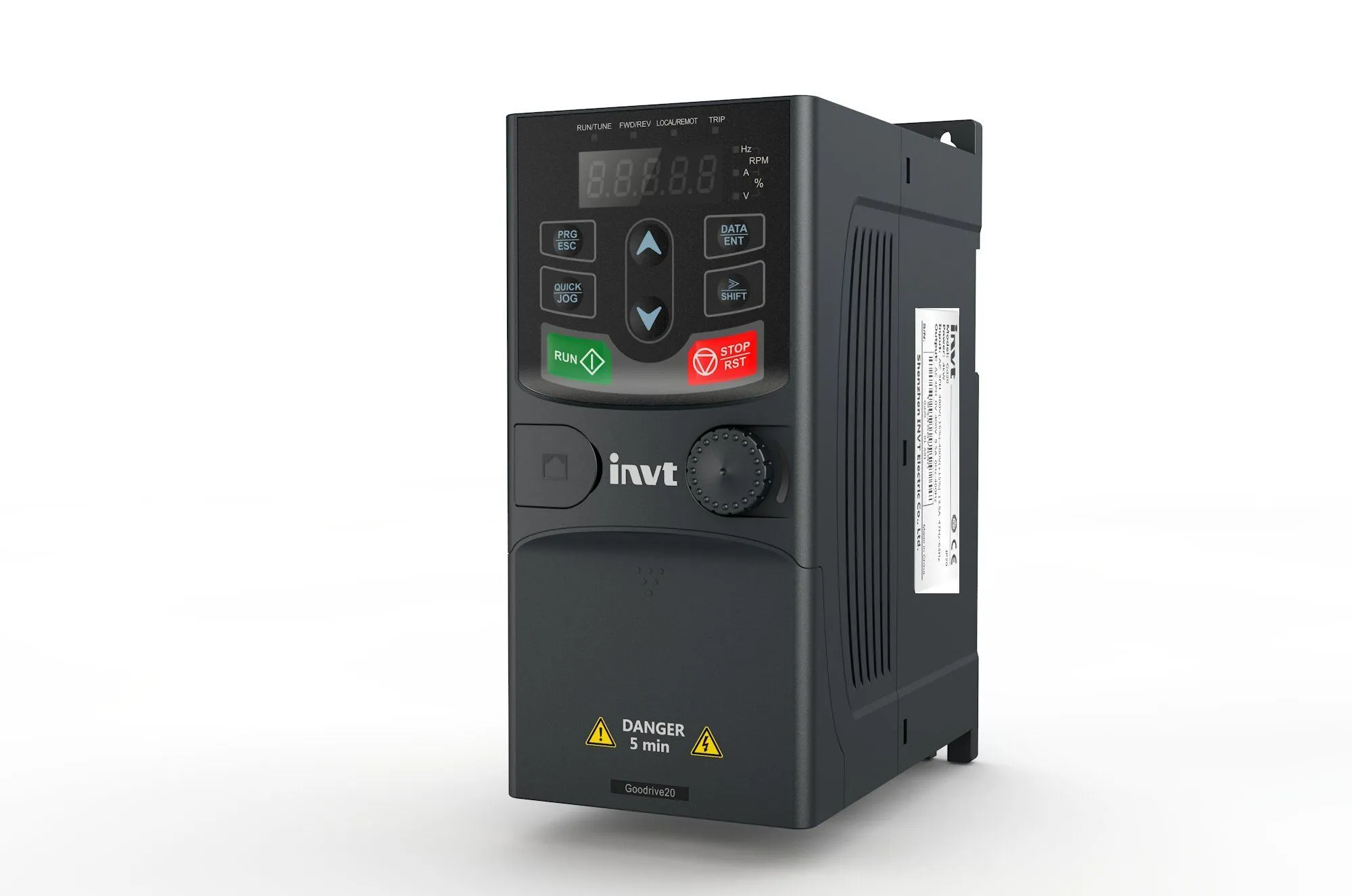

Преобразователь частоты INVT GD20-1R5G-4 1.5кВт
- Производитель
-
- Категория товара
- Преобразователи частоты
- Серия
- GD20
- Артикул
- 00-00001666
- Описание
- Характеристики
- Документация
- Доставка и оплата
Описание
INVT GD20-1R5G-4 — это компактный векторный преобразователь частоты мощностью 1.5 кВт для трехфазных промышленных сетей 380В. Модель является бестселлером серии Goodrive20, сочетая в себе миниатюрные размеры и функционал «взрослых» серий. Это стандарт выбора для производителей фасовочного оборудования, конвейерных систем и пищевых установок.
Преимущества для сборщиков щитов и OEM
Инженеры выбирают GD20-1R5G-4 за удобство монтажа и надежность в эксплуатации:
- Монтаж на DIN-рейку: Компактный «книжный» корпус легко устанавливается на стандартную 35-мм рейку в шкафу автоматики. Поддержка монтажа «стенка-к-стенке» позволяет разместить до 10 приводов в одном ряду, экономя до 30% места в шкафу.
- Встроенный тормозной модуль: Для быстрой остановки линий розлива или упаковочных автоматов вам не нужно покупать внешний прерыватель. Тормозной резистор подключается напрямую к силовым клеммам ПЧ.
- Высокий пусковой момент: Векторное управление (SVC) обеспечивает уверенный старт двигателя под нагрузкой, что критично для шнековых дозаторов и нагруженных транспортеров.
- Защита от пыли: Независимый канал охлаждения защищает электронику от попадания муки, сахарной пудры и древесной пыли, что делает эту модель идеальной для пищевой и деревообрабатывающей промышленности.
Сферы применения (1.5 кВт)
Мощность 1.5 кВт наиболее востребована в следующих узлах:
- Упаковочная отрасль: Приводы термоусадочных машин, этикетировщики, паллетообмотчики.
- Пищевое производство: Насосы перекачки жидкостей, небольшие тестомесы, миксеры.
- Легкая промышленность: Промышленные стиральные машины, центрифуги.
- Вентиляция: Локальные вытяжные системы и вентиляторы поддува.
Управление и возможности
Частотник оснащен встроенным ПИД-регулятором для поддержания давления/температуры и портом RS-485 (Modbus RTU) для связи с контроллерами (PLC). Панель управления съемная (требуется удлинитель), что позволяет вынести пульт на дверцу шкафа для удобства оператора.
Внимание: Модель требует питания 380В (3 фазы). Для однофазной сети 220В выбирайте модель с маркировкой S2. Технические чертежи и инструкция по эксплуатации доступны во вкладке «Характеристики».
Характеристики
-
Производитель
-
Входная частота50/60 Гц
-
Выходная мощность (кВт)1.5 кВт
-
Выходная частота0-400 Гц
-
Тип нагрузки/Тип двигателяАсинхронный двигатель
-
Режим управления нагрузкой/Управление по ВЧХВекторное управление (SVC), управление по U/f характеристике
-
Коэффициент регулирования скорости1:100
-
Точность управления скоростью±0.5%
-
Колебания скоростиМинимальные
-
Время отклика при управлении крутящим моментом/Время разгона/торможенияНастраиваемое
-
Точность управления крутящим моментомВысокая
-
Перегрузочная способность в течение 60 сек1.5
-
Задание частоты/Способы задания частотыЦифровое, аналоговое, через интерфейс RS-485
-
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряженияПоддерживается
-
Отслеживание скорости/Перезапуск с отслеживанием скорости вращенияПоддерживается
-
Защита от сбоев/ЗащитыЗащита от перегрузок, перегрева, короткого замыкания, перепадов напряжения
-
Дискретные входы, в том числе импульсные/Дискретный вход4
-
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход1 релейный
-
Аналоговые входы/Аналоговый вход1
-
Аналоговые выходы/Аналоговый выход1
-
Цифровой входПоддерживается
-
Цифровой выходПоддерживается
-
Интерфейс RS-485Да, поддержка Modbus
-
Встроенные источники питания24 В
-
Тормозной ключ/Тормозной блокОпционально
-
ЭМС фильтрВстроен
-
DC-дроссельНет
-
ПИД-регуляторПоддерживается
-
Температура рабочей среды/Температура эксплуатации-10°C...+50°C
-
Условия эксплуатацииВ помещении, без агрессивных сред
-
Условия хранения/Температура хранения-20°C...+60°C
-
ВысотаДо 1000 м без понижения мощности
-
Степень защитыIP20
-
Режим охлажденияПринудительное воздушное охлаждение
-
Способ установкиВертикальный монтаж
-
Габариты ШГВ1.5
-
Серия ПЧGD20
-
Бессенсорное векторное управлениеПоддерживается
-
Количество фаз3 фазы
Документация
RUS
Каталог GD20-GD200A
Чертеж GD20Доставка и оплата
