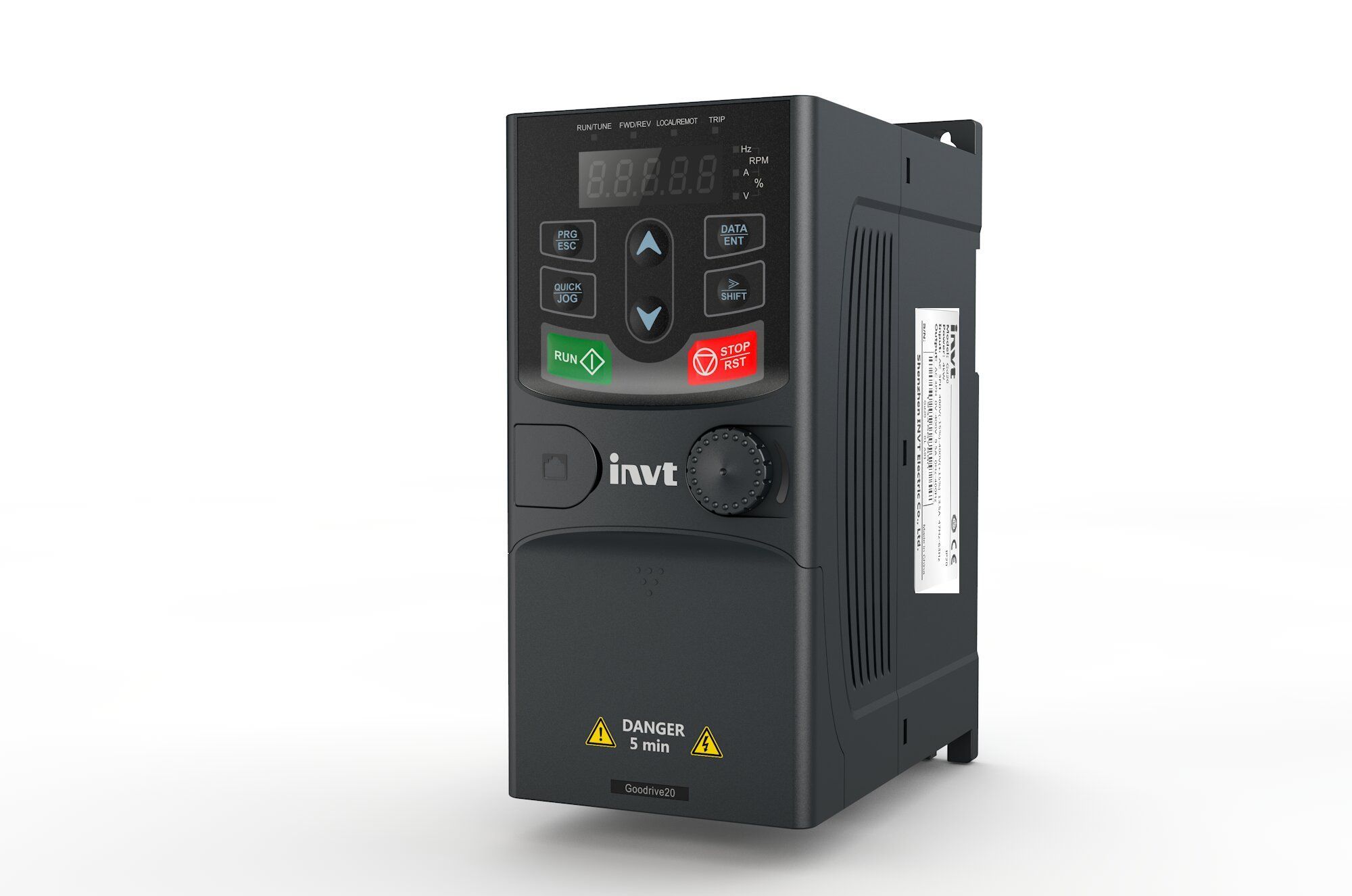

Преобразователь частоты GD20-0R7G-4 0.75кВт

Name: Преобразователь частоты GD20-0R7G-4 0.75кВт
Brand: INVT
SKU: 00-00001665
Availability: InStock

В наличии

По запросу ₽

Описание

Производитель
Категория товара: Преобразователи частоты
Серия: GD20
Артикул: 00-00001665

Подробнее Смотреть все товары серии GD20

Добавить в избранное Добавить в сравнение

Нашли дешевле? Сообщите!

Описание
Характеристики
Документация
Доставка и оплата
Вопросы и ответы

Описание

INVT GD20-0R7G-4 — это трехфазный преобразователь частоты мощностью 0.75 кВт, предназначенный для работы в промышленных сетях 380В. Модель является «младшим братом» в линейке Goodrive20, но сохраняет полный функционал старших версий: векторное управление, встроенный Modbus и высокую перегрузочную способность.

Данный прибор идеально подходит для OEM-производителей станков и сборщиков щитов управления, которым важно сэкономить место на DIN-рейке без потери производительности.

Технические преимущества для микро-автоматизации

Промышленное питание (3 фазы 380В): В отличие от бытовых моделей серии S2, этот частотник разработан для полноценных цеховых сетей. Он обеспечивает стабильную работу при перекосах фаз и просадках напряжения (-15%...+10%).
Установка «Стенка-к-стенке»: Компактный корпус (ширина всего 80 мм) и эффективный теплоотвод позволяют монтировать несколько устройств вплотную друг к другу. Это снижает требования к габаритам электротехнического шкафа.
Векторное управление (SVC): Гарантирует 150% пускового момента. Это значит, что маленький мотор 0.75 кВт сможет без рывков сдвинуть нагруженный транспортер или запустить вязкий смеситель.
Встроенный тормозной ключ: Вам не нужно покупать дополнительные модули для быстрой остановки. Тормозной резистор подключается напрямую к клеммам ПЧ.

Сферы применения

Модель GD20-0R7G-4 широко используется для автоматизации вспомогательных узлов:

Конвейерные системы: Малые ленточные транспортеры, подающие устройства, рольганги.
Упаковочное оборудование: Фасовочные автоматы, этикетировщики, обмотчики.
Пищевая промышленность: Небольшие насосы-дозаторы, мешалки, шнеки подачи ингредиентов.
Текстильные станки: Управление намоткой нити (функция PID-регулирования).

Интерфейсы и защита

Преобразователь оснащен портом RS-485 (Modbus RTU) для связи с ПЛК. Печатные платы покрыты защитным акриловым лаком, а система охлаждения изолирована от электроники, что предотвращает оседание токопроводящей пыли внутри корпуса.

Внимание: Данная модель требует трехфазного питания 380В. Для подключения к однофазной сети 220В выбирайте модели с индексом S2. Техническая документация, размеры и схема подключения доступны во вкладке «Характеристики».

Характеристики

Производитель

INVT
Входная частота

50/60 Гц
Выходная мощность (кВт)

0.75 кВт
Выходная частота

0-400 Гц
Тип нагрузки/Тип двигателя

Асинхронный двигатель
Режим управления нагрузкой/Управление по ВЧХ

Векторное управление (SVC), управление по U/f характеристике
Коэффициент регулирования скорости

1:100
Точность управления скоростью

±0.5%
Колебания скорости

Минимальные
Время отклика при управлении крутящим моментом/Время разгона/торможения

Настраиваемое
Точность управления крутящим моментом

Высокая
Перегрузочная способность в течение 60 сек

1.5
Задание частоты/Способы задания частоты

Цифровое, аналоговое, через интерфейс RS-485
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряжения

Поддерживается
Отслеживание скорости/Перезапуск с отслеживанием скорости вращения

Поддерживается
Защита от сбоев/Защиты

Защита от перегрузок, перегрева, короткого замыкания, перепадов напряжения
Дискретные входы, в том числе импульсные/Дискретный вход

3
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход

1
Аналоговые входы/Аналоговый вход

1
Аналоговые выходы/Аналоговый выход

1
Цифровой вход

Поддерживается
Цифровой выход

Поддерживается
Интерфейс RS-485

Да, поддержка Modbus
Встроенные источники питания

24 В
Тормозной ключ/Тормозной блок

Опционально
ЭМС фильтр

Встроен
DC-дроссель

Нет
ПИД-регулятор

Поддерживается
Температура рабочей среды/Температура эксплуатации

-10°C...+50°C
Условия эксплуатации

В помещении, без агрессивных сред
Условия хранения/Температура хранения

-20°C...+60°C
Высота

До 1000 м без понижения мощности
Степень защиты

IP20
Режим охлаждения

Принудительное воздушное охлаждение
Способ установки

Вертикальный монтаж
Габариты ШГВ

0.75
Серия ПЧ

GD20
Бессенсорное векторное управление

Поддерживается
Количество фаз

3 фазы (вход) / 3 фазы (выход)
