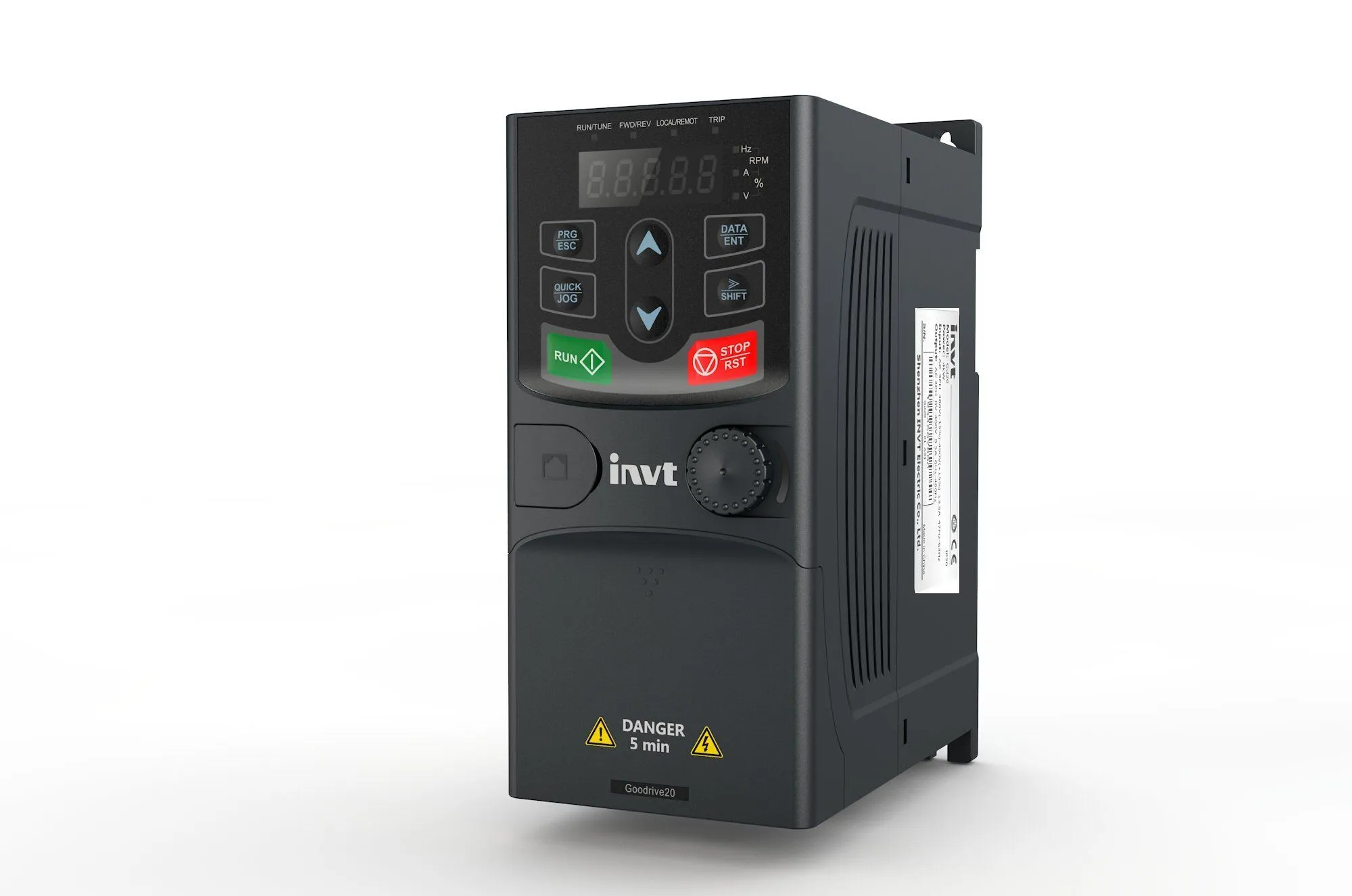

Преобразователь частоты INVT GD20-0R7G-S2 0.75кВт

Name: Преобразователь частоты INVT GD20-0R7G-S2 0.75кВт
Brand: INVT
SKU: 00-00001663
Price: 8356 RUB
Availability: InStock

В наличии

8356 ₽

Описание

Производитель
Категория товара: Преобразователи частоты
Серия: GD20
Артикул: 00-00001663

Подробнее Смотреть все товары серии GD20

Добавить в избранное Добавить в сравнение

Нашли дешевле? Сообщите!

Описание
Характеристики
Документация
Доставка и оплата
Вопросы и ответы

Описание

INVT GD20-0R7G-S2 — векторный преобразователь частоты 0,75 кВт для питания трехфазного асинхронного двигателя 220 В от однофазной сети. Выход 4,2 А, SVC/V/f, 0—400 Гц, RS-485 Modbus, встроенный тормозной транзистор, 5 дискретных и 2 аналоговых входа, монтаж на DIN-рейку.

INVT GD20-0R7G-S2 для трехфазного двигателя 220 В от однофазной сети

GD20-0R7G-S2 подключается к однофазной питающей сети 220 В и формирует трехфазное регулируемое напряжение для асинхронного двигателя. Мощность двигателя не должна превышать 0,75 кВт, а номинальный ток по шильдику — 4,2 А.

Перед подключением требуется проверить напряжение обмоток и допустимую схему соединения:

двигатель 220/380 В подключается треугольником на 220 В;
двигатель с номиналом 380/660 В не получит расчетное напряжение;
однофазный конденсаторный двигатель к трехфазному выходу ПЧ не подключается;
аппарат защиты и питающий кабель выбираются с учетом входного тока 9,3 А;
выход ПЧ нельзя подключать через контактор, размыкаемый во время работы двигателя.

Соответствие проверяется по току, а не только по мощности. Двигатель 0,75 кВт с номинальным током выше 4,2 А требует преобразователя большей мощности.

Векторное SVC-управление и работа под переменной нагрузкой

Преобразователь поддерживает скалярное управление SVPWM/V/f и бездатчиковое векторное управление SVC. Режим V/f применяют для насосных и вентиляторных механизмов с предсказуемой характеристикой нагрузки. SVC используют для конвейеров, мешалок, станочных узлов и механизмов, которым требуется момент на малой частоте.

Параметр	Значение	Практическое значение
Пусковой момент	150% при 0,5 Гц	Пуск механизма под нагрузкой без датчика скорости
Диапазон регулирования скорости	1:100	Работа на пониженной частоте с контролем момента
Точность скорости	±0,2%	Стабилизация частоты вращения при изменении нагрузки
Колебание скорости	±0,3%	Ограничение отклонений в установившемся режиме
Отклик момента	Менее 20 мс	Реакция на скачкообразное изменение нагрузки
Перегрузка	150% в течение 60 с	Кратковременная работа при повышенном моменте
Перегрузка	180% в течение 10 с	Прохождение тяжелого участка рабочего цикла
Перегрузка	200% в течение 1 с	Компенсация краткого динамического броска

Для корректной работы SVC выполняется автонастройка двигателя. Вращательная автонастройка дает полный набор параметров, но требует возможности свободного вращения вала. Статическая автонастройка применяется, когда двигатель нельзя отсоединить от механизма.

Подключение датчиков, кнопок и исполнительных цепей

GD20-0R7G-S2 может работать как автономный узел управления приводом или получать команды от внешнего ПЛК, релейной автоматики и системы диспетчеризации.

S1—S4 используются для пуска, останова, реверса, аварийной блокировки и выбора фиксированных частот.
HDI принимает импульсный сигнал с частотой до 50 кГц или используется как дополнительный дискретный вход.
AI2 принимает сигнал 0—10 В или 0—20 мА. Тип сигнала выбирается аппаратным переключателем.
AI3 принимает двуполярный сигнал −10…+10 В и может применяться для задания направления и скорости.
AO1 и AO2 формируют сигналы 0—10 В или 0—20 мА для передачи частоты, тока, нагрузки и других параметров.
Y1 представляет собой программируемый транзисторный выход с открытым коллектором.
RO1 и RO2 являются перекидными релейными выходами с допустимой нагрузкой 3 А при 250 В AC или 1 А при 30 В DC.

Встроенный PID-регулятор поддерживает давление, расход или другой технологический параметр по аналоговому сигналу обратной связи. Датчик и источник его питания подбираются отдельно.

Интеграция с ПЛК и диспетчеризацией по RS-485 Modbus

Интерфейс RS-485 работает в двухпроводном полудуплексном режиме. Преобразователь поддерживает Modbus RTU и Modbus ASCII со скоростью от 1200 до 57600 бит/с.

Для организации линии связи требуется:

Назначить каждому устройству уникальный адрес Modbus.
Установить одинаковую скорость, формат данных и контроль четности на всех узлах.
Использовать экранированную витую пару с отдельным проводником сигнальной земли.
Подключать устройства последовательной шиной без длинных ответвлений.
Устанавливать согласующие резисторы 120 Ом на физических концах протяженной линии.
Прокладывать кабель связи отдельно от моторных и силовых проводников.
Настроить тайм-аут контроля связи и реакцию ПЧ на отсутствие команд.

Параметр P14.05 определяет поведение при ошибке обмена. Преобразователь может сформировать аварию с выбегом, продолжить работу без аварийного отключения либо остановить двигатель выбранным способом. Безопасное состояние закрепляется в проектном алгоритме и проверяется при пусконаладке.

Функция простого ПЛК не является программируемым контроллером стандарта IEC 61131-3. Она выполняет последовательность заданных ступеней частоты и времени. Параметры преобразователя сохраняются в EEPROM без батареи.

Торможение, резистор и защита звена постоянного тока

В GD20-0R7G-S2 установлен тормозной транзистор. Тормозной резистор в корпус преобразователя не входит и подключается снаружи. Он рассеивает энергию, возвращаемую двигателем при быстром снижении скорости или работе с инерционной нагрузкой.

Параметр тормозной цепи	Значение
Базовый номинал для 100% тормозного момента	192 Ом
Минимально допустимое сопротивление	42 Ом
Расчетная мощность при ПВ 10%	0,11 кВт
Расчетная мощность при ПВ 50%	0,56 кВт
Расчетная мощность при ПВ 80%	0,90 кВт

Сопротивление нельзя снижать ниже 42 Ом, поскольку ток тормозного ключа выйдет за допустимый предел. Мощность резистора определяется длительностью торможения, частотой циклов, моментом инерции и требуемым временем останова.

Для электромагнитной совместимости встроенного фильтра категории C3 у этой модели нет. Соответствие IEC 61800-3 категории C3 обеспечивается внешним ЭМС-фильтром. Для категории C2 применяются входной FLT-PS2010H-B и выходной FLT-L04006L-B либо эквивалентные элементы, подтвержденные проектным расчетом.

Монтаж в шкафу, охлаждение и снижение мощности

Корпус IP20 рассчитан на установку внутри распределительного шкафа. Открытый монтаж в зоне с пылью, каплями воды, токопроводящей взвесью или конденсатом не допускается.

Преобразователь устанавливается вертикально на монтажную панель или DIN-рейку.
Воздушный поток вентилятора не должен перекрываться кабелями и соседними аппаратами.
Силовые и управляющие проводники прокладываются раздельно.
Экран моторного кабеля подключается к заземленной металлической поверхности с минимальной длиной неэкранированного участка.
При температуре выше +40 °C номинальный ток снижается на 1% на каждый дополнительный 1 °C.
Рабочий диапазон заканчивается при +50 °C.
При высоте более 1000 м характеристики снижаются на 1% на каждые 100 м.
Эксплуатация выше 3000 м требует согласования с INVT.
Относительная влажность должна оставаться ниже 90% без образования конденсата.

Система диагностики контролирует сверхток, перенапряжение, пониженное напряжение, перегрев, потерю входной или выходной фазы, перегрузку, внешнюю аварию, ошибку RS-485 и ошибку EEPROM. Устранение аварии выполняется после определения причины, а не путем многократного автоматического сброса.

Характеристики

Производитель

INVT
Артикул

00-00001663
Входная частота

50/60 Гц
Выходная частота

0-400 Гц
Тип нагрузки/Тип двигателя

Асинхронный двигатель
Режим управления нагрузкой/Управление по ВЧХ

Векторное управление (SVC), управление по U/f характеристике
Коэффициент регулирования скорости

1:100
Точность управления скоростью

±0.5%
Колебания скорости

Минимальные
Время отклика при управлении крутящим моментом/Время разгона/торможения

Настраиваемое
Точность управления крутящим моментом

Высокая
Перегрузочная способность в течение 60 сек

1.5
Задание частоты/Способы задания частоты

Цифровое, аналоговое, через интерфейс RS-485
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряжения

Поддерживается
Отслеживание скорости/Перезапуск с отслеживанием скорости вращения

Поддерживается
Защита от сбоев/Защиты

Защита от перегрузок, перегрева, короткого замыкания, перепадов напряжения
Дискретные входы, в том числе импульсные/Дискретный вход

3
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход

1
Аналоговые входы/Аналоговый вход

1
Аналоговые выходы/Аналоговый выход

1
Цифровой вход

Поддерживается
Цифровой выход

Поддерживается
Интерфейс RS-485

Да, поддержка Modbus
Встроенные источники питания

24 В
Тормозной ключ/Тормозной блок

Опционально
ЭМС фильтр

Встроен
DC-дроссель

Нет
ПИД-регулятор

Поддерживается
Температура рабочей среды/Температура эксплуатации

-10°C...+50°C
Условия эксплуатации

В помещении, без агрессивных сред
Условия хранения/Температура хранения

-20°C...+60°C
Высота

До 1000 м без понижения мощности
Степень защиты

IP20
Режим охлаждения

Принудительное воздушное охлаждение
Способ установки

Вертикальный монтаж
Габариты ШГВ

0.75
Серия ПЧ

GD20
Бессенсорное векторное управление

Поддерживается
Количество фаз

1 фаза (вход) / 3 фазы (выход)

Документация

RUS

Каталог GD20-GD200A

Руководство по эксплуатации GD20

GD20 Руководство по эксплуатации (Ru)

GD20 Catalog(EN)-(V1.0)

Чертеж GD20

Доставка и оплата

Отгрузка товаров из каталога

Отгрузка и доставка товаров из нашего каталога происходит с нашего склада в г. Санкт-Петербург по адресу Химический переулок д1к2 – бизнес-центр Ракурс. Товары с пометкой –«в наличии» отгружаются на следующей день после размещения заказа. Товары с пометкой «под заказ» отгружаются в течение 4–6 недель с момента размещения заказа.

Доставка товаров из каталога

Наша компания осуществляет отправку компаниями: СДЭК, Деловые Линии, Мастер Пост, DPD. Отгрузки по России рассчитываются в момент отправки согласно тарифам перевозчиков. Оплата - товаров осуществляется на расчетный счет компании по выставленному счету через менеджера компании Ракурс или интернет магазин на сайте

Доставка и оплата

Вопросы и ответы

Можно ли подключить к GD20-0R7G-S2 двигатель 380 В?

Подключение допускается, если на шильдике указано напряжение 220/380 В и обмотки можно соединить треугольником на 220 В. Двигатель с номиналом 380/660 В не получит требуемое напряжение от выхода 3×220 В. Номинальный ток двигателя не должен превышать 4,2 А.

Требуется ли внешний ПЛК для регулирования давления или расхода?

Для одного регулируемого параметра внешний ПЛК не обязателен. Встроенный PID-регулятор принимает сигнал обратной связи и изменяет выходную частоту. Функция простого ПЛК выполняет многоступенчатый профиль. Внешний контроллер требуется для межблокировок, обработки нескольких датчиков, архивирования, распределенного управления и сложной последовательной логики.

Сохраняются ли настройки при отключении питания?

Параметры сохраняются в EEPROM, батарея не требуется. Для простого ПЛК отдельно задается сохранение текущей ступени и рабочей частоты. Автоматический пуск после восстановления питания включается отдельным параметром и по умолчанию отключен.

Что произойдет при потере связи RS-485?

Реакция задается параметрами преобразователя. Возможны авария с выбегом, продолжение работы без аварийного отключения или управляемый останов. Режим выбирается с учетом кинематики механизма, требований функциональной безопасности и допустимости сохранения последнего задания.

Подбор и ввод в эксплуатацию

Перед заказом требуется проверить шильдик двигателя, схему соединения обмоток, номинальный ток, характер нагрузки, время разгона и останова, длину моторного кабеля и требования по ЭМС. Для подготовки коммерческого предложения необходимо передать фото шильдика двигателя и описание механизма. По этим данным выполняется проверка совместимости GD20-0R7G-S2, расчет тормозного резистора, выбор внешнего фильтра и подготовка перечня оборудования для монтажа и пусконаладки.
