Описание

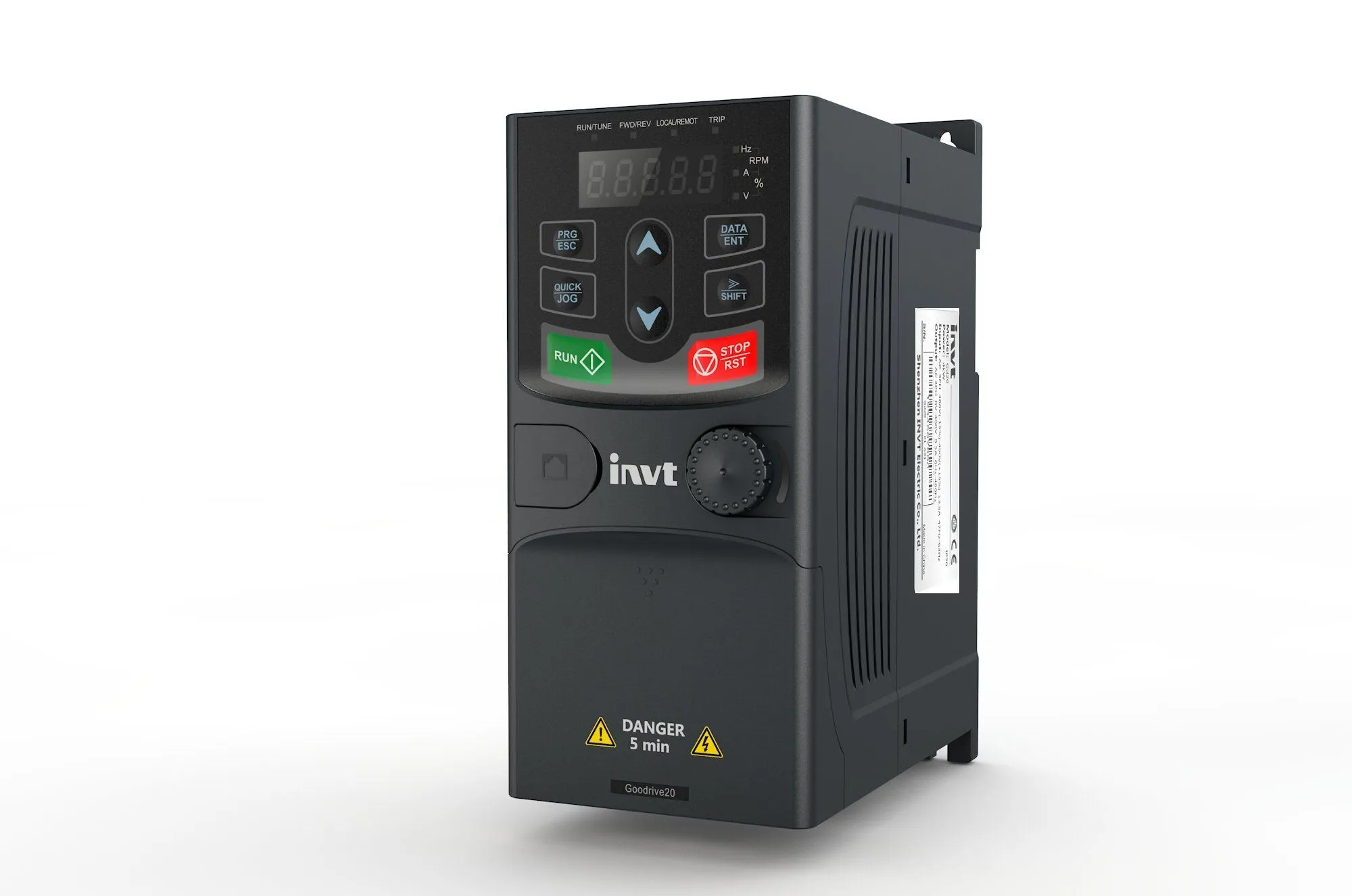

INVT GD20-0R7G-SS2 — это компактный однофазный преобразователь частоты мощностью 0.75 кВт. Устройство предназначено для подключения промышленных трехфазных асинхронных двигателей к стандартной бытовой сети 220В. Это идеальное решение для частных мастерских, гаражей и малых производств, где отсутствует трехфазный ввод 380В.
Главная функция: «3 фазы из розетки»
Модель преобразует одну фазу (220В) в три фазы (220В), позволяя плавно регулировать обороты двигателя без потери мощности.
- Схема подключения: Для корректной работы с этим ПЧ обмотки вашего электродвигателя должны быть переключены в схему «Треугольник» (Delta / Δ) на 220В. Это позволяет получить номинальный крутящий момент, как при работе от промышленной сети.
- Векторное управление (SVC): Обеспечивает высокий момент на валу даже на низких частотах. Это критично для точильных станков (гриндеров), сверлильных станков и гончарных кругов, где важно, чтобы круг не останавливался под нагрузкой.
Технические преимущества модели 0.75 кВт
- Компактность: Корпус шириной менее 80 мм легко помещается в небольшие щитки управления или монтируется непосредственно на станину оборудования.
- Встроенный тормозной модуль: Частотник оснащен прерывателем. Вы можете подключить тормозной резистор для мгновенной остановки двигателя (актуально для шпинделей и циркулярных пил).
- Защита мотора: Устройство защищает двигатель от перегрева, перегрузки по току и скачков напряжения в бытовой сети, продлевая жизнь оборудованию.
Примеры применения
GD20-0R7G-SS2 является бестселлером для автоматизации малого оборудования:
- Домашние мастерские: Гриндеростроение (регулировка скорости ленты), токарные станки (ТВ-4, ТВ-6 и аналоги), фрезерные станки.
- Пищевое оборудование: Тестомесы, фаршемесы, небольшие кремовалки (работа от розетки 220В).
- Вентиляция: Управление скоростью вытяжных вентиляторов в кафе и сервисных центрах.
Управление и интеграция
Преобразователь имеет съемную панель управления (можно вынести на корпус шкафа) и поддерживает протокол Modbus RTU (RS-485) для подключения к системам «Умный дом» или промышленным контроллерам.
Важно: Убедитесь, что шильдик вашего двигателя допускает подключение 220В (обычно маркировка 220/380В). Схема подключения и инструкция по настройке доступны во вкладке «Документация».
Характеристики
-
Производитель
-
Входная частота50/60 Гц
-
Выходная мощность (кВт)0.75 кВт
-
Выходная частота0-400 Гц
-
Тип нагрузки/Тип двигателяАсинхронный двигатель
-
Режим управления нагрузкой/Управление по ВЧХВекторное управление (SVC), управление по U/f характеристике
-
Коэффициент регулирования скорости1:100
-
Точность управления скоростью±0.5%
-
Колебания скоростиМинимальные
-
Время отклика при управлении крутящим моментом/Время разгона/торможенияНастраиваемое
-
Точность управления крутящим моментомВысокая
-
Перегрузочная способность в течение 60 сек1.5
-
Задание частоты/Способы задания частотыЦифровое, аналоговое, через интерфейс RS-485
-
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряженияПоддерживается
-
Отслеживание скорости/Перезапуск с отслеживанием скорости вращенияПоддерживается
-
Защита от сбоев/ЗащитыЗащита от перегрузок, перегрева, короткого замыкания, перепадов напряжения
-
Дискретные входы, в том числе импульсные/Дискретный вход3
-
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход1
-
Аналоговые входы/Аналоговый вход1
-
Аналоговые выходы/Аналоговый выход1
-
Цифровой входПоддерживается
-
Цифровой выходПоддерживается
-
Интерфейс RS-485Да, поддержка Modbus
-
Встроенные источники питания24 В
-
Тормозной ключ/Тормозной блокОпционально
-
ЭМС фильтрВстроен
-
DC-дроссельНет
-
ПИД-регуляторПоддерживается
-
Температура рабочей среды/Температура эксплуатации-10°C...+50°C
-
Условия эксплуатацииВ помещении, без агрессивных сред
-
Условия хранения/Температура хранения-20°C...+60°C
-
ВысотаДо 1000 м без понижения мощности
-
Степень защитыIP20
-
Режим охлажденияПринудительное воздушное охлаждение
-
Способ установкиВертикальный монтаж
-
Габариты ШГВ0.75
-
Бессенсорное векторное управлениеПоддерживается
-
Количество фаз1 фаза (вход) / 3 фазы (выход)
