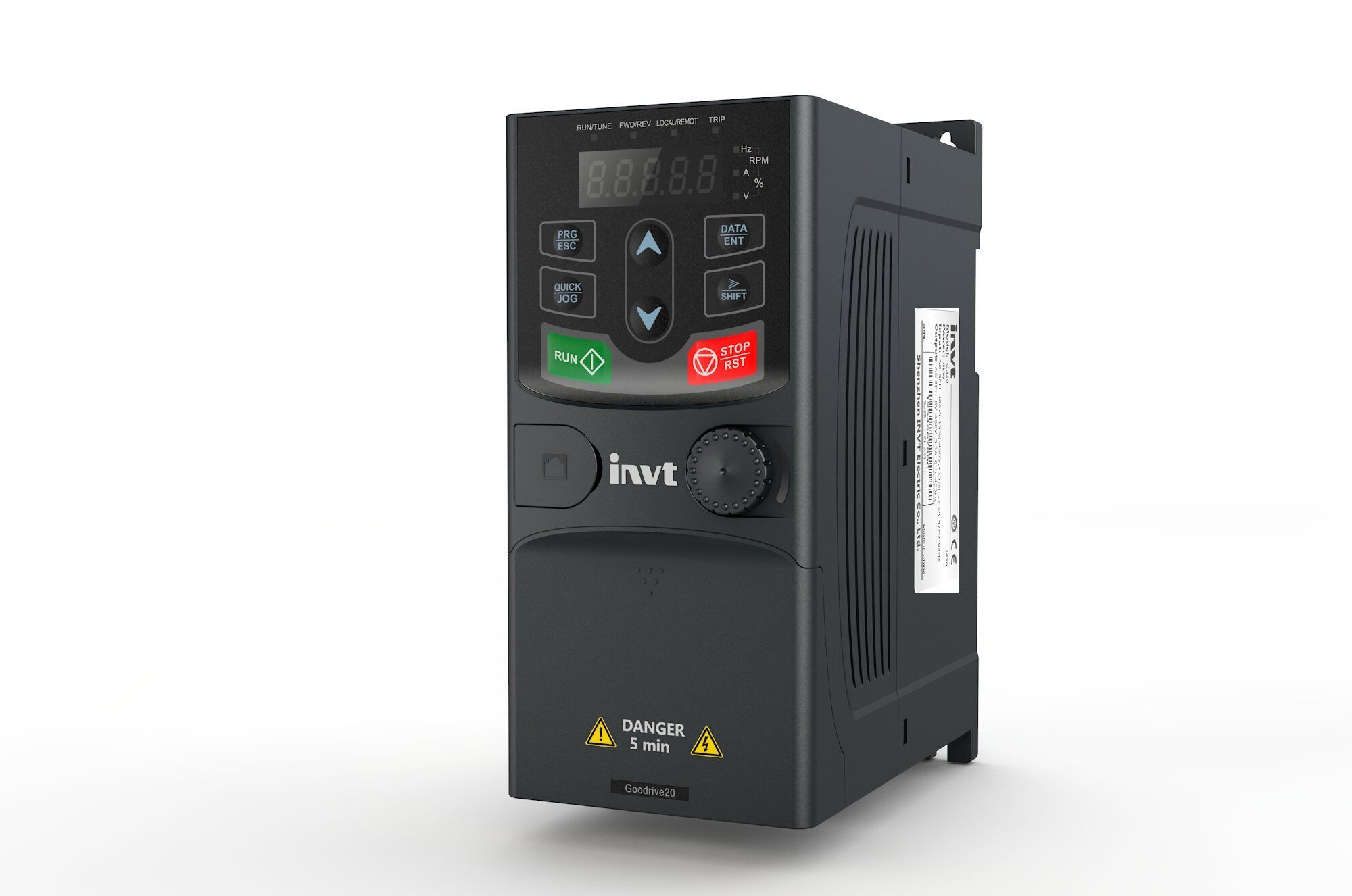

Преобразователь частоты GD20-045G-4 45кВт

Name: Преобразователь частоты GD20-045G-4 45кВт
Brand: INVT
Availability: InStock

В наличии

По запросу ₽

Описание

Производитель
Категория товара: Преобразователи частоты
Серия: GD20

Подробнее Смотреть все товары серии GD20

Добавить в избранное Добавить в сравнение

Нашли дешевле? Сообщите!

Описание
Характеристики
Документация
Доставка и оплата
Вопросы и ответы

Описание

INVT GD20-045G-4 — это мощный векторный инвертор серии Goodrive20, разработанный для управления трехфазными асинхронными двигателями номиналом 45 кВт (380В). Модель относится к классу Heavy Duty (тяжелый режим G), обеспечивая номинальный выходной ток порядка 90 А (в зависимости от настройки несущей частоты).

Данный преобразователь отличается высокой плотностью мощности и предназначен для ответственных узлов, где требуется перегрузочная способность и надежная работа в режиме 24/7.

Технические особенности модели 45 кВт

При проектировании шкафов управления с использованием GD20-045G-4 важно учитывать следующие нюансы:

Конфигурация тормозного контура: В отличие от младших моделей серии, на мощности 45 кВт тормозной модуль (прерыватель) является внешним. Для задач с быстрой остановкой инерционных механизмов (центрифуги, дымососы) необходимо дополнительно укомплектовать частотник внешним модулем DBU и тормозным резистором.
Векторное управление (SVC): Алгоритм бессенсорного векторного контроля гарантирует высокий крутящий момент на валу двигателя даже на низких частотах, что критично для запуска загруженных дробилок, шнеков и экструдеров.
Охлаждение и защита: Прибор оснащен мощной системой принудительного охлаждения с независимым воздушным каналом. Это предотвращает оседание пыли на силовых ключах и плате управления, снижая риск пробоя.
Встроенный C3 фильтр (опционально): Проверьте комплектацию, часто модели этой мощности поставляются со встроенными EMC-фильтрами для снижения помех в сеть.

Сферы применения

Благодаря высокой надежности и поддержке промышленных протоколов, GD20-045G-4 широко используется в:

Горнодобывающей и перерабатывающей отрасли: Щековые дробилки, шаровые мельницы, грохоты.
Компрессорном оборудовании: Винтовые компрессоры большой производительности (экономия электроэнергии до 30% за счет регулирования оборотов).
Тяжелом машиностроении: Главные приводы прессов и прокатных станов.

Управление и интеграция

Частотный преобразователь поддерживает интеграцию в SCADA-системы через встроенный интерфейс RS-485 (Modbus RTU). Съемная панель управления с функцией копирования параметров позволяет быстро перенести настройки на несколько устройств, ускоряя пусконаладку линии.

Внимание: для подбора внешнего тормозного модуля (DBU) и резисторов обратитесь к руководству пользователя. Скачать документацию и чертежи можно во вкладке «Характеристики».

Характеристики

Производитель

INVT
Входная частота

50/60 Гц
Выходная мощность (кВт)

45 кВт
Выходная частота

0-400 Гц
Тип нагрузки/Тип двигателя

Асинхронные электродвигатели
Режим управления нагрузкой/Управление по ВЧХ

Векторное управление
Коэффициент регулирования скорости

1:100
Точность управления скоростью

±0.5%
Колебания скорости

≤0.1%
Время отклика при управлении крутящим моментом/Время разгона/торможения

≤20 мс
Точность управления крутящим моментом

±5%
Перегрузочная способность в течение 60 сек

1.5
Задание частоты/Способы задания частоты

Потенциометр, 0-10 В, RS-485
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряжения

Есть
Отслеживание скорости/Перезапуск с отслеживанием скорости вращения

Есть
Защита от сбоев/Защиты

Перегрев, перегрузка, короткое замыкание
Дискретные входы, в том числе импульсные/Дискретный вход

5
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход

1
Аналоговые входы/Аналоговый вход

2
Аналоговые выходы/Аналоговый выход

1
Цифровой вход

1
Цифровой выход

1
Интерфейс RS-485

Есть
Встроенные источники питания

24 В
Тормозной ключ/Тормозной блок

Есть
ЭМС фильтр

Есть
DC-дроссель

Есть
ПИД-регулятор

Есть
Температура рабочей среды/Температура эксплуатации

-10°C до +50°C
Условия эксплуатации

Внутренние
Условия хранения/Температура хранения

-40°C до +70°C
Высота

≤1000 м
Степень защиты

IP20
Режим охлаждения

Вентилятор
Способ установки

На монтажной плите
Габариты ШГВ

45
Серия ПЧ

GD20
Бессенсорное векторное управление

Есть
Количество фаз

3

Документация

RUS

Каталог GD20-GD200A

Руководство по эксплуатации GD20

GD20 Руководство по эксплуатации (Ru)

GD20 Catalog(EN)-(V1.0)

Чертеж GD20

Доставка и оплата

Отгрузка товаров из каталога

Отгрузка и доставка товаров из нашего каталога происходит с нашего склада в г. Санкт-Петербург по адресу Химический переулок д1к2 – бизнес-центр Ракурс. Товары с пометкой –«в наличии» отгружаются на следующей день после размещения заказа. Товары с пометкой «под заказ» отгружаются в течение 4–6 недель с момента размещения заказа.

Доставка товаров из каталога

Наша компания осуществляет отправку компаниями: СДЭК, Деловые Линии, Мастер Пост, DPD. Отгрузки по России рассчитываются в момент отправки согласно тарифам перевозчиков. Оплата - товаров осуществляется на расчетный счет компании по выставленному счету через менеджера компании Ракурс или интернет магазин на сайте

Доставка и оплата

Вопросы и ответы

В чём особенности преобразователя частоты INVT GD20-045G-4?

Модель GD20-045G-4 предназначена для управления трехфазными асинхронными двигателями мощностью до 45 кВт. Обеспечивает плавное регулирование скорости вращения, защиту двигателя и снижение пусковых токов в промышленных системах.

Где используется GD20-045G-4?

Устройство применяется в вентиляционных установках, насосных станциях, компрессорных агрегатах, производственных линиях, конвейерах и системах подачи. Подходит для непрерывной и цикличной эксплуатации.

Какие функции поддерживает GD20-045G-4?

Преобразователь оснащён векторным управлением, цифровыми/аналоговыми входами, встроенными защитами, тормозным модулем, ПИД-регулятором, интерфейсом RS-485 (Modbus RTU) и ЭМС-фильтрами.
