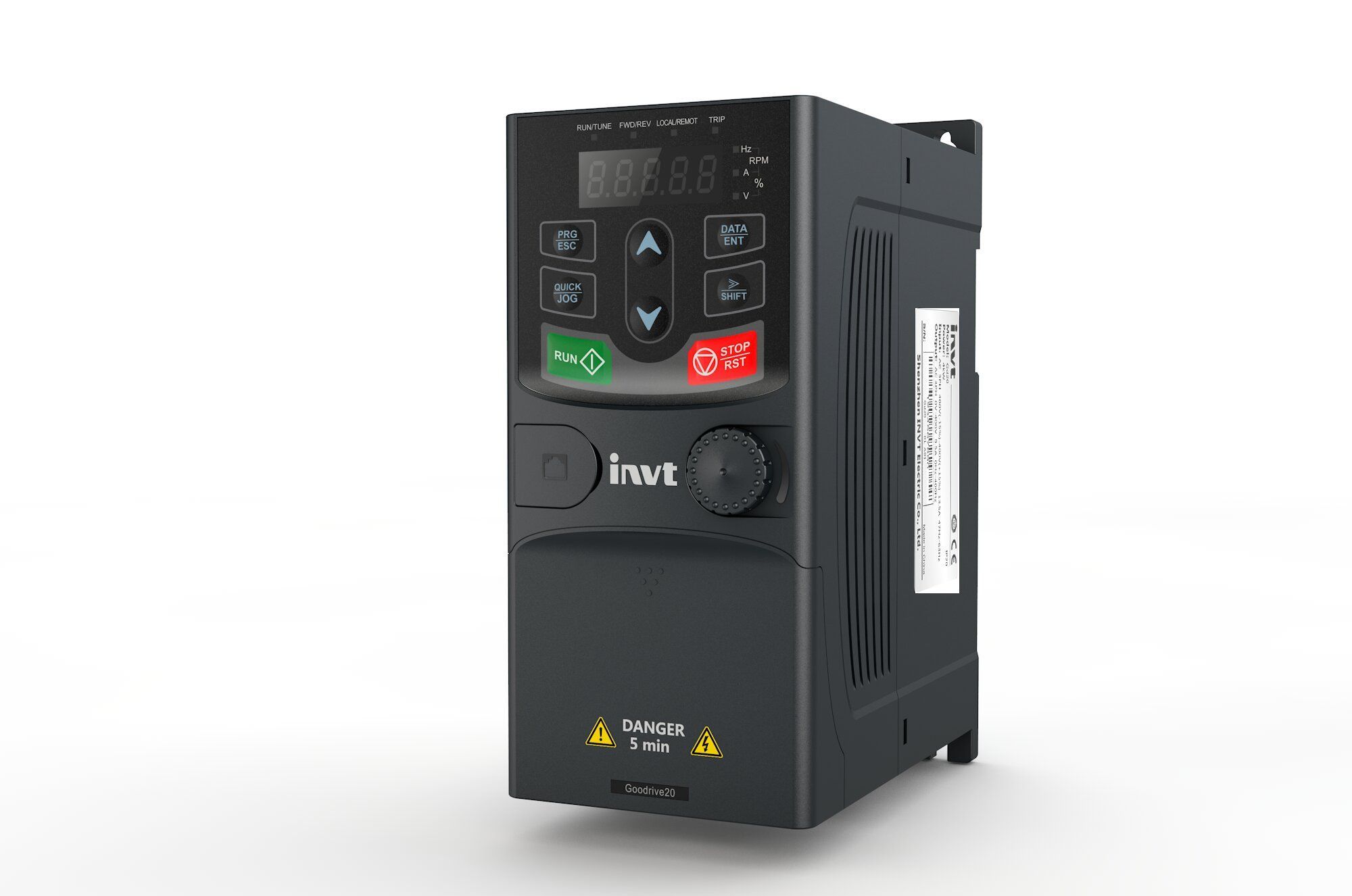

Частотный преобразователь invt gd20-004g-4

Name: Частотный преобразователь invt gd20-004g-4
Brand: INVT
Availability: InStock

В наличии

По запросу ₽

Описание

Производитель
Категория товара: Преобразователи частоты
Серия: GD20

Подробнее Смотреть все товары серии GD20

Добавить в избранное Добавить в сравнение

Нашли дешевле? Сообщите!

Описание
Характеристики
Документация
Доставка и оплата

Описание

INVT GD20-011G-4 — это мощный общепромышленный преобразователь частоты номиналом 11 кВт для трехфазных сетей 380В. Устройство относится к серии Goodrive20 и рассчитано на работу в «тяжелом» режиме (G — General Purpose) с постоянным моментом нагрузки. Это оптимальное решение для модернизации электроприводов, где требуется высокая перегрузочная способность и точный контроль скорости без использования датчиков обратной связи.

Ключевые технические преимущества

Инженеры выбирают GD20-011G-4 за сочетание функциональности и надежности в компактном корпусе:

Встроенный тормозной модуль (Braking Unit): Одно из главных преимуществ данной модели. В отличие от многих конкурентов на 11 кВт, здесь тормозной прерыватель уже встроен. Для быстрой остановки инерционных механизмов (центрифуги, барабаны) вам нужно лишь подключить резисторы к силовым клеммам. Это экономит бюджет и место в шкафу.
Высокий пусковой момент (SVC): Благодаря бессенсорному векторному управлению, частотник выдает 150% момента уже на частоте 0.5 Гц. Это гарантирует уверенный старт загруженного оборудования (например, экструдера с застывшим сырьем или нагруженного конвейера).
Надежность в цеховых условиях: Система охлаждения имеет независимый воздушный канал. Уличный или цеховой воздух, проходящий через радиатор, не контактирует с платами управления, что защищает электронику от токопроводящей пыли.
Защита двигателя: Полный пакет защит (более 10 типов), включая защиту от короткого замыкания на землю, потери фазы (вход/выход) и перегрева.

Сферы применения

Модель 11 кВт (GD20-011G-4) является стандартом для автоматизации следующих узлов:

Тяжелая промышленность: Шнековые прессы, дробилки пластика и камня, экструдеры.
Станочное оборудование: Главные приводы токарных и фрезерных станков, миксеры и мешалки вязких смесей.
Насосы и вентиляторы: Управление мощными дымососами и насосами (встроенный ПИД-регулятор позволяет работать в замкнутом контуре давления).

Интеграция в АСУ ТП

Преобразователь оснащен встроенным интерфейсом RS-485 с поддержкой промышленного протокола Modbus RTU. Это позволяет легко включить устройство в общую систему диспетчеризации, управлять им с ПЛК или сенсорной панели оператора.

Ознакомиться с точными габаритными размерами, схемой подключения тормозных резисторов и электрическими параметрами можно во вкладке «Характеристики». Инструкция по эксплуатации и сертификаты доступны в разделе «Документация».

Характеристики

Производитель

INVT
Входная частота

50/60 Гц
Выходная мощность (кВт)

4 кВт
Выходная частота

0-400 Гц
Тип нагрузки/Тип двигателя

Асинхронные электродвигатели
Режим управления нагрузкой/Управление по ВЧХ

Векторное управление
Коэффициент регулирования скорости

1:100
Точность управления скоростью

±0.5%
Колебания скорости

≤0.1%
Время отклика при управлении крутящим моментом/Время разгона/торможения

≤20 мс
Точность управления крутящим моментом

±5%
Перегрузочная способность в течение 60 сек

1.5
Задание частоты/Способы задания частоты

Потенциометр, 0-10 В, RS-485
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряжения

Есть
Отслеживание скорости/Перезапуск с отслеживанием скорости вращения

Есть
Защита от сбоев/Защиты

Защита от перегрева, перегрузки, короткого замыкания
Дискретные входы, в том числе импульсные/Дискретный вход

5
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход

1
Аналоговые входы/Аналоговый вход

2
Аналоговые выходы/Аналоговый выход

1
Цифровой вход

1
Цифровой выход

1
Интерфейс RS-485

Есть
Встроенные источники питания

24 В
Тормозной ключ/Тормозной блок

Есть
ЭМС фильтр

Есть
DC-дроссель

Есть
ПИД-регулятор

Есть
Температура рабочей среды/Температура эксплуатации

-10°C до +50°C
Условия эксплуатации

Внутренние
Условия хранения/Температура хранения

-40°C до +70°C
Высота

≤1000 м
Степень защиты

IP20
Режим охлаждения

Вентилятор
Способ установки

На монтажной плите
Габариты ШГВ

11
Бессенсорное векторное управление

Есть
Количество фаз

3

Документация

RUS

Каталог GD20-GD200A

Руководство по эксплуатации GD20

GD20 Руководство по эксплуатации (Ru)

GD20 Catalog(EN)-(V1.0)

Чертеж GD20
