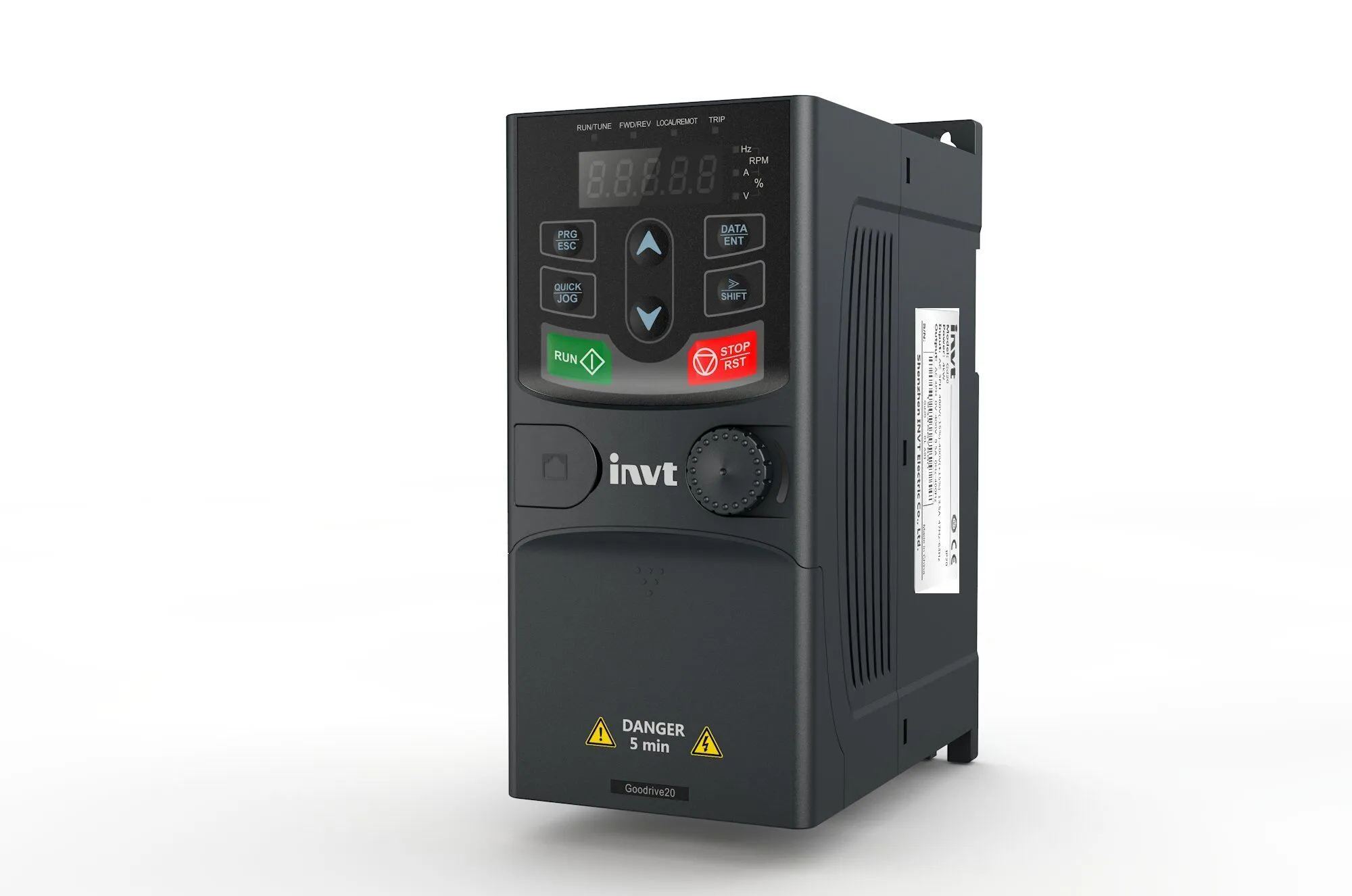

Частотный преобразователь INVT GD20-004G-4 4кВт

Name: Частотный преобразователь INVT GD20-004G-4 4кВт
Brand: INVT
Availability: InStock

В наличии

По запросу ₽

Описание

Производитель
Категория товара: Преобразователи частоты
Серия: GD20

Подробнее Смотреть все товары серии GD20

Добавить в избранное Добавить в сравнение

Нашли дешевле? Сообщите!

Описание
Характеристики
Документация
Доставка и оплата

Описание

INVT GD20-004G-4 — это компактный векторный частотный преобразователь мощностью 4 кВт, работающий от трехфазной сети 380В. Модель относится к современной серии Goodrive20, которая спроектирована специально для плотного монтажа в шкафах автоматики (возможность установки «стенка-к-стенке»).

Благодаря высокой перегрузочной способности (режим G — Constant Torque), устройство является отличной заменой более дорогим европейским брендам для управления оборудованием с тяжелым пуском.

Технические преимущества для инженера

Векторное управление (SVC): Частотник обеспечивает высокий пусковой момент (150% от номинала) уже на частоте 0.5 Гц. Это критически важно для конвейерных лент, экструдеров и миксеров, где двигателю нужно усилие, чтобы сдвинуть механику с места.
Встроенный тормозной блок: Модель 4 кВт штатно оснащена тормозным прерывателем. Для организации динамического торможения (быстрый останов шпинделя станка или инерционного барабана) вам не нужно покупать внешний модуль — тормозной резистор подключается напрямую к клеммам PB и (+).
Защищенная конструкция: Независимый воздуховод охлаждения предотвращает попадание пыли на электронные компоненты, а печатные платы покрыты тройным слоем лака (акриловое покрытие), что повышает надежность в цеховых условиях.
Интеграция: Встроенный порт RS-485 (Modbus RTU) позволяет управлять приводом с панели оператора (HMI) или контроллера (ПЛК) без установки дополнительных плат расширения.

Типовые задачи и применение

Универсальность прошивки и наличие встроенного ПИД-регулятора делают GD20-004G-4 эффективным решением для:

Пищевой промышленности: Тестомесы, фасовочные автоматы, транспортеры.
Деревообработки: Станки для распиловки, приводы подачи.
Насосного и вентиляционного оборудования: Поддержание давления или температуры в автоматическом режиме.

Подробные электрические характеристики, габаритные чертежи и схемы подключения клемм доступны во вкладке «Характеристики». Полное руководство по эксплуатации можно скачать в разделе «Документация».

Характеристики

Производитель

INVT
Входная частота

50/60 Гц ± 5%
Выходная мощность (кВт)

4 кВт
Выходная частота

0–400 Гц
Тип нагрузки/Тип двигателя

Асинхронный двигатель
Режим управления нагрузкой/Управление по ВЧХ

Векторное управление без датчиков (SVC) и управление по ВЧХ
Коэффициент регулирования скорости

1:100 (векторное управление)
Точность управления скоростью

± 0,5% от номинальной скорости (при SVC)
Колебания скорости

Незначительные при стабильной нагрузке
Время отклика при управлении крутящим моментом/Время разгона/торможения

Регулируемое, от 0,1 до 6000 секунд
Точность управления крутящим моментом

± 5%
Перегрузочная способность в течение 60 сек

150% номинального тока
Задание частоты/Способы задания частоты

С помощью потенциометра, внешнего аналогового сигнала, через цифровые команды или интерфейс RS-485
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряжения

Есть
Отслеживание скорости/Перезапуск с отслеживанием скорости вращения

Есть
Защита от сбоев/Защиты

Защита от перегрузки, перегрева, короткого замыкания, перенапряжения и недостаточного напряжения
Дискретные входы, в том числе импульсные/Дискретный вход

4 программируемых входа
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход

1 релейный выход
Аналоговые входы/Аналоговый вход

2 аналоговых входа (0-10 В, 4-20 мА)
Аналоговые выходы/Аналоговый выход

1 аналоговый выход (0-10 В)
Цифровой вход

Нет
Цифровой выход

Нет
Интерфейс RS-485

Есть, поддержка протокола Modbus
Встроенные источники питания

24 В постоянного тока для питания внешних устройств
Тормозной ключ/Тормозной блок

Встроенный тормозной ключ
ЭМС фильтр

Встроенный
DC-дроссель

Опция (доступен для подключения)
ПИД-регулятор

Встроенный
Температура рабочей среды/Температура эксплуатации

От -10 до +50 °C
Условия эксплуатации

В защищённых от пыли и агрессивных газов помещениях
Условия хранения/Температура хранения

От -20 до +60 °C
Высота

До 1000 м без снижения характеристик
Степень защиты

IP20
Режим охлаждения

Активное воздушное охлаждение (вентилятор)
Способ установки

На стену или в электротехнический шкаф
Габариты ШГВ

4
Серия ПЧ

GD20
Бессенсорное векторное управление

Есть
Количество фаз

Трёхфазный

Документация

RUS

Каталог GD20-GD200A

Руководство по эксплуатации GD20

GD20 Руководство по эксплуатации (Ru)

GD20 Catalog(EN)-(V1.0)

Чертеж GD20
