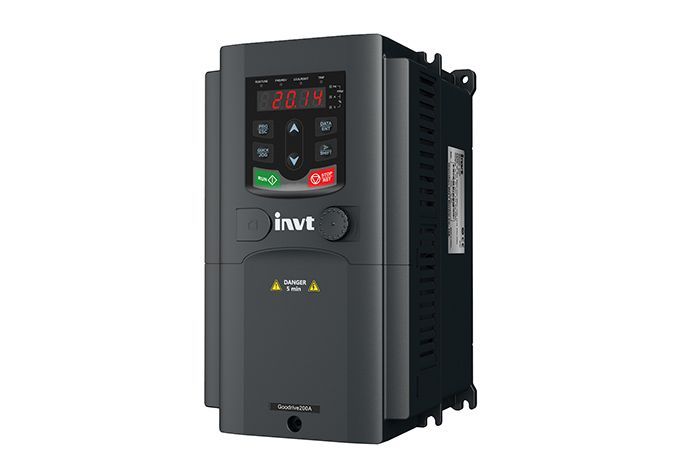

Преобразователь частоты INVT GD200A-7R5G/011P-4 7.5/11кВт

Name: Преобразователь частоты INVT GD200A-7R5G/011P-4 7.5/11кВт
Brand: INVT
SKU: 00-00028345
Availability: OutOfStock

По запросу ₽

Уточнить стоимость

Описание

Производитель
Категория товара: Преобразователи частоты
Серия: GD200A
Артикул: 00-00028345

Подробнее Смотреть все товары серии GD200A

Добавить в избранное Добавить в сравнение

Нашли дешевле? Сообщите!

Описание
Характеристики
Документация
Доставка и оплата
Вопросы и ответы

Описание

INVT GD200A-7R5G/011P-4 — универсальный частотный преобразователь для трехфазных сетей 380В, сочетающий в себе высокую производительность и гибкость настройки. Модель обладает двойной номинальной мощностью: 7.5 кВт для общепромышленных задач и 11 кВт для насосно-вентиляторного применения. Это бестселлер серии GD200A, широко используемый для модернизации станочного парка и систем вентиляции.

Двойной режим работы: Экономия и эффективность

Интеллектуальная система управления позволяет адаптировать прибор под конкретный тип нагрузки, выбирая оптимальный режим:

Режим G (General — 7.5 кВт): Рассчитан на постоянный крутящий момент с перегрузкой 150% (60 сек). Идеален для экструдеров, миксеров, конвейерных лент и станков с ЧПУ, где важен уверенный старт под нагрузкой.
Режим P (Pump/Fan — 11 кВт): Позволяет управлять двигателями мощностью 11 кВт с переменным моментом (вентиляторы, насосы подкачки). Перегрузка 120% достаточна для этих задач, что позволяет сэкономить бюджет, не покупая более дорогой преобразователь следующего габарита.

Технические преимущества для инженера

Встроенный тормозной модуль: Модель 7.5/11 кВт штатно оснащена встроенным прерывателем (Braking Unit). Это критически важно для инерционных механизмов (центрифуги, дымососы, крановые тележки) — тормозной резистор подключается напрямую к клеммам, без покупки внешних модулей.
Векторное управление (SVC): Обеспечивает высокую точность поддержания скорости и момента без использования энкодера, что повышает качество выпускаемой продукции на производственных линиях.
Защита от внешней среды: Независимый вентиляционный канал (Air Duct) предотвращает попадание пыли на платы управления, что значительно продлевает срок службы прибора в цеховых условиях.

Сферы применения

Благодаря поддержке протокола Modbus RTU и встроенному ПИД-регулятору, устройство успешно применяется в:

ЖКХ и Водоканалах: Станции повышения давления (каскадное управление насосами).
Пищевой промышленности: Тестомесильные машины, сепараторы.
Деревообработке: Главные приводы пилорам, системы аспирации.

Точные габаритные размеры (ШхВхГ), электрические схемы и инструкция по эксплуатации доступны во вкладке «Характеристики» и «Документация».

Характеристики

Производитель

INVT
Входное напряжение

25 А
Входная частота

50/60 Гц
Выходной ток

18,5 А
Выходная мощность (кВт)

7.5/11 кВт
Выходная частота

0-400 Гц
Тип нагрузки/Тип двигателя

Асинхронный двигатель
Режим управления нагрузкой/Управление по ВЧХ

Векторное управление (SVC), управление по U/f характеристике
Коэффициент регулирования скорости

1:100
Точность управления скоростью

±0.5%
Колебания скорости

Минимальные
Время отклика при управлении крутящим моментом/Время разгона/торможения

Настраиваемое
Точность управления крутящим моментом

Высокая
Перегрузочная способность в течение 60 сек

1.5
Задание частоты/Способы задания частоты

Цифровое, аналоговое, через интерфейс RS-485
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряжения

Поддерживается
Отслеживание скорости/Перезапуск с отслеживанием скорости вращения

Поддерживается
Защита от сбоев/Защиты

Защита от перегрузок, перегрева, короткого замыкания, перепадов напряжения
Дискретные входы, в том числе импульсные/Дискретный вход

4
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход

1
Аналоговые входы/Аналоговый вход

1
Аналоговые выходы/Аналоговый выход

1
Цифровой вход

Поддерживается
Цифровой выход

Поддерживается
Интерфейс RS-485

Да, поддержка Modbus
Встроенные источники питания

24 В
Тормозной ключ/Тормозной блок

Опционально
ЭМС фильтр

Встроен
DC-дроссель

Нет
ПИД-регулятор

Поддерживается
Температура рабочей среды/Температура эксплуатации

-10°C...+50°C
Условия эксплуатации

В помещении, без агрессивных сред
Условия хранения/Температура хранения

-20°C...+60°C
Высота

До 1000 м без понижения мощности
Степень защиты

IP20
Режим охлаждения

Принудительное воздушное охлаждение
Способ установки

Вертикальный монтаж
Габариты ШГВ

7.5/11
Серия ПЧ

GD200A
Бессенсорное векторное управление

Поддерживается
Количество фаз

3 фазы (вход и выход)

Документация

RUS

Каталог GD20-GD200A

Чертеж GD200A

Руководство по эксплуатации GD200A

Доставка и оплата

Отгрузка товаров из каталога

Отгрузка и доставка товаров из нашего каталога происходит с нашего склада в г. Санкт-Петербург по адресу Химический переулок д1к2 – бизнес-центр Ракурс. Товары с пометкой –«в наличии» отгружаются на следующей день после размещения заказа. Товары с пометкой «под заказ» отгружаются в течение 4–6 недель с момента размещения заказа.

Доставка товаров из каталога

Наша компания осуществляет отправку компаниями: СДЭК, Деловые Линии, Мастер Пост, DPD. Отгрузки по России рассчитываются в момент отправки согласно тарифам перевозчиков. Оплата - товаров осуществляется на расчетный счет компании по выставленному счету через менеджера компании Ракурс или интернет магазин на сайте

Доставка и оплата

Вопросы и ответы

Что означает маркировка INVT GD200A-7R5G/011P-4?

Индекс 7R5G указывает на номинальную мощность 7,5 кВт, а 011P — на допустимую кратковременную перегрузку до 11 кВт. Цифра 4 обозначает трехфазное питание от сети 380 В. Модель предназначена для управления асинхронными двигателями с переменной нагрузкой.

Для каких применений подходит GD200A-7R5G/011P-4?

Преобразователь используется в системах вентиляции, на насосных станциях, в автоматизированных производственных линиях и оборудовании с высокими пусковыми моментами.

Какие функции реализованы в GD200A-7R5G/011P-4?

Модель поддерживает векторное и скалярное управление, оснащена интерфейсом RS-485 (Modbus RTU), ПИД-регулятором, встроенными ЭМС-фильтрами, защитами от перенапряжения, перегрузки, перегрева и короткого замыкания.

Как можно оплатить преобразователь GD200A-7R5G/011P-4?

Оплата производится по безналичному расчету на расчётный счёт компании Ракурс. Счет выставляется менеджером или оформляется через интернет-магазин на сайте.

Как осуществляется доставка GD200A-7R5G/011P-4?

Отгрузка происходит со склада в Санкт-Петербурге. Если товар в наличии — отправка на следующий день после заказа. При заказе под поставку — срок 4–6 недель. Доставка по РФ осуществляется через СДЭК, Деловые Линии, DPD и Мастер Пост по тарифам перевозчиков.
