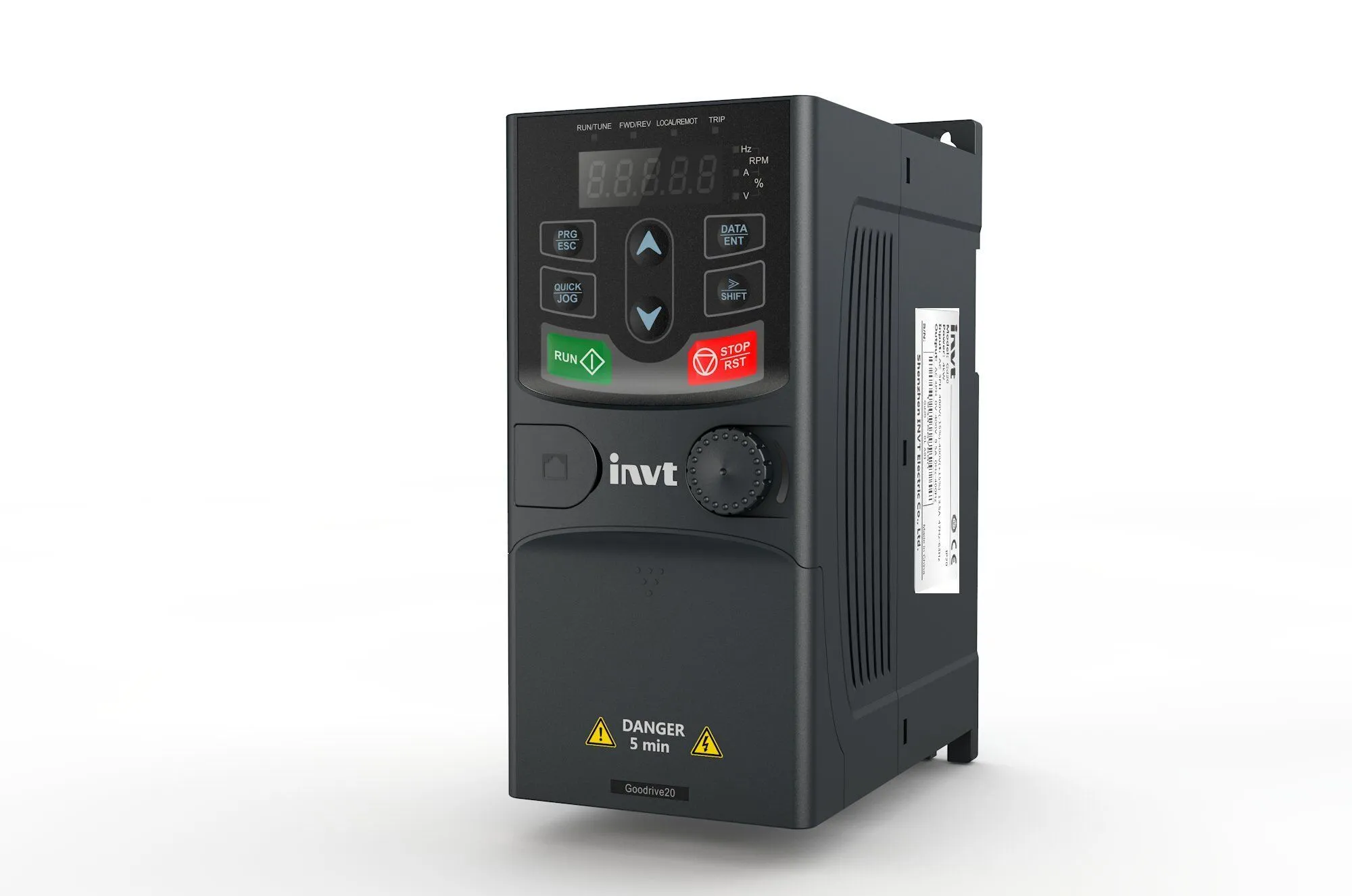

Преобразователь частоты INVT GD20-2R2G-S2 2.2кВт

Name: Преобразователь частоты INVT GD20-2R2G-S2 2.2кВт
Brand: INVT
SKU: 00-00001661
Availability: InStock

В наличии

По запросу ₽

Описание

Производитель
Категория товара: Преобразователи частоты
Серия: GD20
Артикул: 00-00001661

Подробнее Смотреть все товары серии GD20

Добавить в избранное Добавить в сравнение

Нашли дешевле? Сообщите!

Описание
Характеристики
Документация
Доставка и оплата
Вопросы и ответы

Описание

INVT GD20-2R2G-S2 — это флагманская модель в линейке однофазных преобразователей частоты. Устройство мощностью 2.2 кВт позволяет подключить мощный промышленный электродвигатель к однофазной сети 220В. Это максимальная мощность, которую можно безопасно получить от стандартной бытовой электросети.

Ключевая особенность: 3 фазы дома

Инвертор преобразует бытовые 220В (1 фаза) в 220В (3 фазы). Это открывает возможности для серьезной металло- и деревообработки в частном секторе:

Обязательное условие: Для работы с этим ПЧ обмотки электродвигателя должны быть собраны по схеме «Треугольник» (Δ / 220В). Только так вы сохраните мощность двигателя на валу.
Требования к сети: Номинальный входной ток устройства может достигать 24 А. Рекомендуется подключать преобразователь через отдельный автомат (25-32А) и усиленную проводку, минуя стандартные бытовые розетки (обычно 16А).

Преимущества GD20-2R2G-S2 для мастера

Векторный контроль (SVC): Обеспечивает мощный "низовой" момент. Это критично для ленточных гриндеров (лента 1200-2000 мм), мощных токарных станков и циркулярных пил, где важно не допустить остановки диска под нагрузкой.
Встроенный тормозной модуль: Позволяет подключить внешний резистор для мгновенной остановки тяжелых инерционных валов или маховиков.
Защита от просадок: Устройство стабильно работает при входном напряжении от -15% (около 187В), что актуально для дачных поселков и гаражных кооперативов с нестабильной сетью.

Сферы применения

Модель 2.2 кВт перекрывает 90% задач частных мастерских и малых цехов:

Металлообработка: Главные приводы станков (токарные, фрезерные), мощные гриндеры.
Деревообработка: Фуганки, рейсмусы, пилорамы бытового класса.
Компрессоры: Плавный пуск поршневых компрессоров (исключает броски тока, от которых гаснет свет у соседей).
Пищевое оборудование: Куттеры, мощные мясорубки.

Интеграция

Поддержка протокола Modbus RTU (RS-485) позволяет встраивать частотник в автоматические линии или управлять им с выносного пульта. Съемная панель управления облегчает монтаж в защищенный шкаф.

Внимание: Не подключайте к выходу устройства однофазные двигатели с конденсаторами! Только трехфазные асинхронные моторы. Схемы подключения и параметры настройки доступны во вкладке «Документация».

Характеристики

Производитель

INVT
Артикул

00-00001661
Входная частота

50/60 Гц
Выходная мощность (кВт)

2.2 кВт
Выходная частота

0-400 Гц
Тип нагрузки/Тип двигателя

Асинхронный двигатель
Режим управления нагрузкой/Управление по ВЧХ

Векторное управление (SVC), управление по U/f характеристике
Коэффициент регулирования скорости

1:100
Точность управления скоростью

±0.5%
Колебания скорости

Минимальные
Время отклика при управлении крутящим моментом/Время разгона/торможения

Настраиваемое
Точность управления крутящим моментом

Высокая
Перегрузочная способность в течение 60 сек

1.5
Задание частоты/Способы задания частоты

Цифровое, аналоговое, через интерфейс RS-485
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряжения

Поддерживается
Отслеживание скорости/Перезапуск с отслеживанием скорости вращения

Поддерживается
Защита от сбоев/Защиты

Защита от перегрузок, перегрева, короткого замыкания, перепадов напряжения
Дискретные входы, в том числе импульсные/Дискретный вход

4
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход

1 релейный выход
Аналоговые входы/Аналоговый вход

1
Аналоговые выходы/Аналоговый выход

1
Цифровой вход

Поддерживается
Цифровой выход

Поддерживается
Интерфейс RS-485

Да, поддержка Modbus
Встроенные источники питания

24 В
Тормозной ключ/Тормозной блок

Опционально
ЭМС фильтр

Встроен
DC-дроссель

Нет
ПИД-регулятор

Поддерживается
Температура рабочей среды/Температура эксплуатации

-10°C...+50°C
Условия эксплуатации

В помещении, без агрессивных сред
Условия хранения/Температура хранения

-20°C...+60°C
Высота

До 1000 м без понижения мощности
Степень защиты

IP20
Режим охлаждения

Принудительное воздушное охлаждение
Способ установки

Вертикальный монтаж
Габариты ШГВ

2.2
Серия ПЧ

GD20
Бессенсорное векторное управление

Поддерживается
Количество фаз

1 или 3 фазы

Документация

RUS

Каталог GD20-GD200A

Руководство по эксплуатации GD20

GD20 Руководство по эксплуатации (Ru)

GD20 Catalog(EN)-(V1.0)

Чертеж GD20
