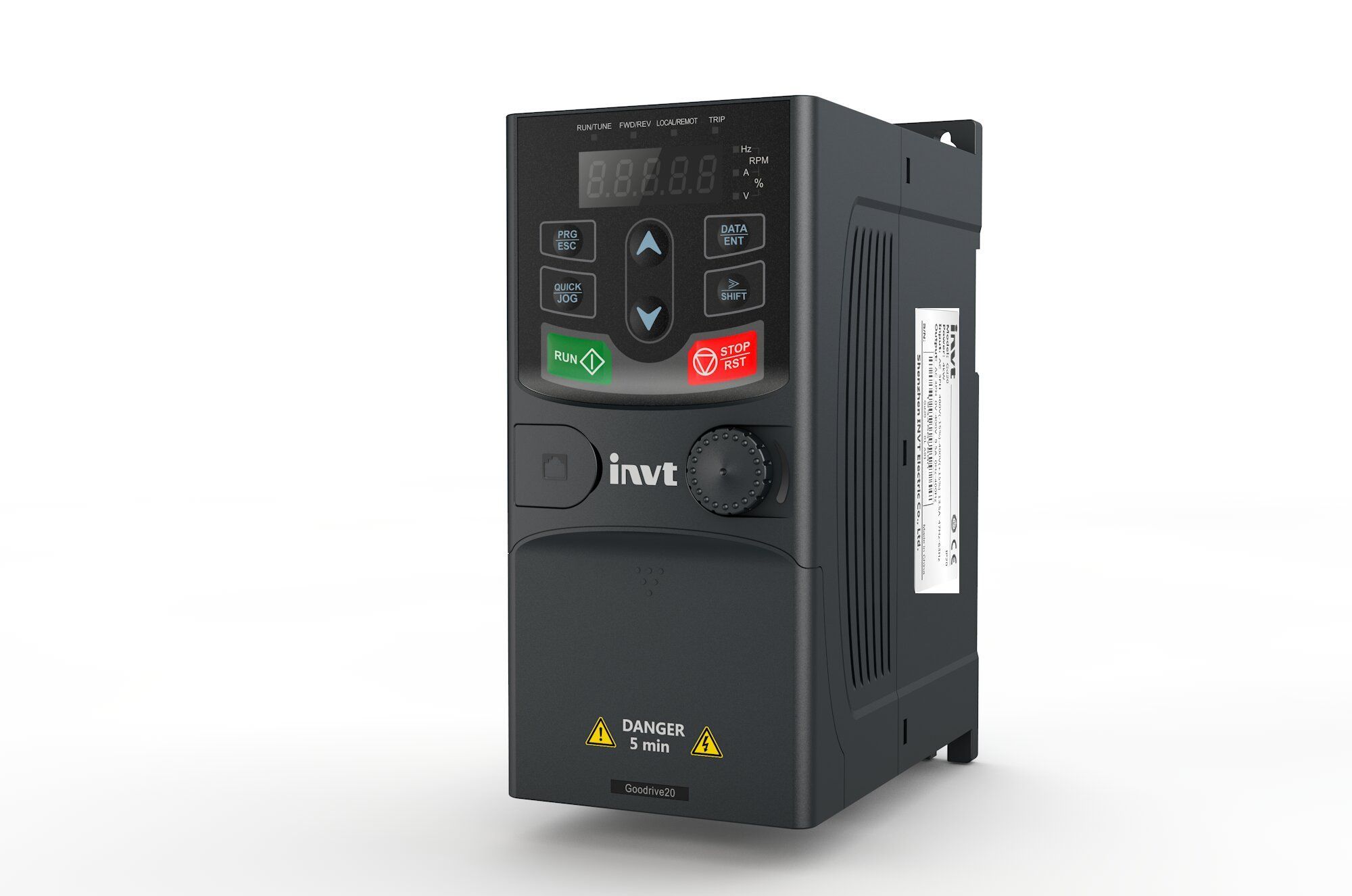

Преобразователь частоты INVT GD20-0R4G-S2 0.4кВт
- Производитель
-
- Категория товара
- Преобразователи частоты
- Серия
- GD20
- Артикул
- 00-00001662
- Описание
- Характеристики
- Документация
- Доставка и оплата
- Вопросы и ответы
Описание
INVT GD20-0R4G-S2 — это компактный однофазный преобразователь частоты мощностью 0.4 кВт. Устройство предназначено для подключения трехфазных асинхронных двигателей к обычной бытовой сети 220В. Это идеальное решение для маломощного оборудования, где требуется регулировка оборотов, но нет доступа к промышленной сети 380В.
Ключевые особенности модели (Вход 1ф / Выход 3ф)
Модель GD20-0R4G-S2 преобразует одну фазу 220В в три фазы 220В, обеспечивая полноценное векторное управление двигателем:
- Питание от розетки: Позволяет запускать промышленные электродвигатели в гаражах, мастерских и лабораториях от стандартной сети. Важно: обмотки двигателя должны быть собраны по схеме «Треугольник» (220В).
- Векторное управление (SVC): Даже на такой малой мощности (0.4 кВт) частотник поддерживает высокий крутящий момент на низких оборотах. Это критично для гончарных кругов, точильных станков (гриндеров) и небольших сверлильных установок.
- Миниатюрные габариты: Ширина корпуса позволяет устанавливать несколько приборов в ряд на DIN-рейку, экономя место в компактных щитах автоматики.
- Промышленный функционал: Несмотря на малый размер, устройство поддерживает протокол Modbus RTU, имеет встроенный ПИД-регулятор и тормозной прерыватель (для подключения резистора).
Применение в быту и на производстве
Благодаря универсальности и простоте настройки, GD20-0R4G-S2 востребован для:
- Малой механизации: Настольные токарные станки, гриндеры, ленточные шлифмашины.
- Вентиляции и насосов: Регулировка скорости вытяжных вентиляторов в кафе или лабораторных насосов-дозаторов.
- Конвейерных систем: Управление скоростью ленты на фасовочных линиях и этикетировщиках.
Внимание: Убедитесь, что ваш электродвигатель поддерживает подключение на 220В. Скачать инструкцию по настройке и схему подключения можно во вкладке «Документация».
Характеристики
-
Производитель
-
Входная частота50/60 Гц
-
Выходная мощность (кВт)0.4 кВт
-
Выходная частота0-400 Гц
-
Тип нагрузки/Тип двигателяАсинхронный двигатель
-
Режим управления нагрузкой/Управление по ВЧХВекторное управление (SVC), управление по U/f характеристике
-
Коэффициент регулирования скорости1:50
-
Точность управления скоростью±0.5%
-
Колебания скоростиМинимальные
-
Время отклика при управлении крутящим моментом/Время разгона/торможенияНастраиваемое
-
Точность управления крутящим моментомВысокая
-
Перегрузочная способность в течение 60 сек1.5
-
Задание частоты/Способы задания частотыЦифровое, аналоговое, через интерфейс RS-485
-
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряженияПоддерживается
-
Отслеживание скорости/Перезапуск с отслеживанием скорости вращенияПоддерживается
-
Защита от сбоев/ЗащитыЗащита от перегрузок, перегрева, короткого замыкания, перепадов напряжения
-
Дискретные входы, в том числе импульсные/Дискретный вход4
-
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход1
-
Аналоговые входы/Аналоговый вход1
-
Аналоговые выходы/Аналоговый выход1
-
Цифровой входПоддерживается
-
Цифровой выходПоддерживается
-
Интерфейс RS-485Да, поддержка Modbus
-
Встроенные источники питания24 В
-
Тормозной ключ/Тормозной блокОпционально
-
ЭМС фильтрВстроен
-
DC-дроссельНет
-
ПИД-регуляторПоддерживается
-
Температура рабочей среды/Температура эксплуатации-10°C...+50°C
-
Условия эксплуатацииВ помещении, без агрессивных сред
-
Условия хранения/Температура хранения-20°C...+60°C
-
ВысотаДо 1000 м без понижения мощности
-
Степень защитыIP20
-
Режим охлажденияЕстественное воздушное охлаждение
-
Способ установкиВертикальный монтаж
-
Габариты ШГВ0.4
-
Серия ПЧGD20
-
Бессенсорное векторное управлениеПоддерживается
-
Количество фаз1 фаза (вход), 3 фазы (выход)
Документация
RUS
Каталог GD20-GD200A
Чертеж GD20Доставка и оплата
Отгрузка товаров из каталога
Отгрузка и доставка товаров из нашего каталога происходит с нашего склада в г. Санкт-Петербург по адресу Химический переулок д1к2 – бизнес-центр Ракурс. Товары с пометкой –«в наличии» отгружаются на следующей день после размещения заказа. Товары с пометкой «под заказ» отгружаются в течение 4–6 недель с момента размещения заказа.
Доставка товаров из каталога
Наша компания осуществляет отправку компаниями: СДЭК, Деловые Линии, Мастер Пост, DPD. Отгрузки по России рассчитываются в момент отправки согласно тарифам перевозчиков. Оплата - товаров осуществляется на расчетный счет компании по выставленному счету через менеджера компании Ракурс или интернет магазин на сайте
Вопросы и ответы
Что означает маркировка INVT GD20-0R4G-S2?
Модель GD20-0R4G-S2 — это однофазный частотный преобразователь мощностью 0,4 кВт, предназначенный для подключения к сети 220 В и управления маломощными трехфазными электродвигателями.
Где применяется GD20-0R4G-S2?
Он используется в бытовом и малом промышленном оборудовании: вентиляторах, насосах, небольших станках, упаковочных машинах, дозаторах. Особенно актуален там, где нет доступа к трехфазной сети.
Какие функции реализованы в GD20-0R4G-S2?
Устройство поддерживает скалярное и векторное управление, оснащено встроенными защитами (перегрев, перегрузка, КЗ), имеет цифровые и аналоговые входы, интерфейс RS-485 с поддержкой Modbus RTU и базовый ПИД-регулятор.
Как производится оплата GD20-0R4G-S2?
Оплата осуществляется по безналичному расчёту на счёт компании Ракурс. Счет формируется менеджером или автоматически при заказе через интернет-магазин.
Как осуществляется доставка GD20-0R4G-S2?
Отгрузка выполняется со склада в Санкт-Петербурге. При наличии на складе — отправка на следующий день. Под заказ — срок 4–6 недель. Доставка возможна через СДЭК, Деловые Линии, DPD и другие ТК, согласно их тарифам.
