Преобразователь частоты GD20-037G-4 37кВт

Name: Преобразователь частоты GD20-037G-4 37кВт
Brand: INVT
Availability: InStock

В наличии

По запросу ₽

Описание

Производитель
Категория товара: Преобразователи частоты
Серия: GD20

Подробнее Смотреть все товары серии GD20

Добавить в избранное Добавить в сравнение

Нашли дешевле? Сообщите!

Описание
Характеристики
Документация
Доставка и оплата

Описание

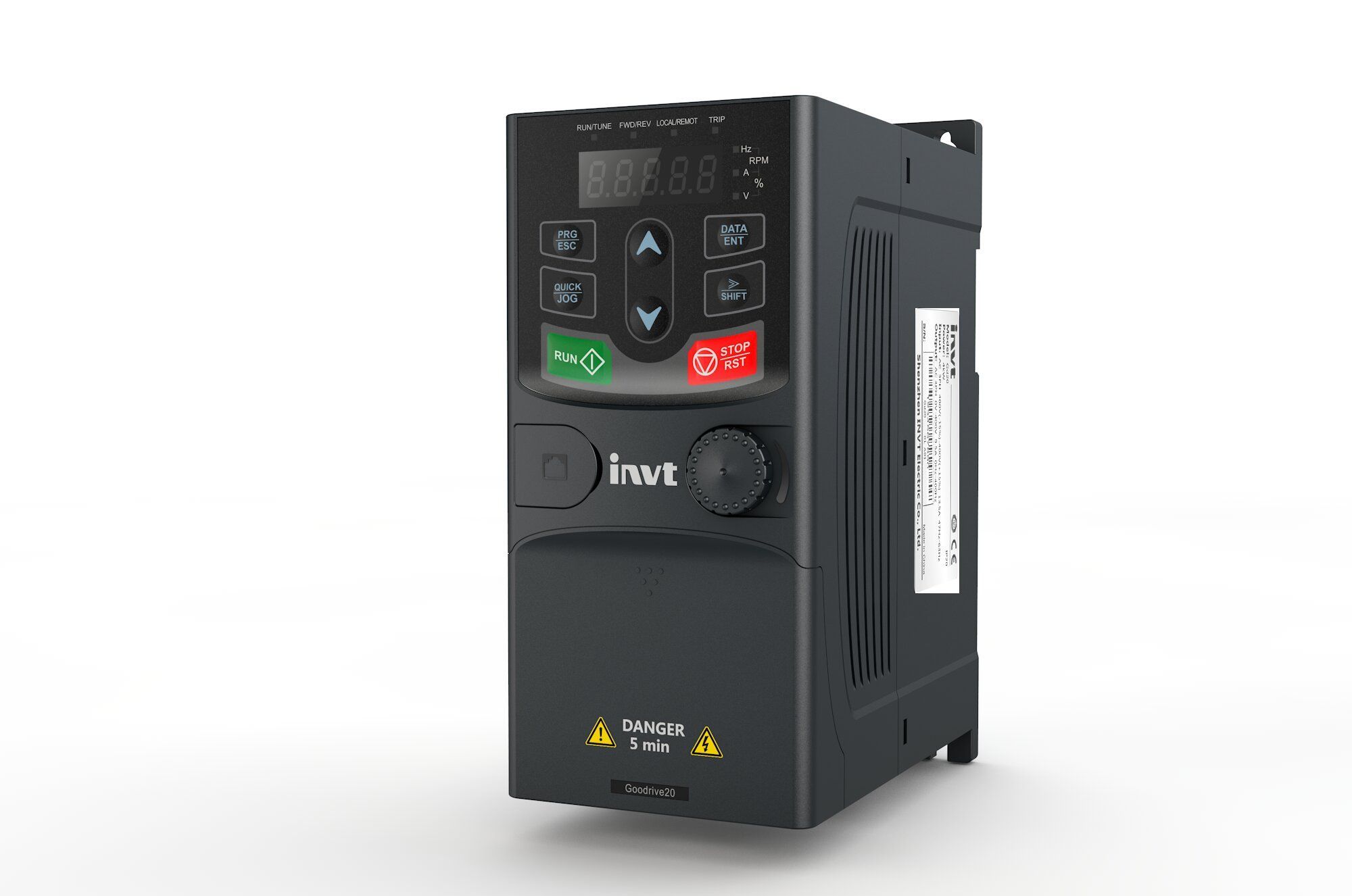

INVT GD20-037G-4 — это мощный векторный инвертор общепромышленного назначения (серия G — Heavy Duty). Устройство рассчитано на управление трехфазными асинхронными двигателями мощностью 37 кВт (номинальный ток 75 А) в сетях 380В. Эта модель является флагманом компактной линейки Goodrive20 и предназначена для оборудования с тяжелыми условиями пуска.

Критически важные преимущества модели 37 кВт

В отличие от бюджетных аналогов, GD20-037G-4 предлагает расширенный функционал в базовой комплектации:

Встроенный тормозной модуль (Built-in Braking Unit): Это одна из самых мощных моделей на рынке, где тормозной прерыватель уже встроен в корпус. Вам не нужно докупать внешний блок (DBU) и искать место для его монтажа в шкафу. Для быстрого останова инерционной нагрузки достаточно подключить резисторы напрямую к клеммам.
Перегрузочная способность 150%: Режим G гарантирует стабильную работу при кратковременных перегрузках, что необходимо для дробилок, шредеров, экструдеров и главных приводов станков.
Векторное управление (SVC): Обеспечивает высокий крутящий момент на низких оборотах без использования энкодера. Это позволяет запускать нагруженные конвейеры и мешалки без заклинивания вала.
Функция Safe Torque Off (STO): (Опционально, проверьте спецификацию вашей партии) Аппаратная поддержка безопасного отключения момента для соответствия современным стандартам безопасности.

Промышленное применение

Благодаря высокой плотности мощности и защищенной конструкции, GD20-037G-4 востребован в следующих отраслях:

Переработка пластика и резины: Экструзионные линии, грануляторы (стабильное удержание момента).
Горнорудная промышленность: Щековые и конусные дробилки, виброгрохоты.
Тяжелое машиностроение: Прессы, штамповочные автоматы, компрессорные станции высокой производительности.
Водоснабжение: Глубинные насосы и насосы 1-го подъема (встроенный ПИД-регулятор).

Интеграция и управление

Преобразователь поддерживает промышленный протокол Modbus RTU (RS-485) для интеграции в SCADA-системы. Съемная панель управления с потенциометром облегчает пусконаладку и может быть вынесена на дверцу шкафа при использовании удлинительного кабеля.

Точные электрические параметры, габаритные чертежи и схемы подключения силовых цепей доступны во вкладке «Характеристики». Скачать паспорт устройства и инструкцию по настройке можно в разделе «Документация».

Характеристики

Производитель

INVT
Входная частота

50/60 Гц
Выходная мощность (кВт)

37 кВт
Выходная частота

0-400 Гц
Тип нагрузки/Тип двигателя

Асинхронные электродвигатели
Режим управления нагрузкой/Управление по ВЧХ

Векторное управление
Коэффициент регулирования скорости

1:100
Точность управления скоростью

±0.5%
Колебания скорости

≤0.1%
Время отклика при управлении крутящим моментом/Время разгона/торможения

≤20 мс
Точность управления крутящим моментом

±5%
Перегрузочная способность в течение 60 сек

1.5
Задание частоты/Способы задания частоты

Потенциометр, 0-10 В, RS-485
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряжения

Есть
Отслеживание скорости/Перезапуск с отслеживанием скорости вращения

Есть
Защита от сбоев/Защиты

Перегрев, перегрузка, короткое замыкание
Дискретные входы, в том числе импульсные/Дискретный вход

5
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход

1
Аналоговые входы/Аналоговый вход

2
Аналоговые выходы/Аналоговый выход

1
Цифровой вход

1
Цифровой выход

1
Интерфейс RS-485

Есть
Встроенные источники питания

24 В
Тормозной ключ/Тормозной блок

Есть
ЭМС фильтр

Есть
DC-дроссель

Есть
ПИД-регулятор

Есть
Температура рабочей среды/Температура эксплуатации

-10°C до +50°C
Условия эксплуатации

Внутренние
Условия хранения/Температура хранения

-40°C до +70°C
Высота

≤1000 м
Степень защиты

IP20
Режим охлаждения

Вентилятор
Способ установки

На монтажной плите
Габариты ШГВ

37
Серия ПЧ

GD20
Бессенсорное векторное управление

Есть
Количество фаз

3

Документация

RUS

Каталог GD20-GD200A

Руководство по эксплуатации GD20

GD20 Руководство по эксплуатации (Ru)

GD20 Catalog(EN)-(V1.0)

Чертеж GD20
