Техническая поддержка. Вопросы и ответы
Как преобразователь частоты MX2 подключить в любою сеть Modbus не переписывая при этом адресацию в мастере?
Обладая встроенной функцией Modbus Mapping, ЧП MX2 способен воспринимать до 10 команд по сети Modbus с иной адресацией. На практике это позволяет встроить MX2 в любую сеть Modbus не переписывая при этом адресацию в мастере. Все настройки сопоставления адресов «исходящих из мастера» и адресов самого MX2 происходят непосредственно в преобразователе частоты MX2, при этом производитель и тип заменяемого преобразователя частоты (ПЧ) не имеют значения.
Таким образом, данное решение избавляет от необходимости получения доступа к программированию мастер-устройства, будь то контроллер, панель оператора, другой ПЧ, что делает доступным модернизацию без привлечения узкоспециализированных специалистов.
Применение ПЧ MX2 с функцией Modbus Mapping также сокращает время на ввод в эксплуатацию, поскольку не затрагивает изменение алгоритмов работы оборудования. Безусловно, использование такого подхода гарантирует максимальную совместимость и, как следствие, дает повышенную гарантию работоспособности модернизированного решения.
Возможно ли это?
В качестве примера простоты настройки MX2 для замены другого ПЧ, ниже приведена адресная таблица соответствий между MX2 и снятой с производства моделью ПЧ V7.
Таким образом, данное решение избавляет от необходимости получения доступа к программированию мастер-устройства, будь то контроллер, панель оператора, другой ПЧ, что делает доступным модернизацию без привлечения узкоспециализированных специалистов.
Применение ПЧ MX2 с функцией Modbus Mapping также сокращает время на ввод в эксплуатацию, поскольку не затрагивает изменение алгоритмов работы оборудования. Безусловно, использование такого подхода гарантирует максимальную совместимость и, как следствие, дает повышенную гарантию работоспособности модернизированного решения.
Возможно ли это?
В качестве примера простоты настройки MX2 для замены другого ПЧ, ниже приведена адресная таблица соответствий между MX2 и снятой с производства моделью ПЧ V7.
Как установить и подключить датчик E3FA?

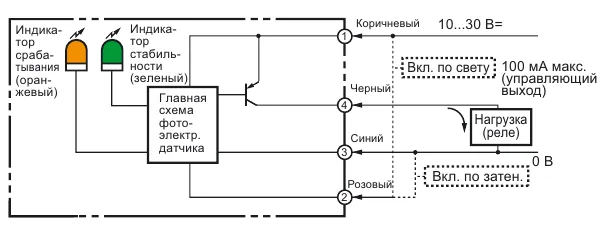

Электрический монтаж
При электрическом монтаже всегда подключайте 2-ой (Розовый) контакт «Вкл. по свету» – «Вкл. по затемн.» (Light On - Dark ON). Это влияет на работу и характеристики датчика.
В дальнейшем рассматривается схема подключения 2 контакта, как «Вкл. По свету» – то есть при срабатывании датчика на его выходе поваляется напряжение.
Примечание
Нормальной работой датчика считается ситуация, когда всё время горит зеленый светодиод, а оранжевый срабатывает при пересечении луча.

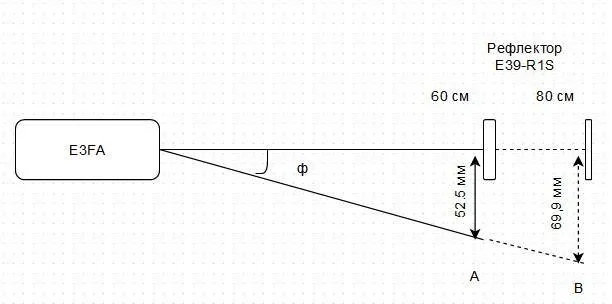

Механический монтаж следует осуществлять под небольшим углом в 3-5 градусов. Монтаж под углом позволит избежать ложных срабатываний датчика от паразитных отражений, обрамляющих область монтажа рефлектора и сторонних источников света.
На схеме приведены размеры для угла в 5 градусов.
При электрическом монтаже всегда подключайте 2-ой (Розовый) контакт «Вкл. по свету» – «Вкл. по затемн.» (Light On - Dark ON). Это влияет на работу и характеристики датчика.
В дальнейшем рассматривается схема подключения 2 контакта, как «Вкл. По свету» – то есть при срабатывании датчика на его выходе поваляется напряжение.
Примечание
- Зеленый светодиод является индикатором стабильности работы датчика:
Горит, когда светочувствительный приемник работает в штатном режиме;-
Не горит или мерцает, когда отраженный луч принимается с помехами или присутствуют посторонние источники света большой яркости;
- Оранжевый светодиод является индикатором срабатывания датчика:
Горит, когда отраженный луч устойчиво попадает на светочувствительный приемник в датчике;
Не горит, когда отраженный луч не попадает на светочувствительный приемник;
Нормальной работой датчика считается ситуация, когда всё время горит зеленый светодиод, а оранжевый срабатывает при пересечении луча.
Механический монтаж следует осуществлять под небольшим углом в 3-5 градусов. Монтаж под углом позволит избежать ложных срабатываний датчика от паразитных отражений, обрамляющих область монтажа рефлектора и сторонних источников света.
На схеме приведены размеры для угла в 5 градусов.
Для 3 градусов, расстояния от центра оси датчик-рефлектор будет составлять 31.3 мм до точки А и 41.9мм до точки Б.
