Как преобразователь частоты MX2 подключить в любою сеть Modbus не переписывая при этом адресацию в мастере?
Обладая встроенной функцией Modbus Mapping, ЧП MX2 способен воспринимать до 10 команд по сети Modbus с иной адресацией. На практике это позволяет встроить MX2 в любую сеть Modbus не переписывая при этом адресацию в мастере. Все настройки сопоставления адресов «исходящих из мастера» и адресов самого MX2 происходят непосредственно в преобразователе частоты MX2, при этом производитель и тип заменяемого преобразователя частоты (ПЧ) не имеют значения.

Таким образом, данное решение избавляет от необходимости получения доступа к программированию мастер-устройства, будь то контроллер, панель оператора, другой ПЧ, что делает доступным модернизацию без привлечения узкоспециализированных специалистов.

Применение ПЧ MX2 с функцией Modbus Mapping также сокращает время на ввод в эксплуатацию, поскольку не затрагивает изменение алгоритмов работы оборудования. Безусловно, использование такого подхода гарантирует максимальную совместимость и, как следствие, дает повышенную гарантию работоспособности модернизированного решения.

Возможно ли это?
В качестве примера простоты настройки MX2 для замены другого ПЧ, ниже приведена адресная таблица соответствий между MX2 и снятой с производства моделью ПЧ V7.

MX2 Modbus_2767xX.jpg

Как видно из схемы, сам процесс настройки предельно прост. В первую группу параметров (P201-209) заносится адресация параметров заменяемого привода (External) - в данном случае V7, а во вторую группу (P301-309) - соответствующая адресация параметров приемников самого ПЧ MX2 (Internal). В результате, без настройки мастера, ПЧ MX2 встроился в оборудование заменив устаревший и снятый с производства V7 не нарушив при этом производственный цикл.
Как настроить датчик E3FA?
1. Подайте питание на датчик и убедитесь, что он срабатывает на отражатель – всё время горит зеленый светодиод на корпусе, а оранжевый загорается при пересечении луча.
2. Установите датчик в соответствии с рекомендациями по электрическому и механическому монтажу.

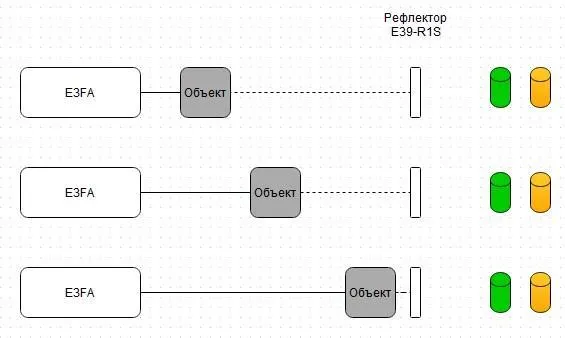

3. Добейтесь того, чтобы датчик не срабатывал, или срабатывал некорректно (погаснет или будет мерцать зеленый светодиод). Для этого постепенно увеличивайте чувствительность датчика, вращая регулятор чувствительности на корпусе. Проверяйте срабатывание датчика сперва на минимальной дистанции, затем на средней и максимальной.


4. После того как датчик начал некорректно срабатывать на пересечение луча, следует уменьшить чувствительность на четверть от достигнутого значения и убедиться в срабатывании датчика на всей рабочей дистанции. На этом завершить настройку.



Примечание:
  • Если датчик корректно работает на средней и максимальной чувствительности, то регулятор чувствительности следует установить в среднее значение.
  • Не рекомендуется эксплуатировать датчики при максимальной чувствительности на коротких дистанциях срабатывания.
