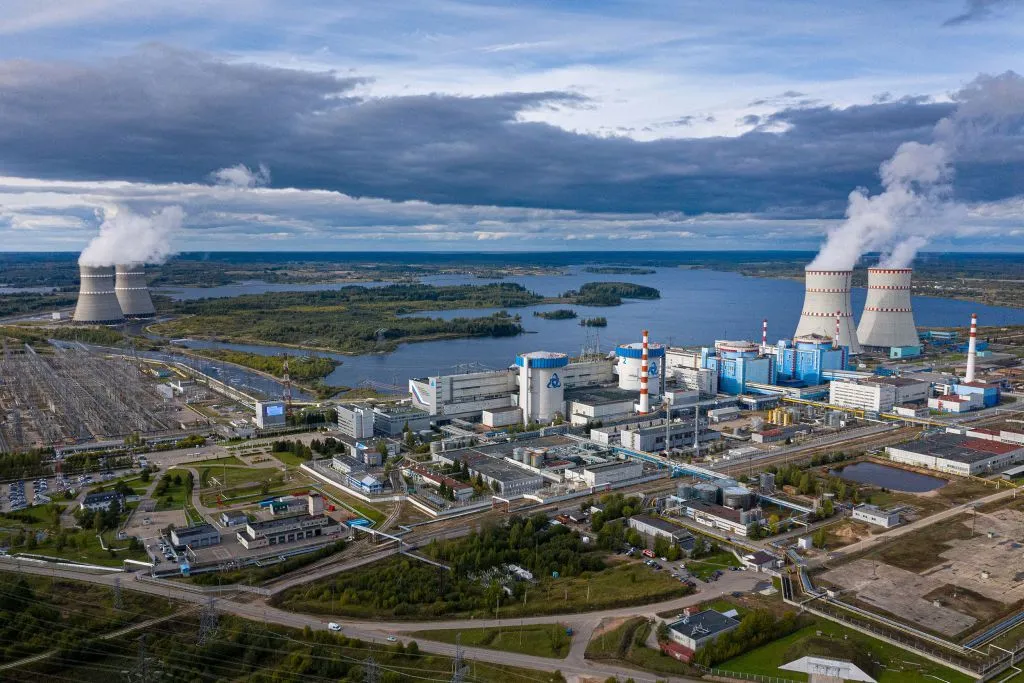

Российский контроллер на Калининской АЭС

Создание систем промышленной автоматизации для объектов использования атомной энергии подразумевает крайне высокие требования к используемому оборудованию. Каждый компонент должен обладать надежностью и устойчивостью к экстремальным внешним воздействиям.
В рамках строительства нового промежуточного склада топлива на энергоблоке №2 Калининской АЭС перед специалистами встала задача создания систем управления. Проект требовал внедрения современного оборудования, способного работать в жестких эксплуатационных условиях.

Их технологической основой и «мозгом» стал отечественный программируемый контроллер PLC-WE-01.

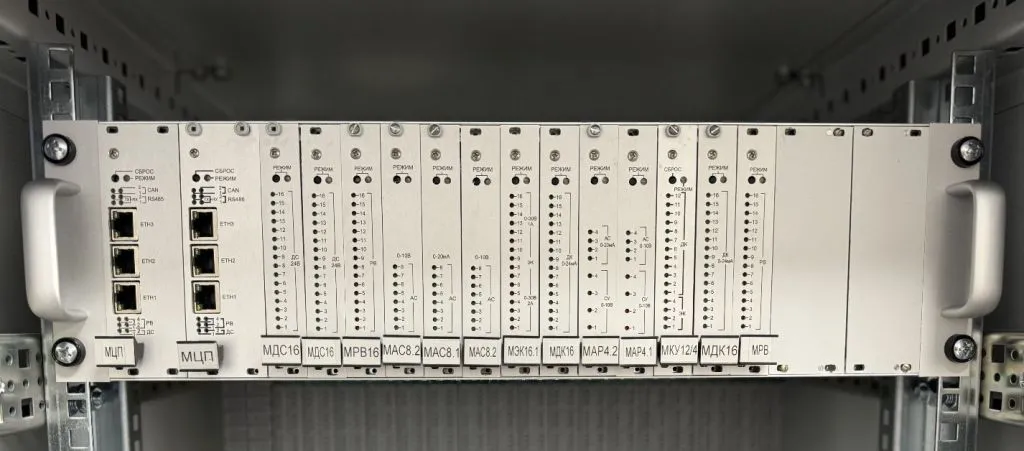

Архитектура PLC-WE-01 и решение задач масштабируемости

Промежуточный склад топлива АЭС требует гибкой системы автоматизации с возможностью точечной настройки под конкретные алгоритмы. PLC-WE-01 — это многоцелевой контроллер российской разработки, который внесен в Реестр российской промышленной продукции и зарегистрирован в ГИСП.
Главное преимущество контроллера, которое помогло реализовать проект ШУПС, — свободная конфигурация.

Состав модулей может быть определен проектировщиком в соответствии с требованиями проекта:

• номенклатура модулей ввода/вывод позволяет обрабатывать и выдавать любые сигналы от датчиков, исполнительных механизмов
• в одном крейте устанавливается до 17 модулей ввода/вывода;
• при использовании крейтов расширения их количество увеличивается до 144;
• в масштабных распределенных системах общее число модулей расширения с МЦП может достигать 1024.

Соответствие жестким стандартам атомной отрасли

Чтобы эффективно функционировать на АЭС, контроллер PLC-WE-01 изначально проектировался с расчетом на агрессивные промышленные среды. Его аппаратная часть обладает соответствующим комплексом характеристик обеспечивая соотвествие требованиям:

• I категория сейсмостойкости по НП-031-01. Контроллер сохраняет полную работоспособность и структурную целостность при сейсмических нагрузках до 9 баллов включительно по шкале MSK-64;
• IV группа исполнения по устойчивости к помехам с критерием качества «А» по ГОСТ 32137. Это гарантирует отсутствие сбоев в логике управления даже при сильных электромагнитных воздействиях;
• гальваническая развязка в модулях аналоговых входов, защищающая оборудование от повреждений при скачках напряжения и коротких замыканиях;
• диапазон рабочих температур от 0°С до +60°С.

Программное обеспечение и интеграция

Управление сложными технологическими процессами на складе топлива требует работы в реальном времени. PLC-WE-01 функционирует под управлением операционной системы Linux (PREEMPT_RT patch), что исключает задержки при обработке экстренных сигналов и команд.
Для интеграторов и инженеров автоматизации контроллер предлагает привычную и гибкую программную среду.

Поддерживаются стандарты МЭК 61131-3 в двух вариациях:

• Codesys v3.5;

• «Полигон» (включена в Единый реестр российских программ).

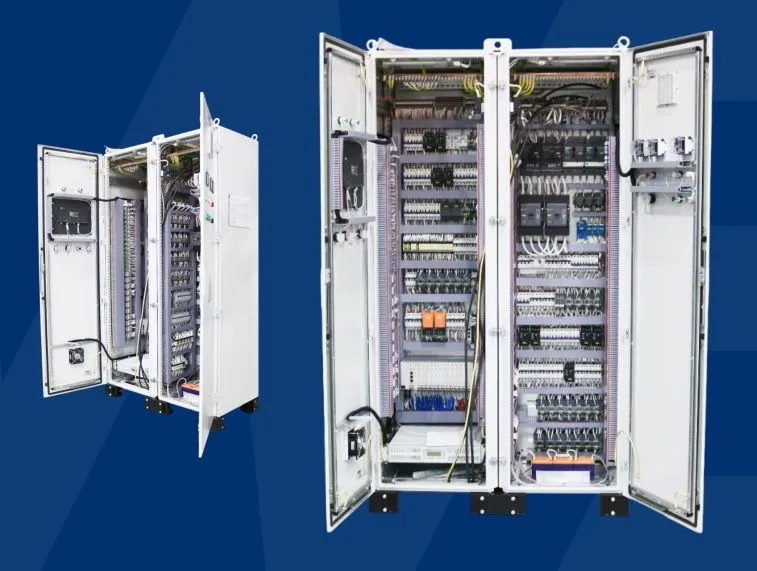

Благодаря поддержке широкого спектра промышленных протоколов (включая Modbus TCP/RTU, CAN, МЭК 101/104, МЭК 61850, S7, SNMP, OpcUA client, Profibus DP, DeviceNet, EtherCAT и другие), шкафы ШУПС на базе PLC-WE-01 легко интегрируются в общую верхнеуровневую систему управления станций.

Возможности интеграции и заказ оборудования

Многоцелевой контроллер PLC-WE-01 — проверенное на практике решение, готовое к внедрению в атомной, энергетической и других высокотехнологичных отраслях под конкретные задачи заказчика. Производство полностью локализовано в России.

Для получения консультации или оформления заявки Вы можете обратиться в отдел продаж «Ракурс» по номеру +7 (812) 655-07-68 или письмом на почту info@rakurs.su
