Модернизация горизонтально-расточных станков

Горизонтально-расточные станки 2А637Ф1, 2А637ГФ1, 2А637, 2Н637ГФ1, 2637 — позволяют производить растачивание корпусных деталей больших и средних размеров.  Предназначены для комплексной механической обработки корпусных деталей массой до 12 тонн. Станки оснащены выдвижным шпинделем диаметром 160 мм без встроенной планшайбы и обладают повышенной жесткостью шпиндельной системы.

Варианты исполнения

2А637Ф1: станки с устройством цифровой индикации;
2А637ГФ1: с задней стойкой.

Зачем нужна модернизация приводов станка?

Привод главного движения (шпиндель)

• Цель модернизации: Повышение точности, плавности регулировки скорости, увеличение КПД.
• Проблемы старой системы: Ступенчатое переключение скоростей, износ механических узлов, ограниченный диапазон регулировки.
• Решение: Замена на частотный преобразователь Prompower серии PD310 позволяет бесступенчато регулировать обороты, снижает вибрации, упрощает управление.

Управляемые координаты (оси перемещения X,Y,Z,W и ось вращения поворотного стола B)

• Цель модернизации: Повышение точности позиционирования, скорости и гибкости обработки.
• Проблемы старой системы: Механические передачи (ходовые винты, шестерни) имеют люфты, изнашиваются, ограничивают точность.

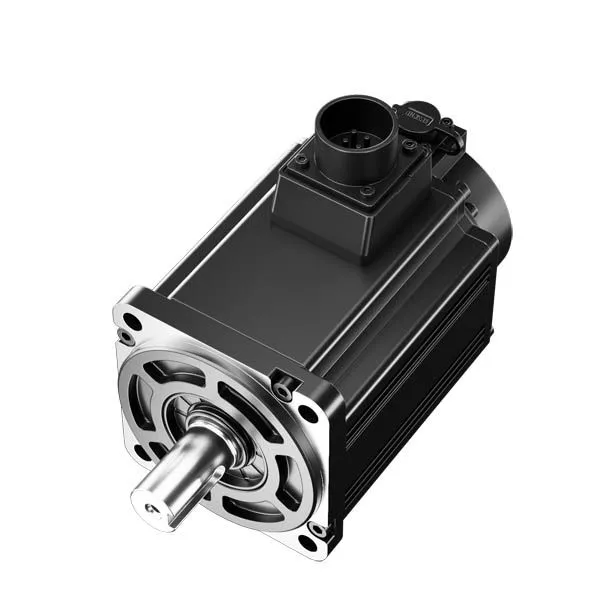

• Решение: Установка сервосистем Prompower (серводвигатели серии PSM6 и сервоприводы серии PSD5), что позволяет снизить люфты, и повысить повторяемость.

Система управления:

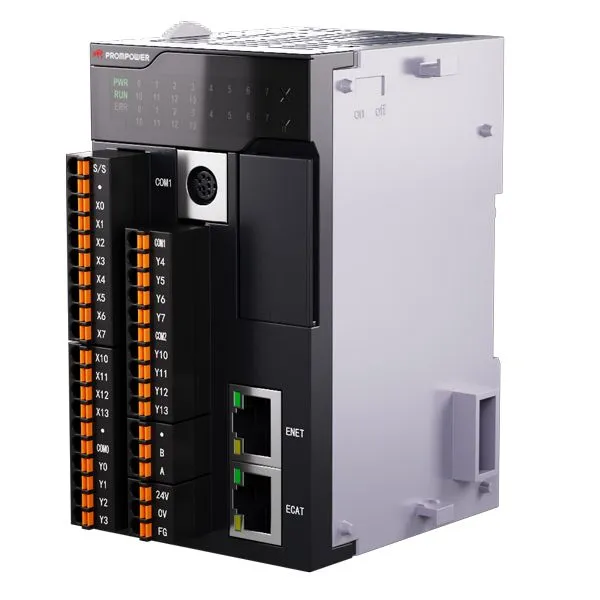

Одним из вариантов системы управления является построение её на базе программируемого контроллера PLC Prompower серии PMP301 с модулем ЦПУ со встроенной шиной EtherCAT, набором необходимых модулей ввода/вывода серии PMP301 и панели оператора HMI Prompower серии PH1

Примерная конфигурация

	ОБОРУДОВАНИЕ	СЕРИЯ	КОЛ-ВО (комплектов)
1	Панель управления 10"	PH1	1
2	Контроллер (ЦПУ + модули расширения)	PMP301	1
3	ПЧ привода шпинделя 30кВт (в комплекте с картой обратной связи и тормозным резистором) (АДЧР в комплект поставки не входит)	PD310	1
4	Сервоприводы (подачи + поворотный стол) без тормоза (включая комплект кабелей)	PSM6 + PSD5	4
5	Сервоприводы (подачи) с тормозом (включая комплект кабелей)	PSM6 + PSD5	1

Ориентировочная стоимость комплекта для модернизации составляет 890 000 руб. с НДС.

Преимущества модернизации:

✔ Повышение точности и качества обработки
✔ Увеличение производительности
✔ Снижение шума и вибраций
✔ Уменьшение энергопотребления

Модернизация особенно актуальна для устаревших станков, чтобы продлить их срок службы и адаптировать к современным требованиям. Для получения консультации или оформления заявки обращайтесь в отдел продаж «Ракурс» по номеру +7 (812) 655-07-68 или пишите на info@rakurs.su
