Совместное решение Hikrobot, Prompower и UniMat – система для контроля качества.

Реализован проект по созданию высокоточной системы машинного зрения на базе оборудования Hikrobot, контроллеров Unimat и компонентов PROMPOWER. Решение предназначено для измерения ширины полотна рубероида и контроля специальной области с правой или левой стороны полотна — кромки.

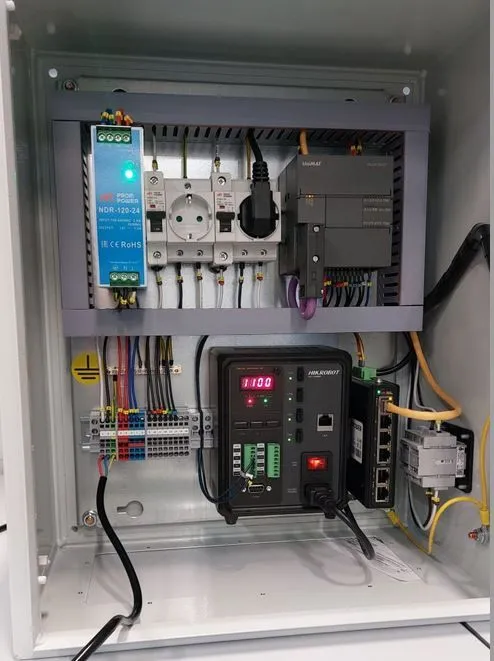

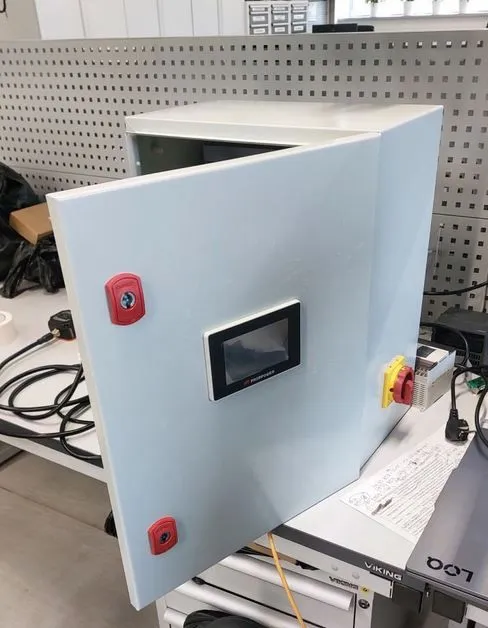

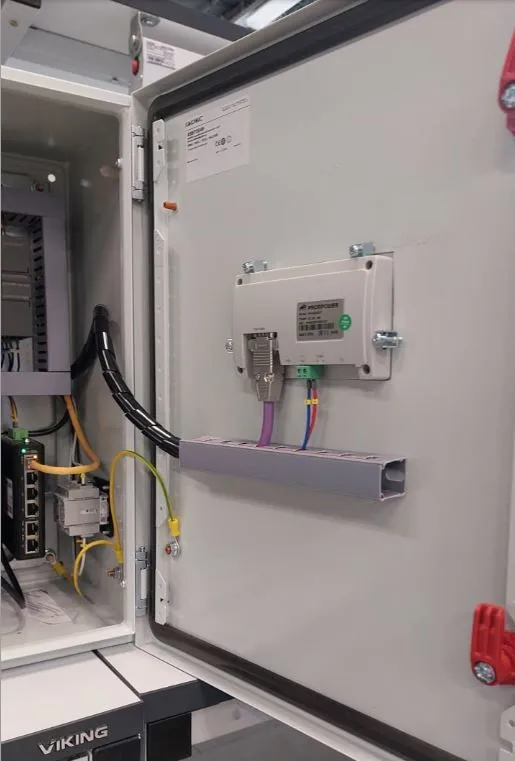

В состав системы входят шкаф управления и измерительная конструкция, на которой смонтированы две камеры технического зрения и три модуля подсветки. Такой подход обеспечивает стабильное качество изображения и позволяет фиксировать геометрические параметры материала в реальном времени без остановки производственной линии.

Состав оборудования



Камеры и оптика Hikrobot:

• MV-SC3016C-12M-WBN — 2 шт. (интеллектуальные камеры);
• MV-LLDS-H-450-40-W — 3 шт. (линейные светодиодные подсветки);
• MV-LE200-120W24-4TD — 1 шт. (цифровой контроллер подсветки).

Контроллер и панель оператора:

• UN 288-1ST20-0AA0 (Unimat 200 Smart) — программируемый логический контроллер;
• PH4-043S (PROMPOWER) — панель оператора с диагональю 4,3″.

Для сбора, обработки и отображения данных на верхнем уровне также применяются промышленные ПК и промышленные мониторы PROMPOWER

Как работает система

Интеллектуальные камеры Hikrobot MV-SC3016C-12M-WBN отслеживают контрольные точки на движущемся полотне рубероида. Благодаря встроенному вычислительному модулю камеры выполняют первичную обработку изображения, а затем передают данные в ПЛК Unimat 200 Smart. Контроллер рассчитывает актуальную ширину полотна и отклонение кромки от заданной оси. Результаты замеров выводятся на HMI-панель PROMPOWER, установленную в шкафу управления, и одновременно передаются на промышленный ПК. Оператор в любой момент видит текущие параметры, а система верхнего уровня может автоматически корректировать технологический процесс. Результаты внедрения

Созданный комплекс позволяет:

• измерять ширину полотна рубероида с высокой точностью;
• контролировать положение левой или правой кромки;
• работать в непрерывном цикле без потери производительности;
• интегрироваться в существующие линии автоматизации.

Проект реализован на одном из предприятий по производству кровельных материалов. По вопросам внедрения систем технического зрения и промышленной автоматизации обращайтесь в компанию «Ракурс» на info@rakurs.su или по телефону +7 (812) 655-07-68.
