Модернизация горизонтально-фрезерного станка ГФ2171 (6Т13, 6Р13)
12.08.2025
Вернуться к списку новостей

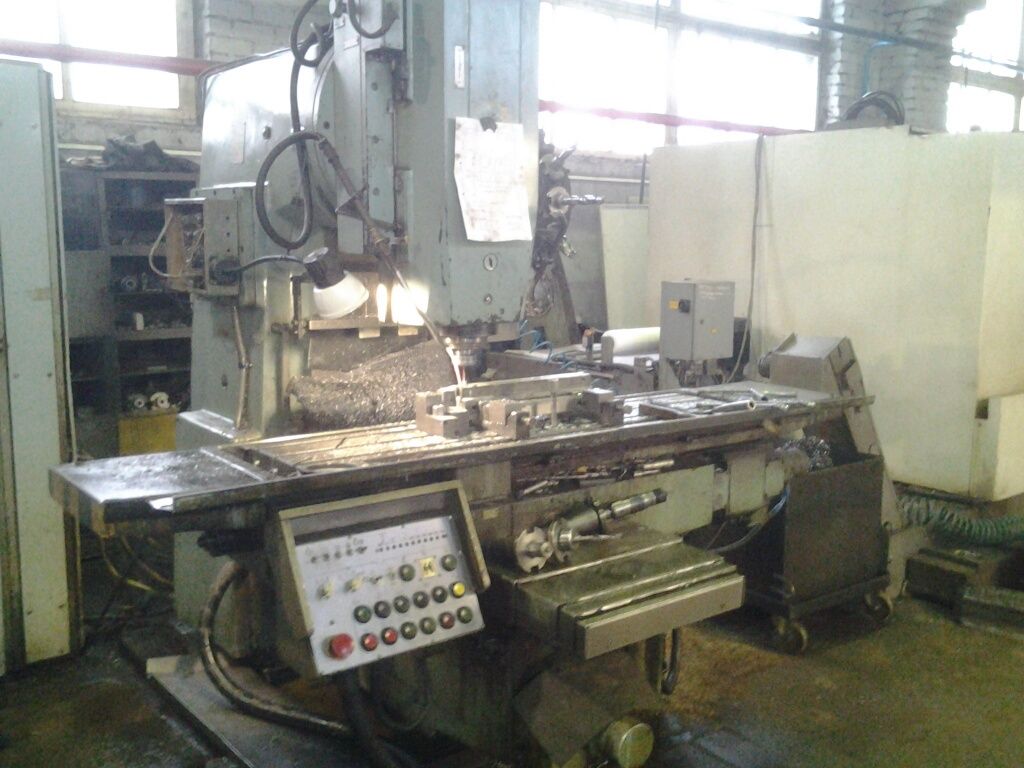

Станок ГФ2171 – это горизонтально-фрезерный станок с крестовым столом, предназначенный для обработки крупногабаритных деталей, шестерён, рам, плит и т.д. Производится с середины XX века и многим из них необходима модернизация для эффективной работы. Это можно осуществить с помощью замены приводной части станка (привод главного движения и привода осей подач) и дополнительного оборудования.
Зачем нужна модернизация приводов станка?
1. Привод главного движения (шпиндель)- Цель модернизации: Повышение точности, плавности регулировки скорости, увеличение КПД.
- Проблемы старой системы: Ступенчатое переключение скоростей, износ механических узлов, ограниченный диапазон регулировки.
- Решение: Замена на частотный преобразователь (ПЧ) INVT GD20 позволяет бесступенчато регулировать обороты, снижает вибрации, упрощает управление.
2. Приводы подач (оси X,Y,Z)
- Цель модернизации: Повышение точности позиционирования, скорости и гибкости обработки.
- Проблемы старой системы: Механические передачи (ходовые винты, шестерни) имеют люфты, изнашиваются, ограничивают точность.
- Решение: Установка синхронных серводвигателей INVT SV и сервопреобразователей INVT DA200, что позволяет снизить люфты, и повысит повторяемость.
Преимущества модернизации:
✔ Повышение точности и качества обработки
✔ Увеличение производительности
✔ Снижение шума и вибраций
✔ Уменьшение энергопотребления

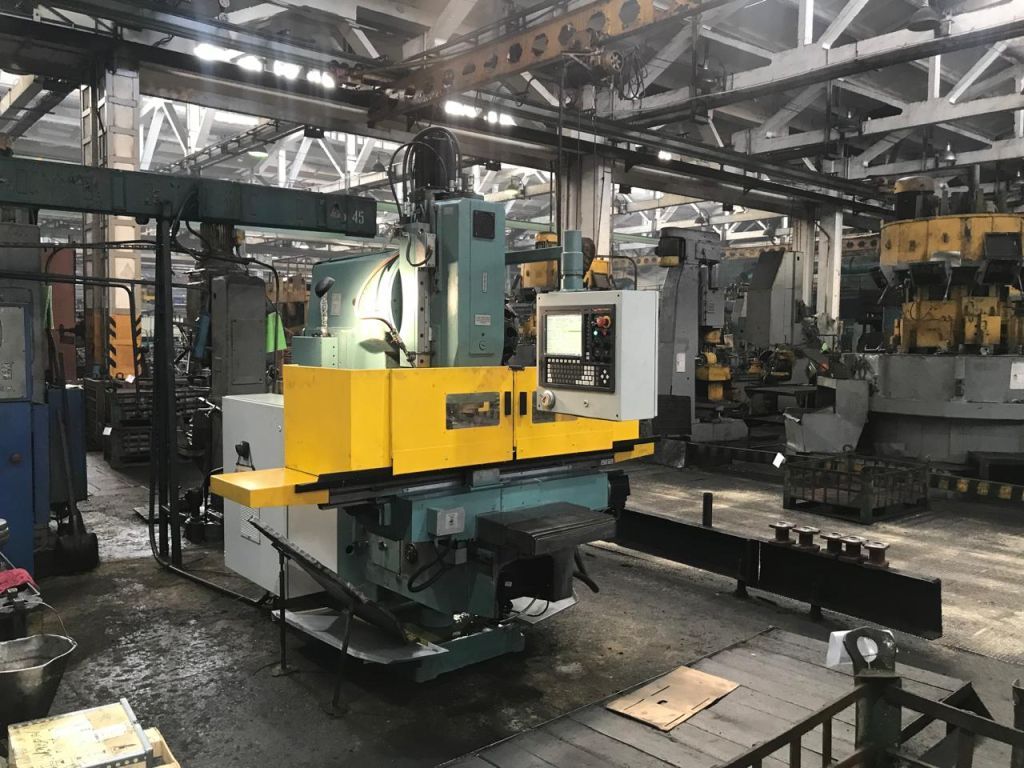

Модернизация особенно актуальна для устаревших станков ГФ2171 (6Т13, 6Р13), чтобы продлить их срок службы и адаптировать к современным требованиям.
Предложение по модернизации от ООО «Ракурс»
Мы предлагаем готовое решение, которое включает:
| Характеристики | Количество | |
| Привод главного движения |
- Преобразователь частоты серии GD20 (7,5 кВт, 380В); - Тормозной резистор к ПЧ. |
1 |
| Приводы подач горизонтального перемещения (оси X,Y) |
- Сервопреобразователь серии DA200, 3 кВт, 380В; - Серводвигатель серии SV-MM, 3 кВт, 1500 об/мин, 19 Нм; энкодер 23 бит абсолютный - Кабель энкодера длиной 5м. (или разъёмы); - Силовой кабель длиной 5м. (или разъёмы). |
2 |
|
Привод подач вертикального перемещения (ось Z) |
- Сервопреобразователь серии DA200, 3 кВт, 380В; - Серводвигатель серии SV-MM, 3 кВт, 1500 об/мин, 19 Нм; энкодер 23 бит абсолютный, электромагнитный тормоз; - Кабель энкодера длиной 5м. (или разъёмы); - Силовой кабель длиной 5м. (или разъёмы); |
1 |
|
Cтоимость руб. С НДС: |
455 000,00 | |
Указанный комплект работает по аналогово импульсному сигналу. По желанию заказчика, также доступны варианты с управлением по сети Ethercat, Profinet и др.
Опционально, возможна комплектация привода главного движения и приводов осей подач дополнительными ЭМС фильтрами и входными дросселями.
Дополнительно, мы можем предложить заказчику широкий выбор дополнительного оборудования для комплектации шкафа управления: источники питания, электроавтоматика, промышленные реле и др.
Данные комплекты в наличии на складе в Санкт-Петербурге!
Чтобы отправить запрос или получить консультацию у наших специалистов, обращайтесь на info@rakurs.su или по телефону +7 (812) 655-07-68
