Модернизация станков 16К20/16А20

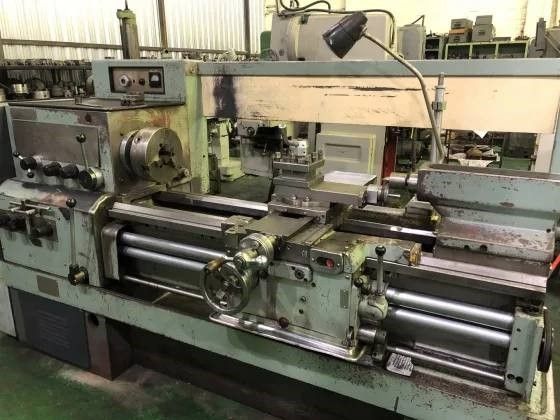

Станки 16К20/16А20 – это универсальные токарно-винторезные станки, разработанные в СССР и выпускавшийся с середины XX века, являются самыми распространенными. Однако с развитием технологий их возможности уже не соответствуют современным требованиям производства. Для эффективной работы необходима модернизация. Это можно осуществить с помощью замены приводной части станка (привод главного движения и привода осей подач) и дополнительного оборудования.
Зачем нужна модернизация приводов станка?
- Привод главного движения (шпиндель)
- Цель модернизации: Повышение точности, плавности регулировки скорости, увеличение КПД.
- Проблемы старой системы: Ступенчатое переключение скоростей, износ механических узлов, ограниченный диапазон регулировки.
- Решение: Замена на частотный преобразователь (ЧП) INVT GD350A позволяет бесступенчато регулировать обороты, снижает вибрации, упрощает управление.
- Приводы подач (оси X, Z)
- Цель модернизации: Повышение точности позиционирования, скорости и гибкости обработки.
- Проблемы старой системы: Механические передачи (ходовые винты, шестерни) имеют люфты, изнашиваются, ограничивают точность.
- Решение: Установка шарико-винтовых пар (ШВП) в паре с комплектным сервоприводом INVT DA200 снижает люфты, повышает повторяемость.
Преимущества модернизации:
✔ Повышение точности и качества обработки
✔ Увеличение производительности
✔ Снижение шума и вибраций
✔ Уменьшение энергопотребления
Модернизация особенно актуальна для устаревших станков 16К20 и 16А20, чтобы продлить их срок службы и адаптировать к современным требованиям.
Предложение по модернизации от ООО «Ракурс»
Мы предлагаем готовое решение, которое включает:
|
|
Характеристики |
Количество |
|
Привод главного движения |
- Преобразователь частоты INVT серии GD350A (поддерживающий режим замкнутого векторного управления, 11 кВт, 380В); - Карта обратной связи ПЧ для подключения энкодера двигателя и обеспечения возможности работы в замкнутом векторном режиме; - Тормозной резистор к ПЧ;
|
1 |
|
Приводы подач (оси X,Z) |
- Сервопреобразователь серии DA200, 3 кВт, 380В; - Серводвигатель серии SV-MM, 3 кВт, 1500 об/мин, 19 Нм, 380В; энкодер 23 бит абсолютный - Кабель энкодера длиной 5м. (или разъёмы); - Силовой кабель длиной 5м. (или разъёмы);
|
2 |
|
Стоимость руб. С НДС: |
330 000,00 |
|
Указанный комплект работает по аналогово импульсному сигналу. По желанию заказчика, также доступны варианты с управлением по сети Ethercat, Profinet и др.
Опционально, возможна комплектация привода главного движения и приводов осей подач дополнительными ЭМС фильтрами и входными дросселями.
Дополнительно, мы можем предложить заказчику широкий выбор дополнительного оборудования для комплектации шкафа управления: источники питания, электроавтоматика, промышленные реле и др.
Данные комплекты в наличии на складе в Санкт-Петербурге.
Чтобы отправить запрос или получить консультацию у наших специалистов, обращайтесь на info@rakurs.su или по телефону +7 (812) 655-07-68
