Комплектные распределительные устройства с воздушной изоляцией PIX12

Распределительное устройство с вакуумным силовым выключателем разработано для применения в системах распределения электроэнергии среднего напряжения в различных областях промышленности и на инфраструктурных объектах.


PIX12 – это комплектное распределительное устройство с воздушной изоляцией с выкатными элементами для работы в сетях трехфазного переменного тока. PIX12 обладает следующими техническими характеристиками:

·        Номинальное напряжение: 6 кВ, 10 кВ

·        Номинальный ток: 630-4000 А

·        Ток термической стойкости: 25-31,5 кА

·        Номинальный ток электродинамической стойкости: до 81 кА

·        Ширина ячейки: ячейка с выключателем: 650 мм, 800 мм и 1000 мм;

Распределительное устройство серии PIX объединяет в себе технические достижения Schneider Electric в области систем распределения электроэнергии среднего напряжения и удовлетворяет потребности заказчиков в гибком, безопасном и надежном устройстве, которое легко установить и обслуживать.

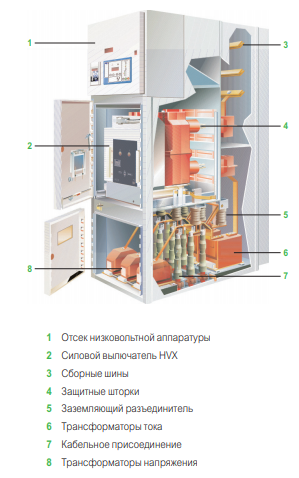

Распределительные устройства PIX12 состоят из нескольких функциональных блоков:

·        Высоковольтные соединения между функциональными блоками в распределительном устройстве выполнены через одинарную систему сборных шин;

·        Непрерывность электрической цепи металлического корпуса функционального блока обеспечивается подключением заземляющей шины каждого функционального блока к главной цепи заземления распределительного устройства;

·        Ввод низковольтных кабелей в распределительное устройство может выполняться через верхнюю или нижнюю часть каждого функционального блока.

Различные организации ввода / вывода (верхний ввод / вывод, кабельный ввод / вывод, шинное подключение) позволяют использовать КРУ PIX12 в качестве распределительного устройства в различных проектах, учитывая комбинации необходимых типоисполнений.

Комплектные распределительные устройства с воздушной изоляцией PIX12 могут быть интегрированы в архитектуру платформы EcoStruxure, что позволяет обеспечить бесперебойную работу и эксплуатационную эффективность объекта.
