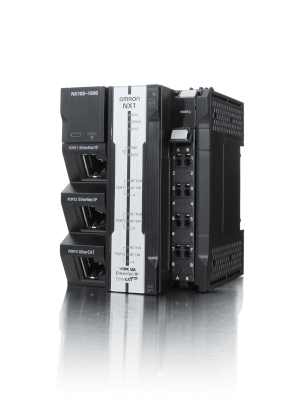

Серия NX1 | Универсальный машинный контроллер, SYSMAC, OMRON

Производитель:
Описание:
Компактное устройство многоосного управления перемещениями для платформы автоматизации SYSMAC, OMRON Подробнее
Описание
Компактный машинный контроллер серии NX1 дополняет семейство универсальных машинных контроллеров серии NX / NJ и предлагает такую же функциональность, только в компактном корпусе.

NX1 продолжает концепцию единой платформы автоматизации Sysmac, обеспечивая синхронизированное управление всеми составными устройствами машины: контроллерами, приводами, станциями ввода/вывода, устройствами безопасности, техническим зрением и другими датчиками в одной интегрированной среде разработки.


Базовые технические характеристики


  • Минимальное время цикла: 2 мс.
  • Функции: программно-логическое управление и управление движением.
  • Управление движением до четырех синхронных осей и четырех осей без синхронного управления.
  • Встроенное количество точек ввода/вывода: 24 или 40.
  • Встроенные порты EtherCAT и EtherNet/IP.
  • Возможность подключения 16 EtherCAT ведомых устройств.
  • Возможность подключения 8 модулей NX ввода/вывода.
  • Возможность подключения 2 дополнительных плат для добавления последовательной передачи данных или функциональности аналогового ввода/вывода.
  • Во время отключения питания NX1P сохраняет встроенной энергонезависимой памяти пользовательские программы, заданные значения и переменные, как следствие, нет необходимости использования батареи, требующей регулярного технического обслуживания.

Преимущества ПЛК NX1, OMRON


  • Технологии для внедрения концепции «интернета вещей»: встроенный сервер OPC UA в качестве стандартной функции, поддержка структур данных
  • Прямое подключение к базам данных: клиент SQL для Microsoft SQL Server, Oracle, IBM DB2, MySQL, Firebird, PostgreSQL
  • Большой объем памяти для обработки данных. 33,5 МБ для переменных
  • Контроллер без батареи
  • Время цикла управления: от 1 мс
  • До 12 осей (8 осей синхронизированного движения и 4 оси позиционного управления)
  • Единый синхронизированный цикл для локального и удаленного ввода/вывода, устройств EtherCAT и управления движением
  • Прямое подключение к базам данных расширено в версии V2.0 за счет вызова хранимых процедур и функций защищенной связи
  • Прямое подключение к базам данных: клиент SQL для Microsoft SQL Server, Oracle, IBM DB2, MySQL, Firebird, PostgreSQL
  • Многозадачный контроллер
  • Новые возможности сетевых подключений, 2 порта Ethernet +1 EtherCAT
  • До 32 локальных модулей ввода/вывода NX, включая интегрированную систему безопасности и ведущее устройство IO-Link
  • Поддержка до 64 узлов EtherCAT (400 модулей NX)
  • Поддержка топологии EtherCAT Ring для обеспечения связи и управления при обрыве кабеля или отказе устройств
Является частью платформы автоматизации SYSMAC!
Характеристики
Производитель
Категория товара
контроллер
Вид контроллера
программируемый логический / промышленный / универсальный машинный /
Артикул
NX1P
Cетевые возможности
EtherNet/IP / EtherCAT /
Минимальное время цикла, [мкс]
2000
Максимальное количество узлов на шине EtherCAT
16
Документация
Название АртикулКод производителяОписание и характеристики Цена, руб. Количество В корзину
Стартовый комплект NX102 OMRON NX1-OPC-SQL-OVERSAMP-KIT NX1-OPC-SQL-OVERSAMP-KIT685674Стартовый комплект NX102 для задач сбора данных: контроллер NX102-9020; модули NX-PF0630, NX-ID3417, NX-OD3256, NX-HAD402; источник питания S8VK-S06024; среда разработки Sysmac Studio Lite с опцией Team Edition; 2 кабеля Ethernet по запросу
Стартовый комплект NX102 OMRON NX1-OPC-SQL-MOTION-KIT NX1-OPC-SQL-MOTION-KIT685676Стартовый комплект NX102 для задач управления движением: контроллер NX102-1120; модули NX-PF0630, NX-ID3417, NX-OD3256; источник питания S8VK-S06024; среда разработки Sysmac Studio Lite с опцией Team Edition; 2 кабеля Ethernet по запросу
Стартовый комплект NX102 OMRON NX1-OPC-SQL-KIT NX1-OPC-SQL-KIT685678Стартовый комплект NX102 для задач позиционирования или без управления движением: контроллер NX102-9020; модули NX-PF0630, NX-ID3417, NX-OD3256; источник питания S8VK-S06024; среда разработки Sysmac Studio Lite с опцией Team Edition; 2 кабеля Ethernet по запросу
Модуль ЦПУ контроллера NX1 OMRON NX102-9020 NX102-9020683382Модуль ЦПУ контроллера NX1 с функциями SQL-клиента, 5 Мб памяти программ, 33,5 Мбайт памяти данных, до 32 модулей ввода/вывода NX, до 4 осей PtP, 2 x EtherNet/IP (1 x OPC-UA), 1 x EtherCAT, 1 x слот для карты SD, питание 24 В= по запросу
Модуль ЦПУ контроллера NX1 OMRON NX102-9000 NX102-9000682579Модуль ЦПУ контроллера NX1, 5 Мб памяти программ, 33,5 Мбайт памяти данных, до 32 модулей ввода/вывода NX, до 4 осей PtP, 2 x EtherNet/IP (1 x OPC-UA), 1 x EtherCAT, 1 x слот для карты SD, питание 24 В= по запросу
Модуль ЦПУ контроллера NX1 OMRON NX102-1220 NX102-1220683384Модуль ЦПУ контроллера серии NX с функциями SQL-клиента, 5 Мбайт памяти программ, 33,5 Мбайт памяти данных, до 32 модулей ввода/вывода NX, до 8 осей, 2 x EtherNet/IP (1 x OPC-UA), 1 x EtherCAT, 1 x карта SD. Напряжение питания 24 В= по запросу
Модуль ЦПУ контроллера NX1 OMRON NX102-1200 NX102-1200682578Модуль ЦПУ контроллера NX1, 5 Мб памяти программ, 33,5 Мбайт памяти данных, до 32 модулей ввода/вывода NX, до 8 осей, 2 x EtherNet/IP (1 x OPC-UA), 1 x EtherCAT, 1 x слот для карты SD, питание 24 В= по запросу
Модуль ЦПУ контроллера NX1 OMRON NX102-1120 NX102-1120683381Модуль ЦПУ контроллера серии NX с функциями SQL-клиента, 5 Мбайт памяти программ, 33,5 Мбайт памяти данных, до 32 модулей ввода/вывода NX, до 4 осей, 2 x EtherNet/IP (1 x OPC-UA), 1 x EtherCAT, 1 x карта SD. Напряжение питания 24 В= по запросу
Модуль ЦПУ контроллера NX1 OMRON NX102-1100 NX102-1100682581Модуль ЦПУ контроллера NX1, 5 Мб памяти программ, 33,5 Мбайт памяти данных, до 32 модулей ввода/вывода NX, до 4 осей, 2 x EtherNet/IP (1 x OPC-UA), 1 x EtherCAT, 1 x слот для карты SD, питание 24 В= по запросу
Модуль ЦПУ контроллера NX1 OMRON NX102-1000 NX102-1000682580Модуль ЦПУ контроллера NX1, 5 Мб памяти программ, 33,5 Мбайт памяти данных, до 32 модулей ввода/вывода NX, до 2 осей, 2 x EtherNet/IP (1 x OPC-UA), 1 x EtherCAT, 1 x слот для карты SD, питание 24 В= по запросу
