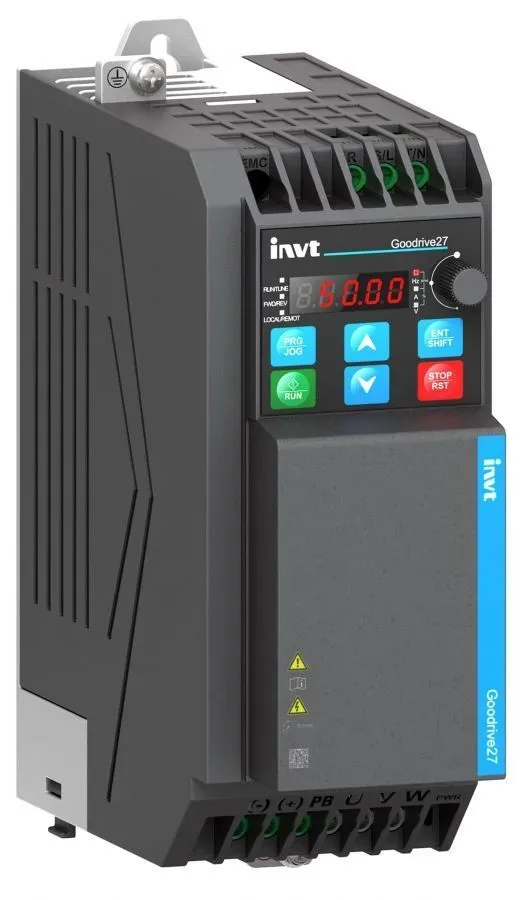

Преобразователь частоты INVT GD27-011G-4-B 11 кВт 380В
- Производитель
-
- Категория товара
- Преобразователи частоты
- Серия
- GD27
- Артикул
- 11001-03601
- Описание
- Характеристики
- Документация
- Доставка и оплата
Описание
INVT GD27-011G-4-B — это векторный частотный преобразователь мощностью 11 кВт, работающий от трёхфазной сети 380В. Модель входит в серию Goodrive27, предназначенную для широкого круга общепромышленных задач: привод поддерживает управление как асинхронными двигателями, так и синхронными двигателями с постоянными магнитами (PMSM).
Компактный корпус с возможностью монтажа «стенка-к-стенке» позволяет рационально использовать пространство шкафа автоматики даже при высокой плотности компоновки оборудования. Степень защиты IP20 обеспечивает надёжную работу внутри закрытых щитовых конструкций.
Технические преимущества для инженера
-
Двойной режим управления (SVC + U/f): Привод поддерживает как бессенсорное векторное управление, так и скалярный режим (U/f), обеспечивая пусковой момент 150% от номинала в течение 1 минуты. Это особенно важно для механизмов с тяжёлым пуском: конвейеров, компрессоров, мешалок и насосов.
-
Встроенный тормозной прерыватель: Тормозной блок входит в стандартную комплектацию — внешний модуль не требуется. Достаточно подключить тормозной резистор напрямую, чтобы организовать быстрый и управляемый останов механизма при нагрузках свыше 11 кВт.
-
Управление двигателями с постоянными магнитами (PMSM): Серия GD27 поддерживает работу с синхронными двигателями с постоянными магнитами — актуальное решение для высокоэффективного оборудования с повышенными требованиями к КПД.
-
Развитая система ввода-вывода: 5 дискретных входов, 2 релейных выхода, 1 дискретный выход, 2 аналоговых входа, 1 аналоговый выход — полный набор для гибкой интеграции в автоматизированные линии без дополнительных модулей расширения.
-
Встроенный RS-485 (Modbus RTU): Полноценная промышленная коммуникация «из коробки» — управление с панели оператора (HMI) или контроллера (ПЛК) без дополнительных плат и адаптеров.
-
Автоматическое регулирование напряжения (AVR): Функция AVR стабилизирует выходное напряжение при просадках и скачках в питающей трёхфазной сети, защищая двигатель от перегрузок и продлевая его ресурс.
Типовые задачи и применение
Встроенный ПИД-регулятор, мощность 11 кВт и трёхфазное питание делают GD27-011G-4-B эффективным решением для:
-
Насосного и вентиляционного оборудования: Поддержание заданного давления или расхода в автоматическом режиме по сигналу датчика — типовая задача для систем водоснабжения и HVAC.
-
Конвейерных и подъёмных систем: Высокий пусковой момент и точное регулирование скорости обеспечивают надёжную работу конвейеров, рольгангов и подъёмных механизмов на производстве.
-
Компрессоров и мешалок: Плавный пуск и векторное управление снижают ударные нагрузки на механику, увеличивая межсервисный интервал оборудования.
-
Деревообработки и лёгкого машиностроения: Приводы подачи, фрезерные и шлифовальные станки, намотчики — везде, где требуется точное управление скоростью трёхфазного двигателя.
Подробные электрические характеристики, габаритные чертежи и схемы подключения клемм доступны во вкладке «Характеристики». Полное руководство по эксплуатации можно скачать в разделе «Документация».
Характеристики
-
Производитель
-
Артикул11001-03601
-
Выходной ток25
-
Режим управления нагрузкой/Управление по ВЧХСкалярный и векторный
-
Перегрузочная способность в течение 60 сек150% в течение 1 мин.
-
Автоматическая регулировка напряжения (AVR)/Автокоррекция напряженияЕсть
-
Дискретные входы, в том числе импульсные/Дискретный вход5 дискретных входа
-
Дискретные выходы, в том числе релейные/Релейный выход/Дискретный выход2 релейных выхода/1 дискретный выход
-
Аналоговые входы/Аналоговый вход2 аналоговых входа
-
Аналоговые выходы/Аналоговый выход1 аналоговый выход
-
Интерфейс RS-485Есть, поддержка протокола Modbus
-
Тормозной ключ/Тормозной блокВстроенный тормозной прерыватель
-
ПИД-регуляторВстроенный
-
Степень защитыIP20
-
Способ установкиВозможность установки «стенка к стенке»
-
Масса кг3,55
-
Количество фаз3
Документация
Kраткое руководство пользователя для компактных ПЧ cерии GD27_V1.0Доставка и оплата
