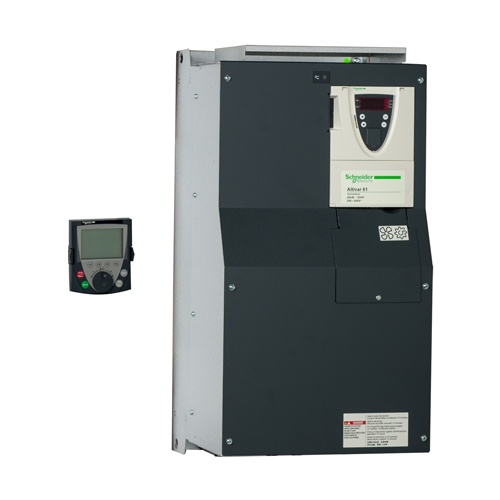

Серия Altivar 61 | Преобразователь частоты Schneider Electric

Преобразователь частоты Altivar 61 может уменьшить эксплуатационные расходы путем оптимизации потребления энергии, значительно повышая комфортность. Различные встроенные функции позволяют адаптировать преобразователь для использования в электрических установках, сложных управляющих системах и системах диспетчеризации инженерного оборудования здания. При разработке преобразователя учитывалась необходимость электромагнитной совместимости и уменьшения гармонических составляющих тока. В зависимости от характеристик, каждый тип (UL тип 1/IP 20 и/или UL тип 12/IP 54) либо имеет встроенные фильтры ЭМС класса A или B и дроссели звена постоянного тока, либо эти элементы доступны в качестве дополнительного оборудования.

Серия преобразователей частоты Altivar 61 предназначена для двигателей мощностью от 0,75 до 800 кВт с тремя типами сетевого питания:

• однофазное, 200 - 240 В, от 0,37 до 5,5 кВт;
• трехфазное, 200 - 240 В, от 0,37 до 75 кВт;
• трехфазное, 380 - 480 В, от 0,75 до 630 кВт;
• трехфазное, 500 - 690 В, от 1,5 до 800 кВт

Функции, разработанные специально для насосных и вентиляторных агрегатов

• энергосбережение, квадратичный закон по 2 или 5 точкам
• автоматический подхват вращающейся нагрузки с поиском скорости
• адаптация ограничения тока в зависимости от скорости
• подавление шума и резонанса посредством частоты коммутации, которая, в зависимости от номинальной нагрузки, может быть установлена до16 кГц во время работы, и случайной модуляции
• предустановленные скорости
• встроенный ПИД - регулятор, с предустановленными значениями ПИД и режимами автоматический/ручной (“Auto/Man”)
• счетчик наработки и энергопотребления
• определение отсутствия жидкости, определение нулевой скорости потока, ограничение скорости потока
• функция "сон", функция "пробуждение"
• клиентские настройки с отображением физических значений: бар, л/с, °C...

Для облегчения ввода в эксплуатацию приводов в промышленной сфере и инфраструктуре (туннели, водопроводные станции и т.д.) предлагается: комплектный преобразователь в шкафах компактного исполнения IP 23 или IP 54. Вариант для окружающей среды, исключающей применение вентиляции. Для эксплуатации в среде, где требуемая степень герметичности исключает применение
вентиляции, предлагается преобразователь на платформе: при ~380 - 480 В от 0,75 до11 кВт (ATV 61PxxxN4Z).

Преобразователь Altivar 61 содержит множество настраиваемых аналоговых и дискретных входов и выходов для того, чтобы его можно было оптимизировать для конкретного применения. Преобразователь поддерживает протоколы Modbus и CANopen для того, чтобы увеличить производительность системы управления. Он также поддерживает основные промышленные шины и может легко встраиваться в системы HVAC при помощи дополнительных карт. Более того, ПЧ предлагает карты переключения насосов, позволяющие осуществлять гибкое и простое управление насосами.

Функциональная безопасность и применения ATEX
Преобразователь частоты Altivar 61 обладает защитной функцией блокировки ПЧ, исключающей несанкционированный пуск двигателя.
Данная функция безопасности Power Removal позволяет включать ПЧ в качестве составляющей в цепь безопасности системы управления Электрической/Электронной/Электронной с программным управлением, относящейся к безопасности производственного механизма или технологического процесса.

Функция соответствует стандартам по машинам EN 954-1, категория 3, электрическим установкам МЭК/EN 61508 SIL2 и силовым электроприводам МЭК/EN 61800-5-2. Использование функции безопасности Power Removal позволяет также преобразователю Altivar 71 защищать двигатели, установленные во взрывоопасной атмосфере (ATEX)
