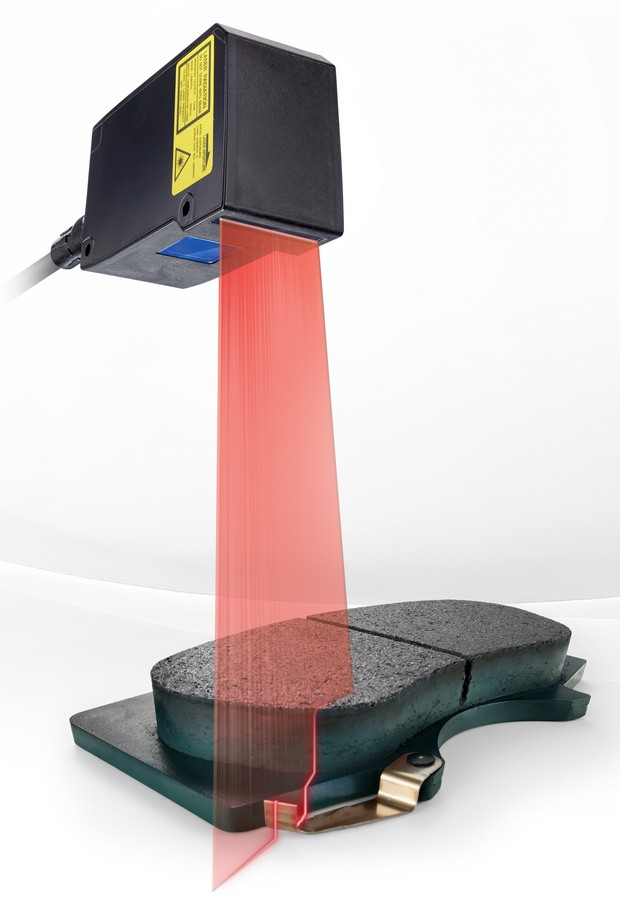

2D ла­зер­ный дат­чик сме­щения

• Ре­волю­ция в уп­равле­нии про­филя­ми
• Ли­ней­ность +/-0,1% F.S.
• Пе­ри­од вы­бор­ки = 0,5 мс (макс. ско­рость)

Ли­ней­ный луч обес­пе­чива­ет вы­сокос­ко­рос­тное, вы­соко­точ­ное из­ме­рение вы­соты и ши­рины Те­перь мож­но вы­пол­нять про­филь­ные из­ме­рения в ши­роком ди­апа­зоне про­из­водс­твен­ных ли­ний для обес­пе­чения кон­тро­ля ка­чес­тва де­талей и ма­тери­алов. За счет вы­сокой про­из­во­дитель­нос­ти и со­от­но­шения це­на/ка­чес­тво, дат­чи­ки се­рии FASTUS LS мож­но ис­поль­зо­вать в вы­соко­точ­ных при­ложе­ни­ях дву­мер­ных из­ме­рений, что не­воз­можно при при­мене­нии ла­зер­ных дат­чи­ков сме­щения с то­чеч­ным лу­чом. Дат­чик се­рии LS – это дат­чик из­ме­рения про­филя но­вого по­коле­ния, от­кры­ва­ющий но­вые воз­можнос­ти в сфе­ре из­ме­рения ком­по­нен­тов.

Вос­про­из­во­димость: 2 мкм / Вы­сота (ось Z)

Раз­ре­шение: 25 мкм / Ши­рина (ось X)

Ли­ней­ность: +/-0,1% F.S.

Пе­ри­од сня­тия из­ме­рений:

• Макс. ско­рость = 0,5 мс
• Об­щий пе­ри­од сня­тия из­ме­рений = 5 мс

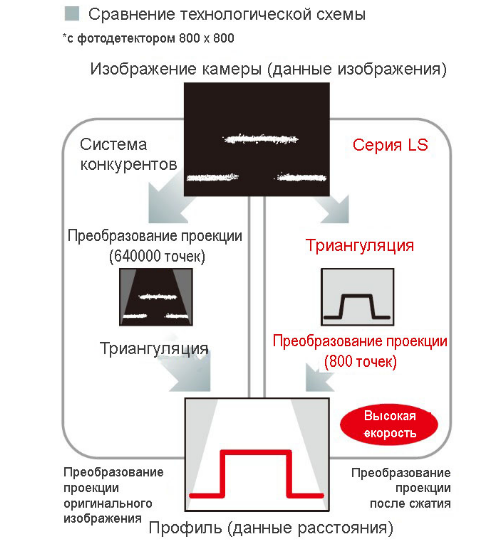

Про­ек­ци­он­ное пре­об­ра­зова­ние За счет ис­поль­зо­вания ма­тема­тичес­кой опе­рации, из­вес­тной как про­ек­ци­он­ное пре­об­ра­зова­ние (сня­того изоб­ра­жения в рас­сто­яние), мож­но из­ме­рять вы­соту и ши­рину с вы­сокой сте­пенью точ­ности. Кро­ме то­го, ис­поль­зо­вание спе­ци­али­зиро­ван­но­го ме­тода про­ек­ци­он­но­го пре­об­ра­зова­ния пос­ле три­ан­гу­ляции – в от­ли­чие от сис­тем кон­ку­рен­тов, в ко­торых пре­об­ра­зова­ние вы­пол­ня­ет­ся по каж­до­му пик­се­лю, – поз­во­ля­ет зна­читель­но умень­шить про­пус­ка­емый по­ток дан­ных и обес­пе­чить вы­сокос­ко­рос­тное из­ме­рение. Мо­дуль об­ра­бот­ки сох­ра­нил ма­лые раз­ме­ры для соз­да­ния ком­пак­тно­го не­доро­гого про­дук­та.



Прос­то ус­та­нови­те ра­бочую де­таль и наж­ми­те на кноп­ку “Auto Adjust” (Ав­то­мати­чес­кая ре­гули­ров­ка) для ав­то­мати­чес­кой нас­трой­ки оп­ти­маль­ной ско­рос­ти зат­во­ра в со­от­ветс­твии с ко­личес­твом све­та по­пада­ющим на дат­чик.

Фун­кция кор­рекции про­филя Дат­чи­ки се­рии LS име­ют фун­кцию кор­рекции про­филя, с по­мощью ко­торой мож­но ре­гули­ровать сме­щение по­ложе­ния де­тали по от­но­шению к за­писан­но­му эта­лон­но­му изоб­ра­жению по вы­соте, по­ложе­нию и нак­ло­ну. Кор­рекция про­филя эф­фектив­на для про­из­водс­твен­ных ли­ний, на ко­торых де­тали не ос­та­ют­ся не­под­вижны­ми.


Че­тыре ре­жима ка­меры В дат­чи­ках се­рии LS име­ют­ся че­тыре ре­жима ка­меры для ста­биль­ной ре­гис­тра­ции изоб­ра­жений: стан­дар­тный ре­жим вы­соко­го раз­ре­шения; вы­сокос­ко­рос­тной ре­жим, в ко­тором изоб­ра­жение зах­ва­тыва­ет­ся в че­тыре ра­за быс­трее, чем при стан­дар­тной ско­рос­ти; ре­жим рас­ши­рен­но­го ди­нами­чес­ко­го ди­апа­зона (HDR), в ко­тором уве­личи­ва­ет­ся ди­апа­зон яр­кости; и ре­жим сни­жения уров­ня шу­ма (NR).

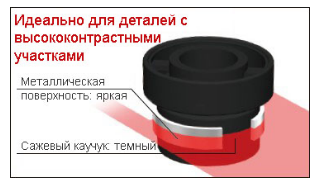

Ре­жим HDR (ре­жим рас­ши­рен­но­го ди­нами­чес­ко­го ди­апа­зона) В ре­жиме HDR фор­ми­ру­ет­ся сос­тавное изоб­ра­жение из двух изоб­ра­жений сня­тых с раз­ной вы­дер­жкой. Эта фун­кция по­лез­на для де­талей с вы­соко­кон­трастны­ми учас­тка­ми, нап­ри­мер, зер­каль­ны­ми ме­тал­ли­чес­ки­ми по­вер­хнос­тя­ми.

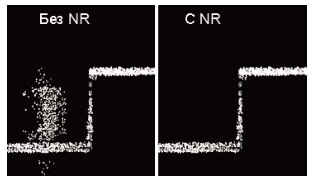

Ре­жим NR mode (сни­жения уров­ня шу­ма) В ре­жиме NR фор­ми­ру­ет­ся сос­тавное изоб­ра­жение за счет уси­ления кон­трастнос­ти изоб­ра­жения яр­ких учас­тков и их ком­би­ниро­вания с изоб­ра­жени­ями тем­ных учас­тков. С по­мощью этой фун­кции мож­но умень­шить уро­вень шу­ма.

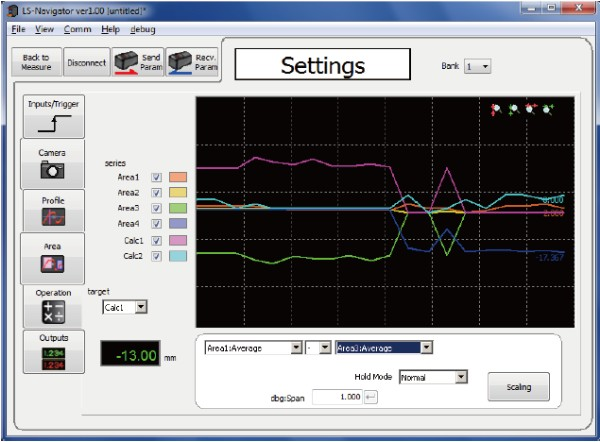

Прос­тое в нас­трой­ке прог­рам­мное обес­пе­чение, LS Navigator (в ком­плек­те)
В ком­плек­те с дат­чи­ками се­рии LS пос­тавля­ет­ся прог­рам­мное обес­пе­чение, поз­во­ля­ющее лег­ко нас­тро­ить их с компь­юте­ра.

• Прос­тая кон­фи­гура­ция мас­ки и учас­тков из­ме­рений
• Все нас­трой­ки кон­фи­гури­ру­ют­ся че­рез про­токол RS-485
• Про­фили так­же мож­но вы­водить с вы­сокой точ­ностью
• Нет не­об­хо­димос­ти в на­личии до­рогос­то­ящих спе­ци­аль­ных дис­пле­ев
• Тре­бу­ет­ся от­дель­ный ка­бель для со­еди­нения с ПК (до­пол­ни­тель­но)
• Воз­можность из­ме­нения внеш­не­го ви­да и ком­по­нов­ки ок­на.

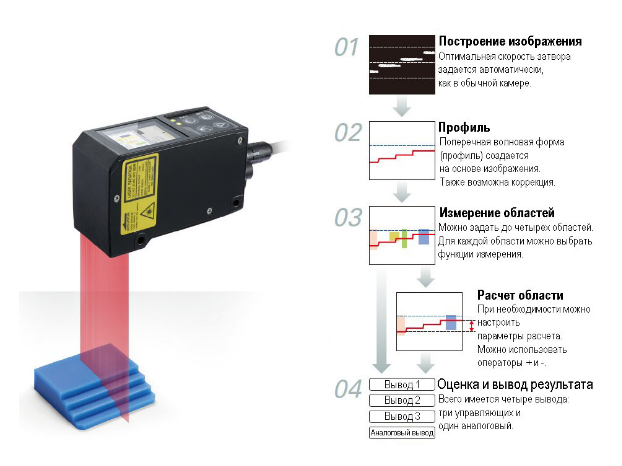

Прос­тая нас­трой­ка Дат­чик се­рии LS мож­но нас­тро­ить за че­тыре прос­тых ша­га: фор­ми­рова­ние изоб­ра­жения, про­филь, из­ме­рение об­ласти и рас­чет, оцен­ка ре­зуль­та­та и вы­вод.
